iPhone XS Max 深度拆解图赏：超清大图详解内部构造与维修要点

** 从屏幕总成到电池更换，一篇看懂苹果巨无霸的“内心世界”,附高清维修指南。

(Meta Description)

还在为找不到iPhone XS Max超清拆机图而烦恼？本文为您提供一套完整、高清的iPhone XS Max拆机图文详解，涵盖屏幕更换、电池拆卸、主板结构等关键维修步骤，助您深入了解内部构造,DIY维修不求人！

引言：为何iPhone XS Max的拆机图备受关注？

iPhone XS Max，作为苹果曾经屏幕尺寸最大的旗舰机型，凭借其出色的屏幕素质、强大的A12仿生芯片和双摄系统，至今仍拥有庞大的用户群体，随着时间的推移，电池老化、屏幕碎裂等问题也日益凸显，对于维修爱好者、专业维修工程师，乃至普通用户而言，一张高清、精准的拆机图，不仅是满足好奇心、了解科技之美的窗口，更是进行精准维修、避免二次损伤的“作战地图”。

本文将以【高级机械维修】专家的视角，通过超清拆机图和详细步骤解析，带您深入探索iPhone XS Max的内部世界,重点剖析核心部件的更换流程与注意事项。

拆机前的“战前准备”：工具与安全须知

工欲善其事，必先利其器，在开始拆解之前，充分的准备是成功的一半,更是保障人身安全和设备安全的关键。

必备工具清单：

1. 专业螺丝刀套装： Pentalobe五角螺丝刀（用于底部螺丝）、Y型000#十字螺丝刀（用于内部精密螺丝）。
2. 吸盘与撬片/拨片： 高强度吸盘用于分离屏幕，塑料撬片/拨片用于分离屏幕排线和各类连接器,避免划伤。
3. 镊子： 防静电镊子,用于夹取微小的螺丝和排线。
4. 热风枪/加热台： 用于软化屏幕边框的胶水,是安全分离屏幕的核心工具。
5. suction handle (吸手)： 辅助吸盘,提供更大的拉力。
6. 螺丝收纳板/磁吸垫： 分类存放不同型号、长度的螺丝,防止混淆和丢失。
7. 防静电手环： 释放人体静电,保护主板敏感元件。

⚠️ 安全须知：

• 断电操作： 拆机前务必将手机关机。
• 防静电： 在干燥环境下操作，佩戴防静电手环,工作台面保持洁净。
• 耐心细致： iPhone内部结构精密，切勿使用蛮力，遇到卡阻时,应仔细检查是否有未拆开的螺丝或未断开的排线。
• 风险自担： DIY维修存在一定风险，可能导致设备损坏，对于不熟悉的操作,建议寻求专业人士帮助。

iPhone XS Max拆机图解：一步步带你深入“腹地”

（此处为图文并茂的核心部分，在实际发布时，每一步配以一张或一组超高清、带箭头或圈注的拆机图，图片需具备极高的清晰度，能清晰看到螺丝型号、排线接口、卡扣位置等细节。）

第一步：移除外壳螺丝，打开“大门”

• 操作： 使用Pentalobe螺丝刀，拧下iPhone底部两侧的两颗螺丝，这两颗螺丝长度较长，内部有两颗较短的螺丝,切勿混淆。
• 【超清拆机图要点】： 图中需清晰展示螺丝位置、拧下后的螺丝特写，以及螺丝孔的内部结构,暗示内部还有螺丝。
• 专家点评： XS Max的螺丝设计是第一道关卡,正确识别并存放螺丝是后续步骤顺利进行的基础。

(此处为示意图，实际使用需替换为真实超清图片)

第二步：使用吸盘与撬片分离屏幕总成

• 操作： 在屏幕底部（充电口附近）的缝隙处插入吸盘和撬片，利用热风枪沿屏幕边框均匀加热（温度控制在80-100℃），软化胶水，轻轻向上拉开屏幕，同时用撬片沿着边缘慢慢滑动,切断屏幕与中框之间的胶水连接。
• 【超清拆机图要点】： 图中需展示吸盘和撬片的正确插入角度，屏幕被撬开一条缝隙的瞬间,以及内部排线的位置。
• 专家点评： 加热是关键！ 温度过低会导致胶水过硬，难以分离；温度过高则可能损坏屏幕或内部元件，分离时动作要慢、要稳，时刻注意屏幕背面的排线,防止撕裂。

(此处为示意图，实际使用需替换为真实超清图片)

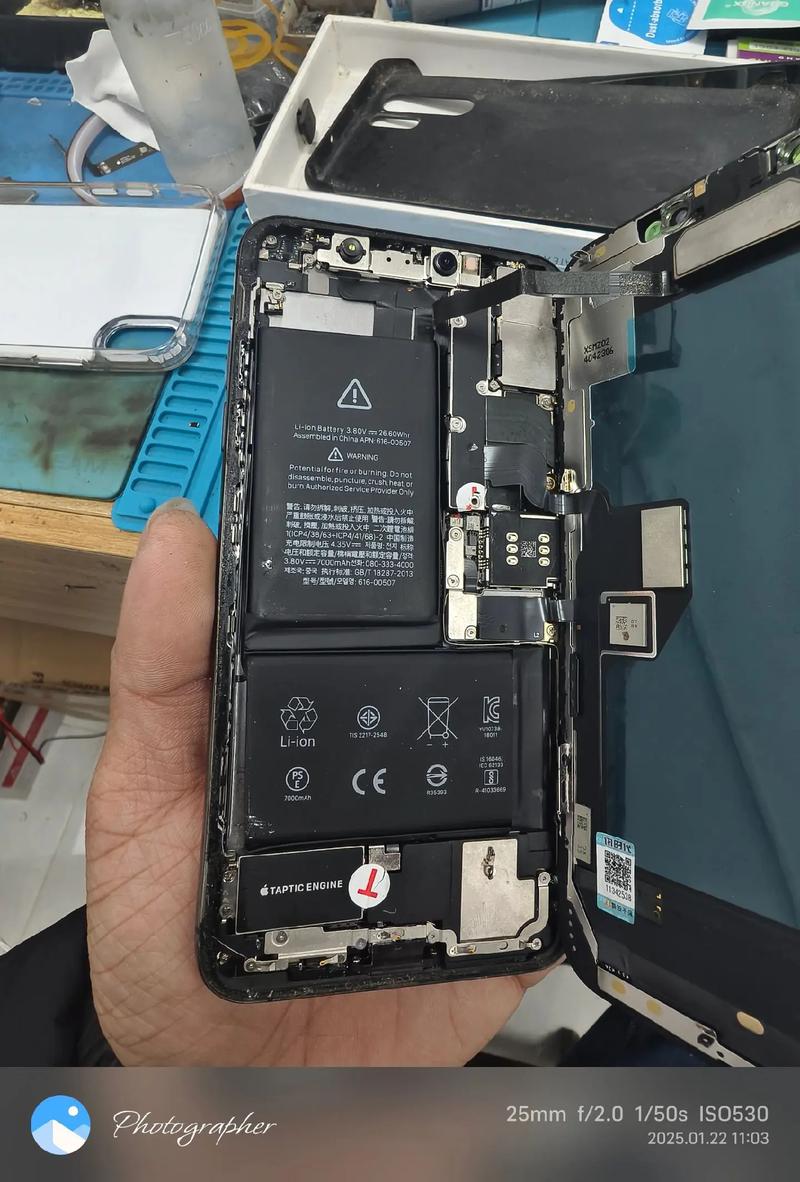

第三步：断开屏幕排线，释放屏幕总成

• 操作： 将屏幕打开至约90度角（注意不要超过90度，以免排线断裂），你会看到几根连接屏幕的排线，依次用撬片小心地撬开排线上的黑色卡扣，然后轻轻拔出排线，顺序通常为：显示排线、前置摄像头/传感器排线、触控排线。
• 【超清拆机图要点】： 超清特写排线接口和卡扣的结构，清晰展示“撬开卡扣 -> 拔出排线”的动态过程。
• 专家点评： XS Max的排线非常脆弱，尤其是触控排线，撬卡扣时一定要用指甲或撬片的尖端对准卡扣根部,切勿直接拉扯排线本身。

(此处为示意图，实际使用需替换为真实超清图片)

第四步：拆卸电池——XS Max的“硬骨头”

• 操作： 这是整个拆机过程中最具挑战性的一步，XS Max的电池容量大，与中框之间用大量的胶水牢固粘合，断开电池连接器，使用专用电池分离工具（或薄塑料片、撬片），从电池上方的缝隙入手，缓慢、均匀地推进，溶解或切断胶水，这个过程需要极大的耐心,可以配合少量医用酒精或专用胶水溶解剂。
• 【超清拆机图要点】： 展示电池连接器的位置，以及分离工具在电池边缘滑动的路径，可以有一张“电池即将被完整取出”的图片。
• 专家点评： 绝对不要用金属工具！ 金属工具极易刺穿电池，引发短路甚至起火，全程使用非金属工具，并保持电池完整性，如果电池鼓包,操作时需格外小心。

(此处为示意图，实际使用需替换为真实超清图片)

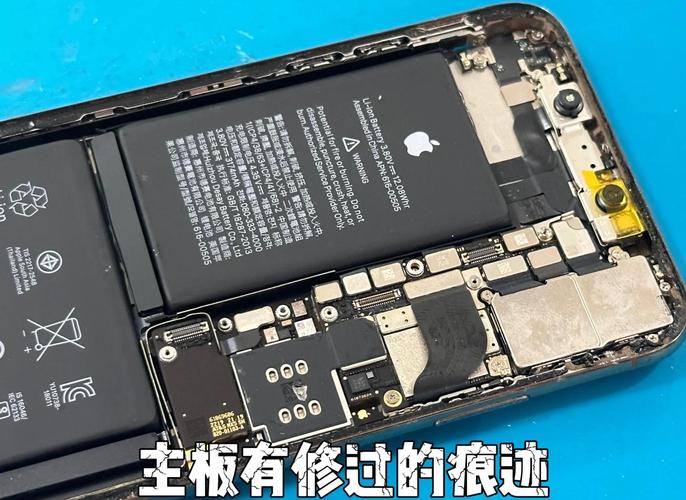

第五步：探索核心——主板与其他部件

• 操作： 电池移除后，整个内部结构便一览无余，接下来可以拆卸扬声器、摄像头、Taptic Engine线性马达等部件，核心自然是主板,它被螺丝和排线固定着。
• 【超清拆机图要点】： 一张“全貌图”，展示移除电池后的内部结构，清晰标注主板、电池仓、扬声器、摄像头等部件的位置，再配一张主板特写，标注A12仿生芯片、基带芯片、内存等核心元件。
• 专家点评： XS Max的主板布局紧凑，维修难度高，图中可以圈出一些常见故障点，例如基带芯片附近易进液腐蚀，CPU焊接点等,为后续维修提供参考。

(此处为示意图，实际使用需替换为真实超清图片)

核心部件更换实战指南（附图）

基于以上拆解,我们来看两个最常见的维修场景。

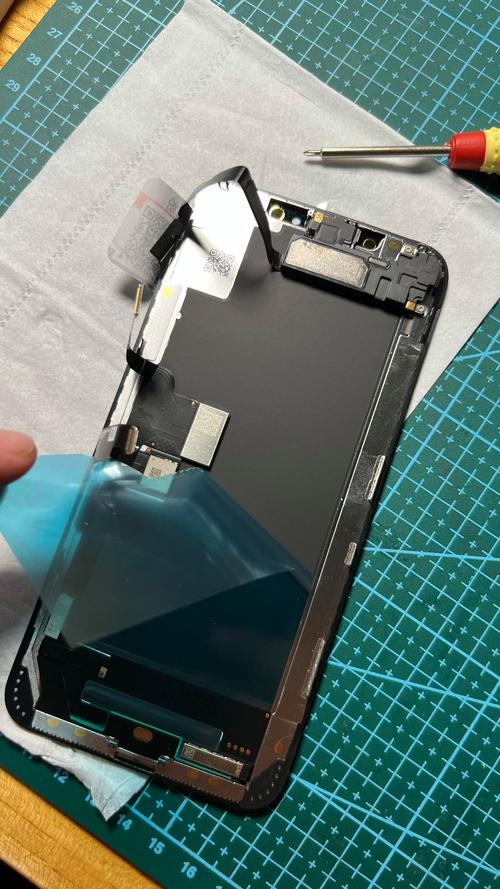

屏幕总成更换流程

• 步骤： 将新屏幕总成的排线对准接口，依次插入并锁好卡扣 -> 小心地将屏幕合回中框 -> 拧回底部两颗长螺丝 -> （关键） 进行屏幕显示、触控、面容ID等功能的全面测试，确认一切正常后,才算真正完成。
• 【超清拆机图要点】： 展示新旧屏幕总成的对比，排线插入的特写,以及屏幕合上后的状态。

电池更换流程

• 步骤： 清洁中框电池仓，撕下新电池的蓝色保护膜 -> 将新电池对准位置，先连接好电池排线 -> 使用专用工具或双面胶，将电池重新粘合到中框上 -> 按照拆卸的相反顺序,安装好其他部件并拧紧所有螺丝。
• 【超清拆机图要点】： 展示新电池的粘贴方式，排线连接的瞬间,以及所有螺丝归位的最终状态。

总结与寄语

通过这套iphonexsmax拆机图超清系列，我们不仅看到了XS Max内部精密而有序的构造，更理解了每一个维修步骤背后的逻辑与风险，它不仅仅是一部手机,更是一件凝聚了顶尖工业设计的艺术品。

对于普通用户，希望这篇文章能帮助你了解自己的设备，在面临维修时做出更明智的选择，对于维修同行，希望这些高清图解和专家点评能为你的工作提供一些参考，每一次成功的维修,都源于对设备深刻的理解和极致的耐心。

您是否还想了解iPhone XS Max其他部件的拆解或维修技巧？欢迎在评论区留言，我们将为您带来更深入的内容！
