iPhoneXS Max拆机教程，内部结构有何亮点？

第一部分：准备工作与风险提示

风险提示

1. 失去官方保修：一旦拆机，你的 iPhone 将立即失去所有官方保修资格。
2. 损坏设备：XS Max 的内部结构非常精密，螺丝、排线、电池等都极易损坏，螺丝拧花、排线拉断、屏幕压碎都是常见风险。
3. 数据丢失：虽然正常拆机不会丢失数据，但操作失误可能导致系统文件损坏,从而无法开机。
4. 安全风险：锂电池在受到外力或金属工具刺穿时有起火或爆炸的风险,操作时务必小心。

所需工具

1. 螺丝刀套装：
   • Pentalobe 螺丝刀：用于拆卸屏幕底部两颗特殊五角螺丝。
   • Y00/Y1.0 螺丝刀：用于拆卸内部的小型十字螺丝。
   • 推荐：一套包含 Pentalobe 和 Y00/Y1.0 的精密螺丝刀套装。
2. 吸盘：用于吸起屏幕。
3. 撬棒/撬片：塑料和金属各一，塑料撬棒用于分离屏幕和边框，避免划伤；金属撬棒用于分离电池等粘合部件。
4. 热风枪/吹风机：用于软化屏幕和边框之间的胶水，没有热风枪，用吹风机中低档位也可以,但效果稍差。
5. 镊子：用于夹取小螺丝和排线,推荐尖头和非磁性镊子各一把。
6. 胶垫/桌面垫：防止设备在操作过程中被划伤。
7. 新电池/屏幕：如果你是为了更换电池或屏幕，请确保购买的是高质量、兼容的配件。
8. 容器：用于分类存放拆下的螺丝，不同位置的螺丝长度不同，绝对不能搞混！

第二部分：详细拆机步骤

步骤 1：关机与准备工作

• 将 iPhone XS Max 完全关机。
• 在干净、光线充足的工作台面上铺好胶垫。
• 准备好所有工具,并打开一个容器用于放螺丝。

步骤 2：拆下屏幕固定螺丝

• 将 iPhone 面朝下放置。
• 在屏幕底部 Lightning 接口两侧，你会看到两颗特殊的 Pentalobe 螺丝。
• 使用 Pentalobe 螺丝刀 逆时针拧下这两颗螺丝。
• 注意：这两颗螺丝非常短，拧下后立刻放在容器里,防止丢失。

步骤 3：打开屏幕

• 将吸盘吸附在屏幕底部，靠近 Home 指纹识别区域的位置。
• 轻轻向上提吸盘,制造一个缝隙。
• 将 塑料撬棒 从这个缝隙插入，沿着屏幕边框慢慢滑动，切断屏幕与中框之间的胶水，从底部开始，然后是两侧,最后是顶部。
• 关键点：动作要轻柔、缓慢，不要用力过猛,否则可能会损坏屏幕排线或压碎屏幕。

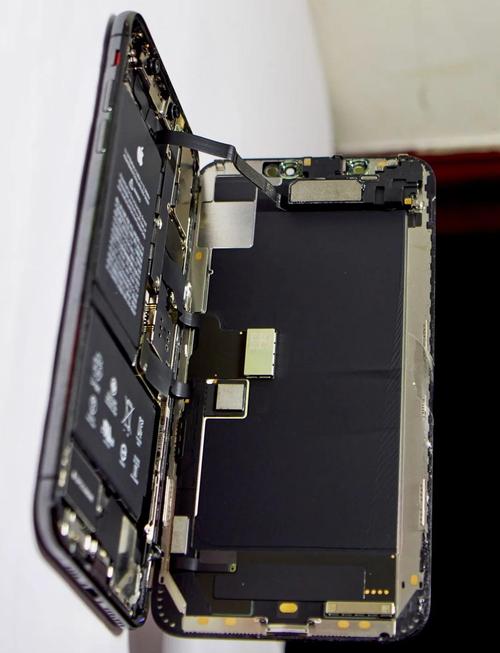

• 当屏幕被撬开一条缝隙后，可以打开屏幕，但注意不要超过 90 度,因为屏幕后部还连接着排线。

步骤 4：断开屏幕排线

• 打开屏幕后,你会看到屏幕连接着几根排线。
• 找到屏幕主排线（最粗的那根），在排线接口上有一个小卡扣，用 塑料撬棒 或 镊子 轻轻挑起卡扣。
• 挑起卡扣后，排线就会自动弹起，然后就可以用手轻轻拔出。切勿直接硬拽排线！
• 同样地，断开前置摄像头、接近光传感器等排线，它们都有各自的卡扣,操作方式相同。

步骤 5：拆下电池

• iPhone XS Max 的电池是用非常强的胶水粘在中框上的，这是整个拆机过程中最困难、风险最高的一步。
• 加热：使用热风枪（或吹风机）在电池背面来回均匀加热，温度控制在 80-100°C 左右，持续 1-2 分钟，目的是软化胶水。注意不要离得太近或温度过高，以免损坏电池或其他元件。
• 注入除胶剂：将 iOpener 或其他专用的除胶剂/胶水溶解剂，从屏幕边缘的缝隙处注入到电池和中框之间,让它渗透一两分钟。
• 撬开电池：使用 金属撬棒，从电池一角开始，缓慢地将电池从中框上分离，一边撬一边注入更多的除胶剂，直到整个电池被完整地取下。耐心是关键！ 如果遇到阻力，不要强行撬,继续加热和注入。
• 安全第一：电池非常脆弱，一旦被刺穿或弯折，有起火爆炸的风险，操作时务必小心,避免金属工具直接接触电池。

步骤 6：断开电池排线

• 在电池上,你会找到连接到主板上的电池排线。
• 同样地，找到排线接口上的小卡扣，挑起后,将排线拔出。

步骤 7：拆卸主板和其他组件

• 拆下主板：
  • 拧下固定主板的几颗 Y00 螺丝。
  • 断开连接到主板的各种排线（摄像头、扬声器、天线等），操作方式与之前相同，挑起卡扣,然后拔出。
  • 小心地抬起主板,并将其从设备中取出。
• 拆下其他组件（可选）：
  • 摄像头：拧下固定摄像头的螺丝,然后断开排线。
  • 扬声器/振动马达：通常也是通过螺丝固定,并连接有排线。
  • 无线充电线圈：位于电池下方,通过螺丝和排线固定。

步骤 8：完成拆机

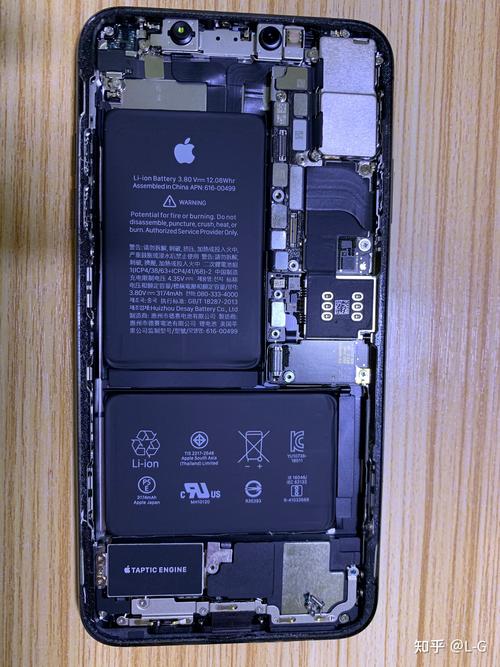

• iPhone XS Max 的内部组件已经基本全部拆下,你可以根据需要进行更换或维修。

第三部分：组装与注意事项

组装步骤（与拆机顺序相反）

1. 安装新电池：如果更换了新电池，确保电池无损坏，将新电池对准位置，轻轻按压使其贴合中框，不需要涂新的胶水,原装胶的粘性已经足够。
2. 安装主板：将主板放回原位,拧紧所有螺丝。
3. 连接所有排线：将摄像头、扬声器、天线等所有排线连接回主板,确保卡扣都已锁紧。
4. 安装屏幕：
   • 将屏幕合上,确保所有排线都对准了接口。
   • 先用手轻轻按压屏幕,使其贴合。
   • 重新装回那两颗 Pentalobe 螺丝并拧紧。
5. 测试：在完全密封前，先开机测试一下屏幕显示、触摸、摄像头、通话等功能是否正常。

注意事项

• 螺丝归位：这是最重要的一点！不同位置的螺丝长度不同，拧错螺丝会损坏主板或中框,最好在拆机时就做好标记。
• 排线连接：确保所有排线都完全插入并锁紧卡扣,没有锁紧的排线会导致功能失灵。
• 清洁：在组装前，可以用无水酒精棉片清洁屏幕边框和中框上的旧胶水残留,确保贴合紧密。
• 最后测试：在拧紧所有螺丝之前，务必进行一次全面的功能测试,避免装好后发现问题需要重新拆开。

iPhone XS Max 的拆机是一项精细活，考验的是耐心和细心，如果你只是想更换电池，现在有很多官方和第三方的换电池服务，价格可能比你买配件自己拆还要划算,并且更安全。

如果你决定自己动手，请务必严格按照教程操作，准备好所有工具，并时刻将“安全第一”放在心上,祝你拆机顺利！
