MateBook X 13拆机内部有何玄机？

重要声明与风险提示

1. 失去官方保修：自行拆机会立即导致您的设备失去官方保修资格。
2. 损坏风险高：MateBook X 13 是一款超轻薄本，内部结构紧凑，排线脆弱，任何不慎的操作都可能导致屏幕、主板、电池等关键部件损坏。
3. 静电风险：人体静电可能精密电子元件造成永久性损伤，操作前请务必触摸金属物体以释放静电。
4. 工具要求：需要专业的精密螺丝刀和撬棒。
5. 难度极高：此拆解过程非常复杂，不适合新手。如果您没有经验，强烈建议不要尝试。

第一部分：准备工作

所需工具

1. 精密螺丝刀套装：
   • PH0# 十字螺丝刀：用于拆机外壳。
   • PH1# 或 PH2# 十字螺丝刀：用于拆下主板、屏幕等部件。
   • P5# 或 P6# 六角梅花螺丝刀：用于拆下 SSD 固态硬盘。
2. 塑料撬棒/薄卡片：用于撬开卡扣，避免划伤外壳。
3. 镊子：用于夹取细小的螺丝和排线。
4. 吸盘：用于吸附屏幕，方便分离。
5. 防静电手环（推荐）：防止静电损坏元件。
6. 容器：用于分类存放不同长度和规格的螺丝，避免混淆。

第二部分：详细拆解步骤

移除底部脚垫和螺丝

1. 移除脚垫：MateBook X 13 底部有四个橡胶脚垫，用热风枪（或吹风机）稍微加热脚垫，使其软化，然后用撬棒小心地将它们撬起，脚垫下方通常没有螺丝，但需要小心处理，方便后续粘贴回去。
2. 拆下所有底部螺丝：使用 PH0# 螺丝刀 拧下底部所有的螺丝。注意：
   • 螺丝长度不同,务必分类存放！
   • 有几颗螺丝较长,连接着内部支架，拧下后不要马上拿起上盖，以免掉落。
   • 特别注意转轴附近和扬声器开孔附近的螺丝,它们通常较长且关键。

分离C面（键盘面）和D面（底面）

1. 选择撬开点：从笔记本的缝隙处，如侧边或转轴附近，用塑料撬棒小心地插入。
2. 沿边缘滑动：沿着整个笔记本的边缘，用撬棒轻轻地滑动，逐一撬开卡扣，这个过程需要耐心，因为卡扣非常密集且紧密。
3. 完全分离：当所有卡扣都松开后，C面和D面就可以分开了。请立即翻转C面，不要完全拿开，因为屏幕排线还连接在主板上。

断开屏幕排线

1. 找到排线：打开屏幕，可以看到屏幕的排线从屏幕下方连接到主板上方的排线插座上。
2. 解开锁扣：排线插座上通常有一个小的塑料锁扣，用指甲或撬棒轻轻地将锁扣向上翻开（通常是 Z 字形或一字形）。
3. 拔出排线：翻开锁扣后，排线会变得松动，用镊子或手指轻轻地将排线从插座中水平拔出。切勿垂直向上拉扯！

移除C面键盘和掌托

1. 断开键盘排线：移除屏幕后，可以看到整个C面（键盘、触摸板、掌托）通过几根排线连接到主板上，用同样的方法（翻开锁扣，水平拔出）断开这些排线。
2. 移除螺丝：C面键盘总成上通常有几颗螺丝固定着，将其拧下。
3. 分离键盘总成：用撬棒小心地分离键盘和掌托，掌托部分通常用大量的双面胶固定，需要非常小心地撬开，避免撕裂或留下残胶。

移除主板和风扇

1. 断开所有连接：在移除主板前，确保已经断开了所有连接，包括：
   • 电池连接线（通常是一根较粗的排线）。
   • 风扇连接线。
   • 其他可能存在的传感器或指示灯排线。
2. 移除主板螺丝：主板由多颗螺丝固定，同样需要分类存放。
3. 取出主板：小心地抬起主板并从机箱中取出，注意主板边缘可能会卡在机箱结构中，需要轻轻晃动。

移除电池（高风险步骤）

1. 断开电池连接：找到连接主板的电池排线，小心地断开。
2. 撕除粘胶：MateBook X 13 的电池使用大量的黑色或白色导电胶/双面胶牢牢地固定在机箱内，这是整个拆解中最耗时和最需要耐心的部分。
   • 用撬棒从电池一角插入,缓慢地分离。
   • 最好用吸盘吸住电池,一边用撬棒分离，一边向上拉。
   • 切勿使用蛮力，否则电池可能变形或破裂，造成严重的安全隐患。
3. 完全取出电池：耐心地将所有粘胶都分离后，电池即可取出。

移除散热模组和SSD

1. 移除散热模组：散热模组（风扇+铜管）通常是通过螺丝或卡扣固定在主板上或机箱上，拧下螺丝即可将其取下。
2. 移除SSD：SSD 固态硬盘被一个金属支架固定着，用 P5# 或 P6# 六角螺丝刀 拧下支架螺丝，即可取出 SSD，这是笔记本中唯一一个方便用户自行升级的部件。

第三部分：内部结构分析

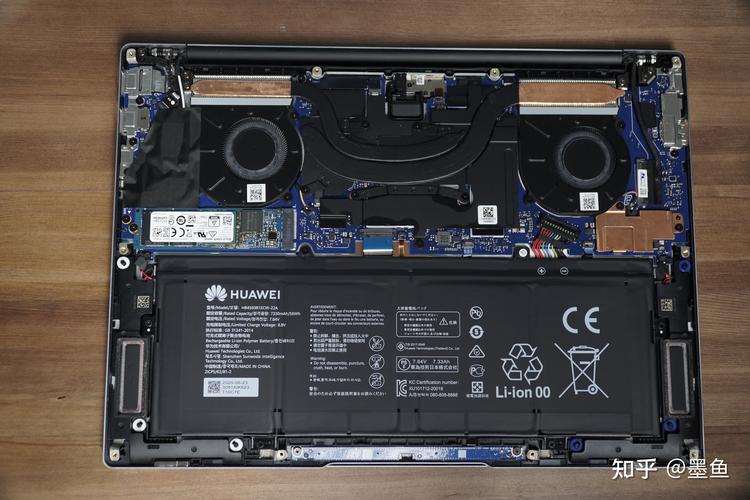

完成拆解后,你可以看到 MateBook X 13 精密的内部布局：

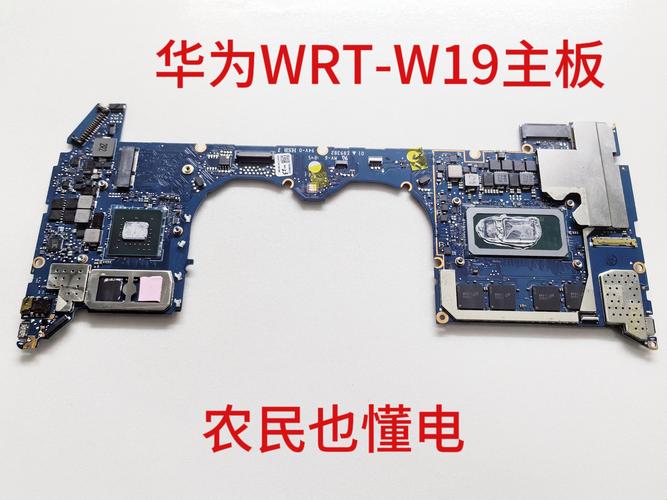

• 主板：高度集成的核心，CPU、内存、芯片组等都焊接在主板上，无法升级。
• 内存：LPDDR4x 或 LPDDR5，板载焊接，无法升级。
• SSD 固态硬盘：位于掌托下方，由一个金属屏蔽罩保护，支持 PCIe 3.0 或 4.0 协议，是唯一可升级的部件。
• 散热系统：单热管双风扇设计，对于轻薄本来说，散热能力属于主流水平，但高负载下性能释放会受限制。
• 电池：一块容量约 42Wh 或 60Wh (取决于型号) 的锂聚合物电池，形状不规则，贴合机身内部空间。
• 扬声器：通常位于转轴下方或掌托两侧，音质表现属于笔记本中的中上水平。

第四部分：升级可能性与总结

可升级部件

• 固态硬盘：
  • 可能性：100% 可升级。
  • 建议：如果您觉得存储空间不足，升级 SSD 是唯一可行的 DIY 方案，购买时需注意接口（通常是 M.2 NVMe）和尺寸（2280）。
  • 操作：参考步骤七，操作相对简单，但仍需小心。

不可升级部件

• 内存：板载焊接，无法升级，购买时请务必选择足够容量的内存版本。
• CPU：焊接在主板上，无法升级。
• 无线网卡：通常集成在主板上，无法单独更换。

华为 MateBook X 13 是一款设计精美、内部结构高度集成化的超薄笔记本，它的拆解过程非常复杂且风险极高，除了更换或升级 SSD 之外，没有其他有意义的升级空间。

再次强调，如果您没有丰富的拆解经验，请务必将设备交给专业人士或官方售后处理。 一次错误的操作可能带来的维修费用远超升级 SSD 的成本。
