重要提醒与准备工作
风险提示：
（图片来源网络，侵删）
- 静电风险： 人体静电可能损坏精密的电子元件，操作前请务必触摸金属物体（如未上漆的机箱螺丝）释放静电，或佩戴防静电手环。
- 保修失效： 拆机会导致官方保修立即失效。
- 损坏风险： 使用不合适的工具或用力过猛，可能会损坏卡扣、排线或屏幕。
- 数据安全： 如果您不熟悉操作，建议在拆机前备份重要数据。
准备工作：
-
工具：
- 螺丝刀套装： 必须是十字螺丝刀，最好是带有磁头的，方便吸附小螺丝，建议准备一把小号的精密十字螺丝刀。
- 塑料撬棒/薄塑料卡片： 用于撬开卡扣和分离塑料外壳，避免划伤外壳，信用卡、旧会员卡都可以。
- 防静电手环（可选但推荐）： 专业的防静电保护。
- 小容器（可选）： 用于分类存放拆下来的不同大小和长度的螺丝，避免混淆。
-
环境：
- 选择一个光线充足、干净整洁、平坦的桌面。
- 确保笔记本已完全关机，并拔掉所有外接设备（电源适配器、鼠标、U盘等）。
- 将笔记本翻过来，底壳朝上。
ThinkPad T420i 拆机步骤详解
第一步：拆下后盖和电池
-

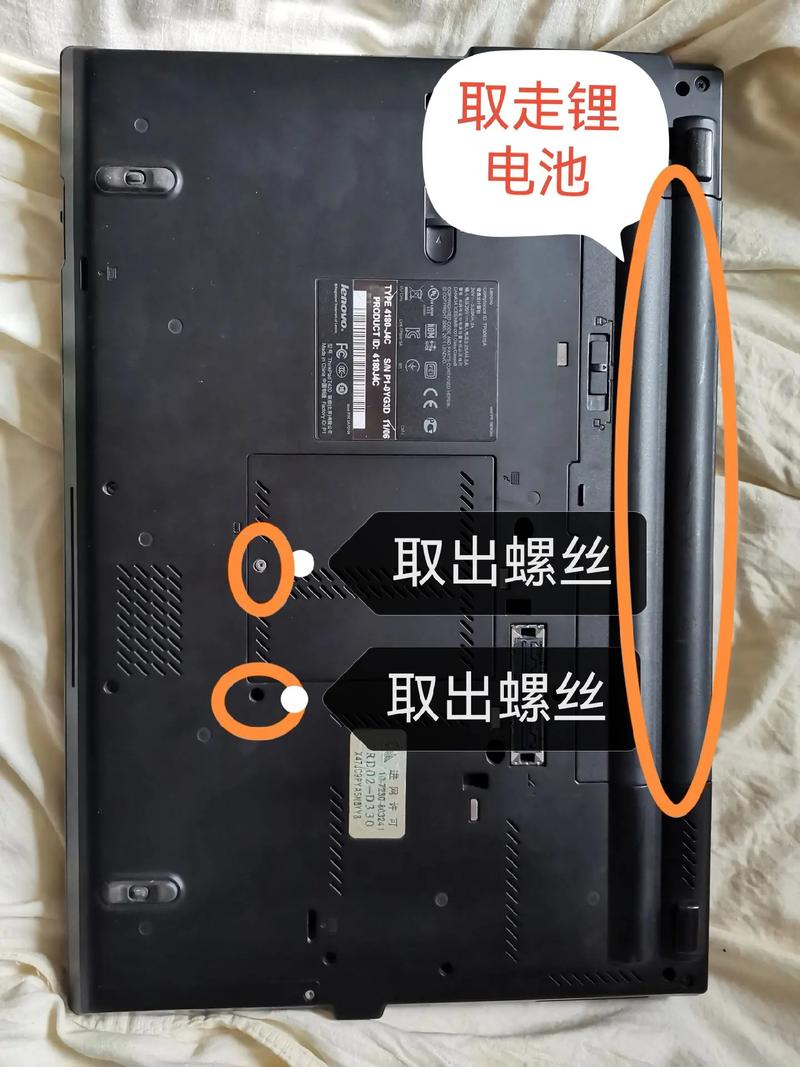

拆下后盖螺丝：
（图片来源网络，侵删）- 将笔记本翻到背面,你会看到后盖上有很多螺丝。
- 使用十字螺丝刀,逆时针拧下所有后盖螺丝。
- 注意： T420i 的螺丝长短不一，有些是固定内存/硬盘的，有些是固定后盖的，强烈建议按照位置将它们分开放置，或记住它们的位置，电池仓附近和风扇附近的长螺丝是固定后盖的。
-
取下后盖：
- 拧下所有螺丝后,后盖通常只通过一些塑料卡扣固定。
- 从后盖的缝隙处（通常是边缘或标签下方）用塑料撬棒小心地插入。
- 轻轻地、均匀地用力，沿边缘滑动撬棒，依次松开所有卡扣。
- 注意： 卡扣比较脆弱，不要用蛮力，如果感觉某个地方很紧，可以换个位置再撬。
- 所有卡扣松开后,后盖就可以取下来了。
-
断开电池连接：
- 取下后盖后,你会看到主电池（通常是一块大电池）。
- 电池通过一根排线连接到主板上,找到排线末端的白色或黑色的塑料卡扣。
- 千万不要直接拽排线！ 正确的做法是：用指甲或撬棒轻轻向上撬起卡扣，排线就会自动松开。
- 断开电池连接后,再进行后续操作，可以防止短路。
第二步：拆下内存、硬盘和无线网卡
这一步相对简单,是升级和维护最常做的。
-
拆下内存条：
（图片来源网络，侵删）- 内存条两侧有金属卡扣,向外侧掰开卡扣，内存条会自动弹起一个角度。
- 捏住内存条两端,以 30-45 度角将其拔出。
-
拆下硬盘：
- 硬盘通常被一个金属框架固定着。
- 拧下固定金属框架的螺丝。
- 将金属框架连同硬盘一起向外拉出。
- 在硬盘上,你会看到一根连接主板的 SATA 排线，同样，找到排线上的卡扣，向上撬起，然后拔出排线。
-

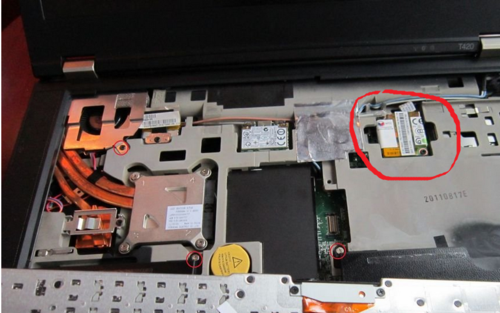

拆下无线网卡：
- 无线网卡通常位于内存条附近,是一个有两天天线的黑色小方块。
- 先拔掉连接到无线网卡上的两根天线,天线是插在接口上的，直接垂直拔出即可，注意不要拉扯天线线本身。
- 拧下固定无线网卡的小螺丝。
- 将无线网卡以 30-45 度角从插槽中拔出。
第三步：拆下键盘和掌托
这是整个拆机过程中最关键也最需要耐心的步骤。
-
拆下键盘固定螺丝：
- 将笔记本翻回正面（屏幕朝上）。
- 合上屏幕,翻到背面。
- 在键盘上方（靠近屏幕转轴的位置），通常会有 1-2 个非常小的螺丝，它们是固定键盘排线转接盒的。一定要找到并拧下它们！
- 在电池仓附近可能还有固定键盘框架的螺丝,也需要拧下。
-
断开键盘排线：
- 将笔记本翻回正面,打开屏幕。
- 小心地用塑料撬棒从键盘上方的缝隙（屏幕转轴下方）插入，轻轻撬起键盘上方的塑料边条（掌托）。
- 边条取下后,你会看到键盘排线连接在主板上，同样，向上撬起排线卡扣，然后拔出键盘排线。
-
取下键盘：
- 键盘是通过几个塑料卡扣固定在框架上的。
- 从键盘上方的缝隙开始,用塑料撬棒小心地依次松开键盘边缘的所有卡扣。
- 注意： 动作一定要轻柔，避免撬断卡扣，键盘下方也有排线连接，所以在完全取下键盘前，请确保它已经与主板断开连接。
-
断开触摸板排线：
- 键盘取下后,触摸板（TrackPoint）的排线就暴露出来了。
- 同样,向上撬起排线卡扣，拔出触摸板排线。
-
取下掌托：
- 掌托（手托区域）只剩下几个螺丝固定了，拧下这些螺丝。
- 轻轻地将掌托向上抬起,它就可以从笔记本上取下来了。
第四步：断开屏幕排线和拆下屏幕
-
断开屏幕排线：
- 掌托取下后,你会看到屏幕转轴区域。
- 屏幕排线从屏幕后方穿过转轴,连接到主板的一个接口上。
- 极其重要： 这个排线非常脆弱！
- 拧下固定排线接口的金属或塑料小压片螺丝。
- 用指甲或撬棒极其小心地向上撬起排线卡扣。
- 轻轻地将排线从接口中拔出。
-
拆下屏幕（可选）：
- 如果需要更换屏幕或清理屏幕转轴,可以继续拆卸。
- 屏幕被几个螺丝固定在边框上,拧下这些螺丝。
- 小心地分离屏幕边框,然后就可以将屏幕组件从笔记本上取下，操作时注意保护屏幕表面。
第五步：拆下散热模块和主板
-
断开其他排线：
在主板靠近边缘的位置,可能还有摄像头、指纹识别器等设备的排线，将它们一一断开。
-
拆下散热模块：
- 拧下固定散热风扇和散热铜管的螺丝。
- 注意： 散热膏可能已经干涸，风扇和铜管可能会粘在芯片上，不要直接向上拔，先左右轻轻晃动，使其松动后再取下。
- 取下散热模块后,可以顺便清理风扇灰尘，并检查是否需要更换新的散热硅脂。
-
拆下主板：
- 拧下固定主板的最后几颗螺丝。
- 小心地抬起主板的一端,然后将其从笔记本机身上滑出。
总结与装机
至此,ThinkPad T420i 的所有主要部件都已拆下，装机过程与拆机过程完全相反，请按照以下顺序进行：
- 将主板装入机箱,拧紧螺丝。
- 重新安装散热模块,并均匀地涂上新的散热硅脂。
- 连接所有排线（屏幕、摄像头等）。
- 安装屏幕（如果拆下）。
- 安装掌托,拧紧螺丝，并重新连接触摸板排线。
- 安装键盘,重新连接键盘排线，然后合上键盘边条，拧紧螺丝。
- 将笔记本翻到背面,安装内存、硬盘和无线网卡。
- 连接主电池排线。
- 盖上后盖,均匀地按入卡扣，并拧上所有螺丝。
在连接电源适配器之前，先开机测试一下所有功能是否正常（屏幕显示、键盘、触摸板、USB口等）。 确认无误后，再关机装回所有螺丝。
希望这份详细的教程能帮助您成功完成 ThinkPad T420i 的拆机工作！祝您顺利！
