Kindle PaperWhite2拆机后内部结构如何？

拆机前的重要警告与准备工作

风险提示：

1. 屏幕易碎： Kindle Paperwhite 2 的屏幕是电子墨水屏，非常脆弱，任何不当的撬动或压力都可能导致屏幕永久性损坏（出现黑斑、线条、无法显示等）。
2. 排线脆弱： 内部所有组件都通过极其细小的排线连接，稍有不慎就可能拉断或损坏排线接口，导致功能失灵。
3. 失去保修： 拆机会立即使您的 Kindle 失去官方保修。
4. 功能损坏： 即使操作小心，也可能因静电、工具划伤等原因导致设备无法正常工作。

准备工作：

• 工具：

  1. 塑料撬棒/卡片： 至关重要！ 必须使用塑料材质（如吉他拨片、塑料撬棒、旧银行卡），避免使用金属工具划伤塑料边框和屏幕。
  2. T5 和 T6 梅花螺丝刀： 用于拆下后盖的螺丝，T5 用于长螺丝，T6 用于短螺丝。
  3. 撬片/薄撬棒： 用于分离前框和后盖。
  4. 镊子： 用于夹取小螺丝和排线。
  5. 吸尘器或吹气球： 用于清理拆机过程中产生的灰尘和碎屑。
  6. （可选）防静电手环： 防止静电损坏电子元件。
  7. （可选）手机维修垫： 提供一个整洁有序的工作环境，防止螺丝丢失。

• 环境：

  • 选择一个光线充足、干净、平坦的桌面。
  • 准备一个容器来分类存放拆下来的螺丝（长短螺丝不同）。
  • 可以在网上搜索您设备型号的拆机视频,动态过程比图文更容易理解。

详细拆机步骤

第一步：断开连接（如果已开机）

• 如果您的 Kindle 还在开机状态，请先完全关机，这可以防止在拆机过程中意外触屏或产生电流，保护内部元件。

第二步：取下后盖

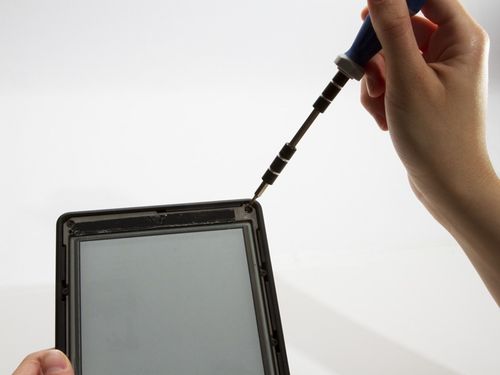

1. 拧下螺丝：


   （图片来源网络，侵删）
   • 将 Kindle Paperwhite 2 背面朝上放置。
   • 您会看到背壳上有 4 颗螺丝，请仔细观察，2 颗是长螺丝，2 颗是短螺丝。务必分开放置，因为它们在后续步骤中长度不同，不能混用。
   • 使用 T5 螺丝刀拧下长螺丝，使用 T6 螺丝刀拧下短螺丝。

2. 分离后盖：

   • 拧下所有螺丝后,后盖应该已经松动，但仍然通过塑料卡扣与前框固定在一起。
   • 从 充电接口旁边 的缝隙开始，用您的 塑料撬棒 或薄卡片小心地插入缝隙。
   • 沿着边缘缓慢、均匀地滑动撬棒，依次解开各个位置的塑料卡扣。动作一定要轻柔，感觉有阻力时不要强行撬开，换个位置试试。
   • 当所有卡扣都松开后,后盖就可以取下来了。

第三步：断开电池连接（关键安全步骤）

• 这是整个拆机过程中最重要的一步！ 在进行任何其他操作之前，必须先断开电池与主板的连接，否则存在短路的风险。
• 您会看到一个黑色的电池排线,通过一个小的白色塑料卡扣连接在主板上。
• 用指甲或镊子的尖端,轻轻地将这个白色卡扣向上抬起（大约 90 度），排线就会自动松开。
• 注意： 不要用力拉扯排线，只需抬起卡扣即可。

第四步：断开屏幕排线

• 电池断开后,接下来断开屏幕的排线，它位于电池排线的另一侧，同样通过一个白色塑料卡扣固定。
• 用同样的方法,轻轻抬起白色卡扣，然后小心地将排线从插槽中拔出。

第五步：取出屏幕组件

• 屏幕组件（前框和屏幕总成）已经没有任何连接，可以自由取出了。
• 用手轻轻捏住屏幕组件的左右两侧,将其从金属框架中向上提起并取出。

第六步：分离屏幕和后盖（可选）

• 如果您需要更换屏幕或清洁内部,可以将屏幕组件从塑料后盖中分离。
• 屏幕和后盖之间是用非常薄的双面胶粘合的。
• 沿着屏幕边缘,用 热风枪或吹风机的低档热风 均匀地加热边缘（注意温度不要太高，以免损坏屏幕），软化双面胶。
• 然后用塑料撬棒小心地从缝隙处插入,慢慢将屏幕和后盖分离开，这个过程需要极大的耐心，避免用力过猛导致屏幕碎裂。

组装与注意事项

组装过程与拆机过程相反,但有几个关键点需要特别注意：

1. 清洁： 在重新组装前，用吹气球或软刷清理干净框架和所有排线接口上的灰尘。
2. 排线方向： 确保电池和屏幕的排线都完全、正确地插回原位，方向不能反，插回后，务必将白色卡扣按回原位，听到“咔”的一声表示卡紧。
3. 螺丝顺序： 安装后盖时，请确保使用 正确长度的螺丝 安装在正确的位置，装错螺丝可能会导致后盖无法盖紧或损坏内部元件。
4. 卡扣对齐： 合上后盖时，确保所有卡扣都准确对位，然后均匀用力按压，直到听到所有卡扣“咔哒”一声扣合。
5. 最后测试： 在完全拧紧所有螺丝之前，可以先开机测试一下屏幕显示和触摸功能是否正常，确认无误后再拧紧螺丝。

祝您拆机顺利！如果只是为了更换电池或屏幕，并且没有相关经验，强烈建议寻求专业人士的帮助。
