ThinkBook 15拆机后内部配置如何？

重要声明

• 风险提示： 拆机会失去官方保修，操作不当可能导致电脑损坏、硬件故障或人身伤害，请确保您了解相关风险,并对自己负责。
• 型号差异： ThinkBook 15有多个年份和配置版本（如G2、G3、G4、G5等），内部结构可能略有不同，本指南基于最常见的ThinkBook 15 G2 ITL (2025款) 和 ThinkBook 15 G3/G4 (2025/2025款) 的通用设计,但核心步骤基本一致。
• 静电防护： 人体静电可能精密电子元件造成永久性损坏，请务必在干燥、洁净的环境下操作,并佩戴防静电手环或触摸金属物体释放静电。

第一部分：准备工作

1. 工具：


   （图片来源网络，侵删）
   • 一套精密螺丝刀： 需要包含PH0、PH1、PH2等规格的内六角螺丝刀,以及可能需要的十字螺丝刀。
   • 塑料撬棒/薄卡片： 用于撬开卡扣和分离外壳,避免划伤机身。
   • 镊子： 用于夹取细小的螺丝和部件。
   • 防静电手环（强烈推荐）： 保护你的电脑和硬件。
   • 收纳盒： 分类拆下的螺丝,防止混淆。

2. 环境：

   • 一个光线充足、干净、平整的桌面。
   • 准备好一个软布或鼠标垫，放置D面（底盖）朝上,防止刮花。

第二部分：详细拆机步骤

断开所有连接并准备电脑

1. 彻底关机： 不要进入睡眠或休眠模式,确保电脑完全关机。
2. 断开外设： 拔掉所有USB设备、电源适配器、HDMI线等。
3. 翻转电脑： 将电脑D面（底盖）朝上放置。
4. 移除电池（重要！）：
   • 大多数ThinkBook 15的电池是可以直接从D面拆卸的，找到电池排线的锁扣,通常是一个小的塑料片或金属片。
   • 轻轻地将锁扣拨到“解锁”位置（通常是与排线垂直的方向）,然后就可以将电池排线从主板上拔出。
   • 注意： 有些高配型号的电池可能被主板或其他部件遮挡，需要先拆下部分部件才能接触到，如果看不到排线锁扣，请跳到步骤三,先拆下后盖。

拆下D面（底盖）

1. 移除所有螺丝：

   • 仔细观察D面的所有螺丝孔，通常会有以下几种螺丝：
     • 普通十字螺丝： 用于固定后盖。
     • 带垫圈的螺丝： 通常用于固定内存、硬盘等部件,安装时需要确保垫圈在位。
     • 不同长度的螺丝： 不同位置的螺丝长度不同，务必用收纳盒分类存放，安装时对号入座,否则可能损坏主板或外壳。
   • ThinkBook 15的D面螺丝通常分布在四周和中间区域，有些螺丝可能隐藏在脚垫下方，需要用撬棒或热风枪（小心操作）加热软化后移除脚垫。

2. 撬开后盖：

   • 用塑料撬棒从D面缝隙（通常是标签贴纸或边缘处）开始,轻轻撬开卡扣。
   • ThinkBook 15的卡扣设计通常比较紧密，需要耐心，沿着四周慢慢移动,直到所有卡扣都松开。
   • 注意： 后盖与屏幕转轴部分连接较紧密，最后处理这个区域,避免用力过猛损坏转轴或排线。

3. 取下后盖：


   （图片来源网络，侵删）
   • 当所有卡扣都松开后，后盖就可以轻松取下了，取下后盖后，再次检查并断开电池排线（如果步骤一没有做到）。

内部结构与部件拆卸

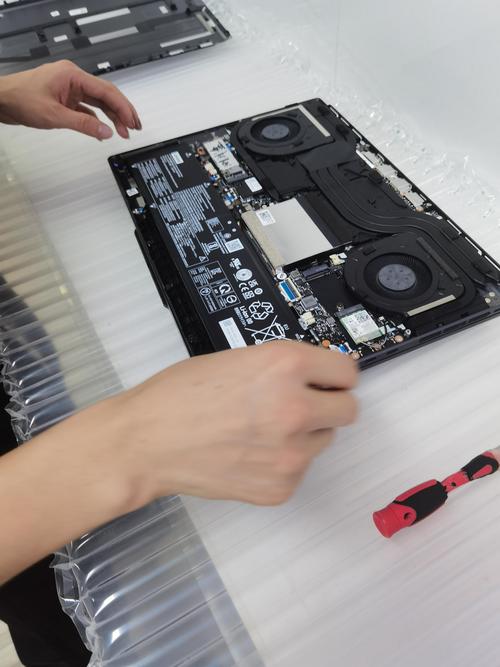

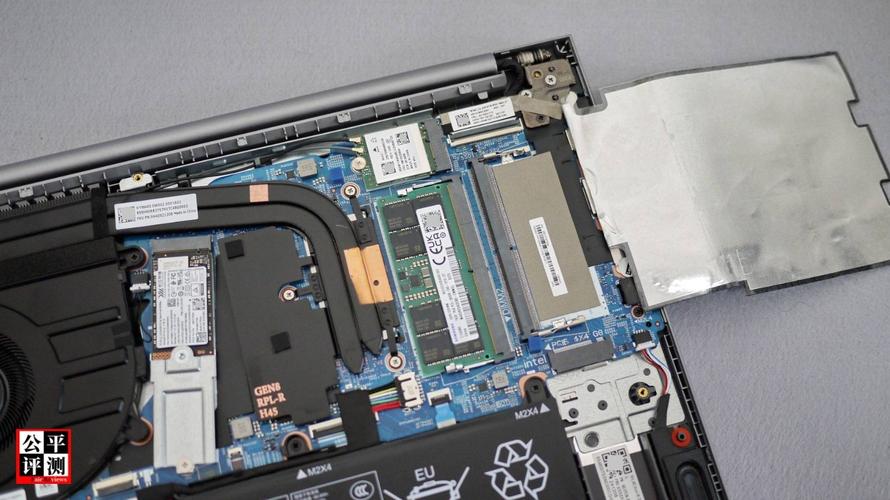

现在你可以看到ThinkBook 15的内部了，核心部件通常包括：风扇、散热器、内存条、M.2固态硬盘、无线网卡等。

1. 断开排线（如需要）：

   如果你需要拆卸键盘、触摸板或屏幕，需要先断开相应的排线，这些排线通常有小的塑料卡扣，向上或向侧面拨开即可拔出,切忌直接硬拔。

2. 拆卸M.2固态硬盘：


   （图片来源网络，侵删）
   • 找到M.2插槽上的小螺丝,拧下它。
   • M.2 SSD会以一个很小的角度（约30度）弹出,然后水平将其抽出。
   • 更换或安装时，反向操作即可，确保螺丝拧紧,否则接触不良会导致系统无法识别硬盘。

3. 拆卸内存条：

   • 内存条两侧有金属卡扣，向外拨开,内存条会自动弹起一个角度。
   • 然后水平将内存条取出。
   • 安装时，将内存条金手指对准插槽，以约30度角插入，然后向下压平，直到两侧卡扣“咔”一声自动扣住。

4. 拆卸无线网卡：

   • 找到天线接口，通常有两个（主天线和副天线），用镊子夹住金属部分垂直拔下。记住天线的位置，主天线通常连接在标有 "MAIN" 或黑点的接口上，副天线连接在 "AUX" 或白点的接口上，装反会影响信号。
   • 拧下固定无线网卡的小螺丝，然后将其从Mini PCIe插槽中拔出。

5. 拆卸散热模组（清理/更换硅脂）

   • 这是拆机中最关键也最需小心的步骤。
   • 拧下固定散热风扇和散热铜管的全部螺丝，同样，注意螺丝长度分类。
   • 小心地将散热模组整体向上抬起，由于散热硅脂的粘性,可能需要轻轻晃动或用撬棒辅助。
   • 注意： 不要暴力拉扯,以免损坏散热铜管或主板上的热管接口。
   • 取下散热模组后，你会看到CPU和GPU芯片上的旧硅脂，使用无水酒精和高纯度 lint-free 无尘布/咖啡滤纸,将芯片和散热器底座上的旧硅脂彻底擦拭干净。
   • 更换硅脂： 在CPU和GPU芯片中央，挤入米粒大小的硅脂（不要太多），然后用信用卡等工具均匀涂抹开，薄薄一层即可，将散热模组对准位置，均匀用力按压下去,最后按原样拧回所有螺丝。

第三部分：升级与维护建议

ThinkBook 15的可升级性是其一大优点。

• 内存升级：

  • 大多数ThinkBook 15提供双内存插槽,通常只有一个插槽被占用。
  • 确认规格： 查看你的电脑配置，确保购买的内存类型（DDR4或DDR5）、频率和代数（如3200MHz）与原装内存一致，建议购买相同品牌和规格的内存条组成双通道,以获得最佳性能。
  • 最大容量： 一般最高支持32GB (16GB x 2),具体请查阅你型号的官方规格说明。

• 硬盘升级：

  • 提供至少一个M.2插槽,方便加装或更换固态硬盘。
  • 确认接口： 绝大多数ThinkBook 15使用 M.2 NVMe PCIe 接口，速度远快于SATA接口,购买时请认准NVMe协议的SSD。
  • 尺寸： 通常为2280尺寸（22mm宽, 80mm长）。
  • 加装第二块硬盘： 部分型号（尤其是G2 ITL）可能预留了2.5英寸硬盘位，但G3及之后的型号基本取消了此设计，只支持M.2升级,请先确认自己型号的内部布局。

• 清灰与换硅脂：

  • 建议每1-2年进行一次清灰和更换硅脂，可以有效改善散热，降低CPU/GPU温度,防止因过热导致的降频和硬件老化。

第四部分：安装与还原

1. 反向操作： 按照拆卸的相反顺序,将所有部件安装回去。
2. 检查： 在盖上后盖之前，再次检查所有排线是否插紧,螺丝是否归位且没有拧错。
3. 盖上后盖： 对准卡扣，从边缘开始均匀按压,确保所有卡扣都扣紧。
4. 装回电池： 将电池排线插入主板并锁好。
5. 拧回所有螺丝。
6. 首次开机： 连接电源适配器，开机进入系统，检查设备管理器中所有硬件（内存、硬盘、网卡等）是否正常识别。

完成以上步骤，你的ThinkBook 15拆机、升级或维护工作就大功告成了！
