inspiron 5447拆机图

重要提示：拆机前必读

1. 失去保修：自行拆机会导致官方保修失效，如果您的笔记本仍在保修期内,请优先联系戴尔官方售后。
2. 断电断连接：务必在完全断电并拔掉电源适配器的情况下进行操作，为安全起见，建议取出内部电池（如果可拆卸）。
3. 防静电：人体静电可能精密电子元件造成损害,建议在触摸金属机箱或佩戴防静电手环后再进行操作。
4. 工具准备：准备一套精密螺丝刀（包含十字和PH0/PH00型号）、塑料撬棒（非常重要，避免划伤外壳）、镊子。
5. 拍照记录：每一步拆卸前，用手机拍下当前状态，特别是螺丝的位置和长短,方便后续安装。
6. 轻柔操作：塑料卡扣非常脆弱，切勿使用蛮力,撬棒是您最好的朋友。

第一步：准备工作与外壳拆卸

目标：移除后盖,暴露内部硬件。

1. 翻转笔记本：将笔记本D面（底部朝上）放置在柔软的布料或桌面上。

2. 拆除后盖螺丝：

   • 用合适的十字螺丝刀拧下后盖上的所有螺丝。
   • 注意：通常会有不同长度的螺丝，请务必按照不同位置分类存放,避免安装时装错。
   • 在电池仓附近，通常会有一个特殊的螺丝，拧下它才能断开电池与主板的连接（或者只是标记了电池位置，取决于具体批次）。

3. 分离后盖：

   • 后盖是通过大量的塑料卡扣固定的，使用塑料撬棒，从后盖边缘（通常是内存仓盖或标签附近）开始,小心地插入缝隙。
   • 沿着边缘缓慢移动撬棒，逐一解开卡扣，您可以听到“咔哒”声,这表示卡扣已被分离。
   • 特别注意：后盖与主板之间可能有排线连接，但 Inspiron 5447 的后盖通常是整体分离的，没有直接连接的排线，但为了安全，在完全分离前请轻轻抬起后盖,确认没有遗漏的连接。

第二步：内部硬件拆卸与升级指南

您已经可以看到 Inspiron 5447 的内部结构了,以下是主要部件的位置和操作方法。

内存升级

• 位置：内存条位于后盖的内存仓盖下方,您之前可能已经拧下了这个盖子的螺丝。
• 操作：
  1. 拧下内存仓盖的螺丝,取下盖板。
  2. 您会看到内存条两侧各有一个金属卡扣。
  3. 用手指向外同时拨开两侧的卡扣,内存条会自动弹起一个角度。
  4. 然后即可将内存条拔出，安装新内存时，以约45度角插入，然后按下,直到卡扣自动锁住。

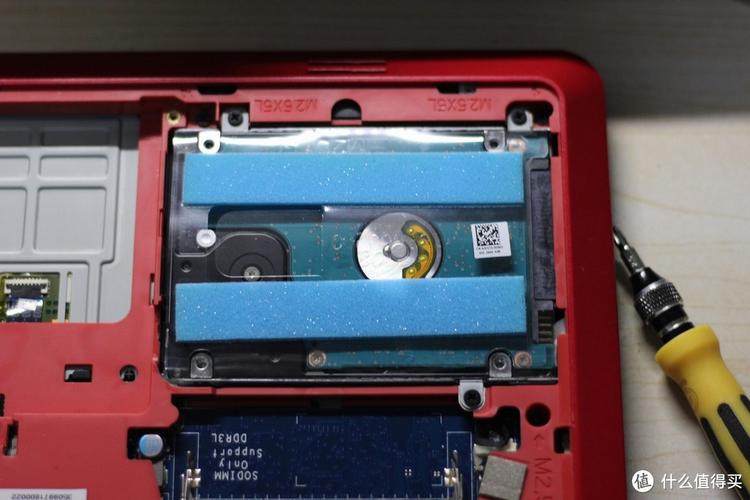

硬盘更换/升级

• 位置：2.5英寸机械硬盘或固态硬盘位于硬盘仓内,通常在主板的角落。
• 操作：
  1. 拧下固定硬盘仓的螺丝（通常是2-4颗）。
  2. 将硬盘连同其金属支架一同向上拔出。
  3. 拧下支架固定硬盘的螺丝，将旧硬盘取下,换上新的。
  4. 重要：将硬盘连同支架一同装回,并拧紧所有螺丝。

无线网卡更换/升级

• 位置：无线网卡通常位于内存条附近,天线连接在主板的角落。
• 操作：
  1. 拧下固定无线网卡天线的螺丝（非常小，通常是十字或梅花形），并取下天线。注意区分天线颜色（黑/白），不要接反。
  2. 拧下固定无线网卡本身的螺丝（通常1-2颗）。
  3. 将无线网卡以一个角度拔出。
  4. 安装新网卡时，反向操作即可,确保天线连接牢固。

清理风扇和散热器

• 位置：风扇和散热铜管是整个系统的核心，位于键盘下方,对应CPU和GPU。
• 操作：
  1. 断开风扇连接：找到连接到主板的扁平排线,小心地用撬棒将其从插座中拔起。
  2. 拆除风扇和散热器：拧下固定风扇和散热器总成的螺丝（通常是4颗），然后小心地将其向上提起，注意不要用力过猛,以免损坏散热管。
  3. 清理灰尘：使用软毛刷和吹气球（皮老虎）清理风扇叶片、散热鳍片和散热器上的灰尘，对于顽固的灰尘,可以使用压缩空气罐。
  4. 更换导热硅脂：如果CPU和GPU上的旧硅脂已经干裂或硬化，建议更换，使用无水酒精和棉签擦干净芯片表面，然后涂抹适量新的硅脂（米粒大小即可）。
  5. 安装回去：按照相反的顺序安装，确保散热器均匀地压在芯片上，然后拧紧螺丝（对角线顺序拧紧，以确保压力均匀）,最后连接好风扇排线。

第三步：完全拆解键盘与主板（高级操作）

如果您需要更换主板、屏幕或进行深度维修,需要进一步拆解。

1. 断开所有排线：

   • 拆下后盖后，在主板上可以看到连接到各个部件的排线，包括触摸板、摄像头、无线网卡（如果之前没拆）、键盘等。
   • 用撬棒小心地掀起排线锁扣（通常是Z字形或卡扣式），然后轻轻拔出排线。切勿直接拉扯排线本身。

2. 拆除键盘：

   • 翻转笔记本，将C面（键盘面）朝上。
   • 拧下键盘面所有可见的螺丝，它们通常隐藏在脚垫、标签下方。
   • 使用塑料撬棒，从键盘边缘（通常是ESC键或电源键附近）小心地撬开键盘上盖,键盘上盖通过卡扣固定。
   • 撬开后，您会看到键盘排线连接到主板,小心地断开连接。
   • 即可取下整个键盘上盖总成。

3. 断开屏幕排线：

   • 打开屏幕，键盘上盖取下后,您会看到屏幕转轴处的排线。
   • 小心地将屏幕排线从主板上拔下。

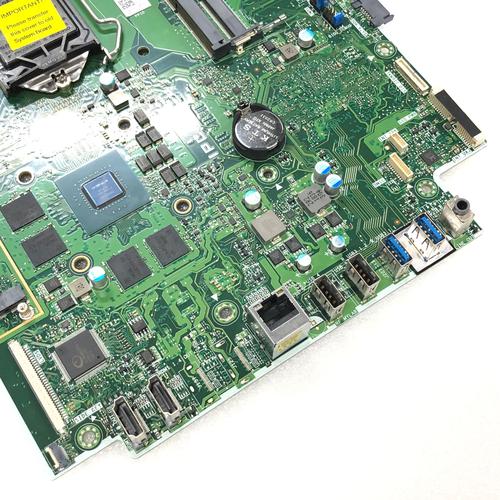

4. 拆除主板：

   • 只剩下主板通过几颗螺丝固定在机身上。
   • 拧下所有固定主板的螺丝。
   • 小心地向上抬起主板,并将其从机身上取下。

第四步：安装与还原

1. 反向操作：安装过程与拆卸过程完全相反。
2. 检查螺丝：再次确认所有螺丝都已拧紧,且长度正确。
3. 测试开机：在完全合上后盖之前，先连接电源适配器，尝试开机，确保屏幕显示正常,键盘和触摸板响应正常。
4. 合上后盖：确认一切正常后，对准卡扣，轻轻按压后盖，确保所有卡扣都扣合到位,然后拧上所有螺丝。

希望这份详细的图文指南能帮助您成功完成拆机！祝您操作顺利！
