cc2530如何实现智能家居控制？

什么是 CC2530？

CC2530 是由德州仪器推出的一款真正的片上系统解决方案，它结合了领先的 RF 收发器、增强型 8051 MCU、系统内可编程闪存、8 KB RAM 和许多其他强大的外设。

CC2530 是一个集成了 微控制器 和 无线射频 的芯片，专为 Zigbee 协议设计，它是构建 Zigbee 智能家居网关和节点的理想选择。

为什么选择 CC2530 做智能家居？

1. 成本极低：CC2530 芯片本身以及基于它的开发板（如 CC2530核心板、协调器、路由器、终端节点板）都非常便宜，非常适合学习和原型开发。
2. Zigbee 协议支持：原生支持 IEEE 802.15.4 和 Zigbee 2007/PRO 协议栈，可以稳定地组建低功耗、自组织的无线网络。
3. 生态成熟：围绕 CC2530 有非常丰富的学习资源、开源项目和社区支持，网上有大量现成的教程、代码和硬件模块。
4. 低功耗：对于电池供电的传感器节点（如门窗磁、温湿度传感器）至关重要，可以工作很长时间甚至数年。
5. 可扩展性强：可以通过 I/O 口、ADC、SPI 等外设连接各种传感器和执行器。

CC2530 在智能家居系统中的角色

在一个典型的 Zigbee 智能家居网络中，CC2530 通常扮演以下三种角色：

协调器

• 角色：网络的“大脑”和“创建者”，一个智能家居系统中只有一个协调器。
• 功能：
  • 负责启动和组建整个 Zigbee 网络。
  • 管理网络中的所有设备（节点）。
  • 允许新的设备加入网络。
  • 关键作用：作为 Zigbee 网络与上层网络（如 Wi-Fi、以太网）之间的桥梁，它将 Zigbee 网络的数据“翻译”成可以通过 Wi-Fi 发送到手机 App 或云平台的数据。
• 硬件：通常需要一个带 USB 转串口芯片的开发板，以便与电脑通信，烧录固件，并通过串口与主控（如树莓派、ESP8266/ESP32）或直接通过 USB 连接到电脑。

路由器

• 角色：网络的“中继站”和“信号放大器”。
• 功能：
  • 负责转发数据包,扩大网络覆盖范围。
  • 为终端节点提供稳定的连接。
  • 本身也可以连接电源,持续工作。
• 硬件：通常使用和协调器相同的 CC2530 开发板，但固件不同，一些智能插座、智能灯泡内置的路由器模块也基于此原理。

终端节点

• 角色：网络的“传感器”和“执行器”，是具体功能的实现者。
• 功能：
  • 传感器节点：采集数据（如温度、湿度、光照、门窗状态），并通过网络发送给协调器。
  • 执行器节点：接收来自协调器的指令，并执行相应动作（如开灯、开窗帘、打开阀门）。
• 特点：通常由电池供电，为了省电，大部分时间处于“休眠”状态，只在需要时才被唤醒。
• 硬件：可以是各种集成了 CC2530 的模块，如温湿度传感器节点、人体红外传感器节点、继电器控制节点等。

一个典型的 CC2530 智能家居系统架构

graph TD
    subgraph "Zigbee 网络 (2.4 GHz)"
        ZC[CC2530 协调器] -- USB/串口 --> RPi[树莓派/ESP32]
        ZC -- 网络管理 --> R1[CC2530 路由器]
        ZC -- 网络管理 --> R2[CC2530 路由器]
        ZC -- 数据交互 --> S1[温湿度传感器节点]
        ZC -- 数据交互 --> S2[人体红外传感器节点]
        ZC -- 数据交互 --> A1[继电器控制节点(控制灯)]
        ZC -- 数据交互 --> A2[智能插座节点]
    end
    subgraph "上层网络 (Wi-Fi / 以太网)"
        RPi -- MQTT/HTTP --> Cloud[云平台]
        RPi -- MQTT/HTTP --> App[手机 App]
        RPi -- MQTT/HTTP --> Web[Web 控制面板]
    end
    Cloud -- 远程控制 --> App
    Web -- 远程控制 --> App

工作流程示例：

1. 温湿度采集：S1 节点每 5 分钟采集一次温湿度数据。
2. 数据上报：S1 将数据通过 Zigbee 网络发送给 ZC（协调器）。
3. 数据转发：ZC 通过串口将数据发送给 RPi（树莓派）。
4. 数据处理：RPi 运行一个网关程序（如 Zigbee2MQTT），将数据封装成 MQTT 消息。
5. 数据上传：RPi 将 MQTT 消息发布到云平台。
6. 用户查看：手机 App 从云平台订阅该主题，实时显示温湿度数据。

开发流程与所需工具

硬件准备

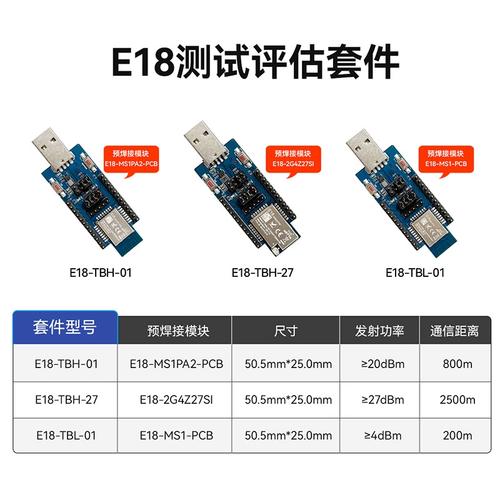

• CC2530 开发板：至少 2-3 块，推荐购买带有调试器（如 SmartRF）或至少有 USB 转串口功能的核心板。
• 传感器/执行器模块：如 DHT11/DHT22（温湿度）、HC-SR501（人体红外）、5V 继电器模块（控制电器）等。
• 杜邦线：用于连接。
• 电源：5V USB 电源或适配器。
• （可选）主控设备：如树莓派、ESP8266/ESP32，用于构建网关。

软件准备

• IDE：IAR Embedded Workbench（商业软件，有代码大小限制的免费版）或 Keil C51（需要授权）。
• 操作系统：Windows（最主流）、Linux 或 macOS。
• 驱动程序：CC Debugger 驱动。
• 烧录工具：SmartRF Flash Programmer。
• 协议栈：Z-Stack，TI 官方提供的 Zigbee 协议栈固件，你可以在网上找到各种已经编译好的 Z-Stack 固件文件（如 ZStack-CC2530-2.5.1a）。

开发步骤

烧录固件 这是最关键的一步，不同的角色需要烧录不同的固件。

1. 下载 Z-Stack 协议栈。
2. 使用 IAR 打开协议栈中的工程文件（如 Projects\zstack\Samples\SampleApp\CC2530DB）。
3. 根据你的需求修改代码（主要是设备类型和网络参数），然后编译生成 .hex 文件。
4. 使用 SmartRF Flash Programmer 将 .hex 文件烧录到你的 CC2530 开发板中。
   • 协调器固件：通常工程名包含 Coordinator 或 ZC。
   • 路由器/终端节点固件：通常工程名包含 Router、EndDevice 或 RNE。

组建网络

1. 先给协调器上电,它会自动创建一个 Zigbee 网络，并等待其他设备加入。
2. 再给路由器或终端节点上电,它们会自动搜索并加入协调器创建的网络。
3. 你可以通过串口助手（如 XCOM、SecureCRT）连接到协调器的串口，观察网络组建的日志信息。

应用开发

1. 传感器节点：编写代码读取传感器数据，然后调用 Z-Stack 的 API 函数将数据发送出去。
2. 执行器节点：编写代码接收来自协调器的数据，解析后控制相应的引脚（如通过 GPIO 控制继电器吸合/断开）。
3. 协调器：编写代码接收所有节点的数据，并通过串口发送出去；接收来自串口的指令，再发送给指定的节点。

现成的解决方案（强烈推荐新手）

从零开始编写 Z-Stack 非常复杂，耗时耗力，对于大多数项目，直接使用成熟的社区方案是更好的选择。

Zigbee2MQTT 这是一个开源的 Zigbee 网关软件，它可以在树莓派、ESP32 等设备上运行，通过一个 USB 连接的 CC2530 协调器 来管理 Zigbee 设备。

优势：

• 免写底层代码：你完全不需要接触 Z-Stack 和 C 语言。
• 标准化：将 Zigbee 设备统一转换为标准的 MQTT 协议，与 Home Assistant、HomeKit、Node-RED 等智能家居平台完美集成。
• 功能强大：支持设备发现、属性读写、事件订阅、OTA 升级等。
• 社区活跃：有大量现成的教程和问题解决方案。

使用 Zigbee2MQTT 的流程：

1. 购买一个预烧录好 Zigbee2MQTT 固件 的 CC2530 协调器模块。
2. 将该模块连接到树莓派或 ESP32 的 USB 口。
3. 在树莓派上安装并配置 Zigbee2MQTT。
4. 配置 MQTT 代理（如 Mosquitto）和 Home Assistant。
5. 上电 Zigbee 设备，Zigbee2MQTT 会自动发现它们，并创建对应的 MQTT 主题。
6. 在 Home Assistant 中即可自动添加这些设备，进行自动化和场景联动。

给新手的建议： 如果你是初学者，或者想快速搭建一个可用的智能家居系统，直接购买一个预烧录好 Zigbee2MQTT 固件的 CC2530 协调器，并结合树莓派和 Home Assistant 是最佳路径，这能让你将精力集中在应用逻辑和用户体验上，而不是在底层的无线协议调试上。

如果你想学习嵌入式系统,挑战一下自己，那么从零开始基于 CC2530 和 Z-Stack 开发一个简单的温湿度监控系统将是一次非常有价值的经历。
