⚠️ 重要安全警告：
（图片来源网络，侵删）
- 断电并等待： 在开始任何操作之前，请务必将路由器电源线拔掉，并至少等待 5-10 分钟,让内部电容完全放电。
- 防静电： 人体静电可能损坏精密的电子元件，建议佩戴防静电手环，或者在操作前触摸一下金属水管、暖气片等接地物体,释放自身静电。
- 保修失效： 拆解路由器会立即使其失去官方保修,请确保你了解并接受这一点。
- 风险自负： 以下操作存在一定风险，可能导致设备损坏,请仔细阅读并理解每一步。
第一部分：拆机准备与工具
所需工具：
- 防静电手环 (强烈推荐)
- 精密十字螺丝刀： R7000 主要使用小型十字（Phillips）螺丝，推荐使用磁头螺丝刀,方便吸附和取出螺丝。
- 塑料撬棒/卡片： 用于分离塑料卡扣,避免划伤外壳。
- 镊子： 用于夹取小螺丝或移动小元件。
- 尖嘴钳： 用于拔下天线（如果需要）。
- 小容器： 用于分类存放拆下来的螺丝,因为不同位置的螺丝可能长度不同。
第二部分：拆机步骤详解
步骤 1：准备工作与外壳分离
- 断电： 拔掉电源线。
- 移除脚垫： 将路由器翻过来，你会看到底部的四个脚垫，用热风枪稍微加热脚垫（或用吹风机），然后小心地用撬棒将其剥离,脚垫下面通常隐藏着固定外壳的螺丝。
- 拧下所有螺丝： 拧下所有从脚垫位置露出的螺丝，R7000 的外壳通常由上下两部分组成,通过卡扣和螺丝固定。
- 分离外壳：
- 将路由器翻回正面。
- 用塑料撬棒从路由器底部或侧面的缝隙入手，小心地撬开上下外壳的卡扣。动作一定要轻柔， 因为卡扣比较脆弱,用力过猛可能会导致断裂。
- 从接口（LAN/WAN/USB）端开始撬会比较容易,因为这一端的卡扣较少。
- 沿着边缘慢慢滑动撬棒,逐步分离上下壳。
步骤 2：移除外壳与内部概览

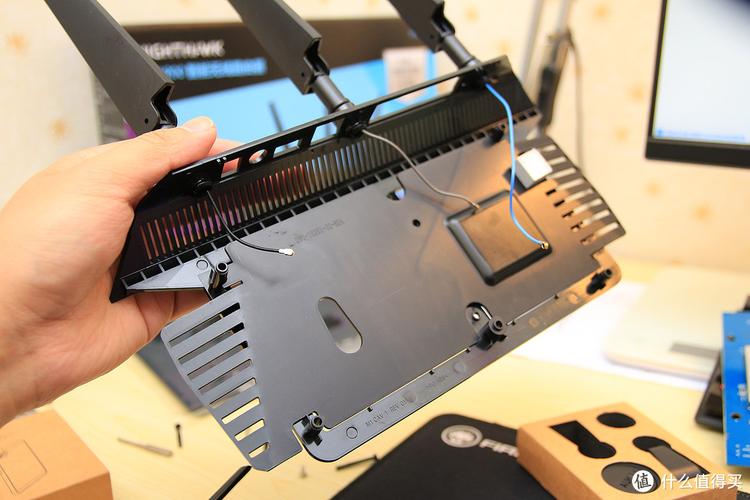

- 完全分离外壳： 当所有卡扣都松开后，上下外壳就可以分开了。注意： 上下壳之间可能还连着几根细小的天线馈线（Coaxial Cable）,不要强行拉开。
- 断开天线馈线： 仔细观察，找到连接到主板天线座上的几根白色或黑色的细线，用镊子或手指捏住连接器（通常是 Hirose 或类似型号）的塑料部分，垂直拔下,不要拉线！
- 取出主板： 现在你可以将整个主板组件从下壳中取出，主板通过几颗螺丝固定在下壳上,你可能需要先拧下这些螺丝才能完全取出。
步骤 3：主板组件详细拆解 (刷机/散热升级核心步骤)
-
移除散热片：
- 你会看到一个覆盖在 SoC（芯片）和电源 MOSFET 上的大号金属散热片,它通常通过几颗螺丝固定在主板上。
- 拧下固定散热片的螺丝。
- 散热片和芯片之间可能涂有导热硅脂，小心地取下散热片，如果粘得比较紧,可以轻轻左右扭动一下。
-
移除金属屏蔽罩 (Faraday Cage)：
- 主板上覆盖着一个巨大的金属屏蔽罩，用于防止电磁干扰,这个罩子通过许多非常小的螺丝固定。
- ⚠️ 关键： 这些螺丝长短不一，必须按位置和长度分类存放！ 最好画个简单的图或用不同的小盒子标记。
- 拧下所有小螺丝后，小心地取下屏蔽罩,下面就是路由器的核心硬件了。
-

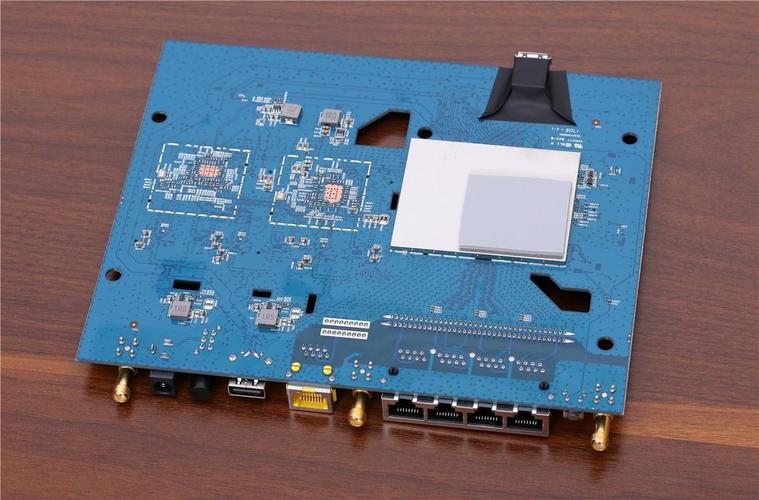

核心硬件布局：
- SoC (System on a Chip - 系统芯片)： 这是路由器的大脑，通常是一个博通（Broadcom）芯片，在 R7000 上，它是 BCM4709，它集成了 CPU、内存控制器、无线网卡控制器等，SoC 上面通常会覆盖一个小的散热片或直接粘着导热垫。
- 内存： 通常有两颗海力士的 DDR3 芯片，容量为 128MB x 2 = 256MB。
- 闪存： 用于存放固件，通常是一颗 8MB 或 16MB 的 SPI-NAND Flash 芯片（Winbond 或 Macronix）。
- 电源管理芯片： 负责将输入的电压转换为各个部件所需的工作电压,通常发热量也很大。
- 无线网卡芯片： 屏蔽罩下方还有独立的无线前端模块，用于处理 2.4GHz 和 5GHz 的信号。
第三部分：常见拆机目的与操作
目的 1：更换导热硅脂/导热垫 (改善散热)
- 清洁： 用无水酒精和高纯度棉签/无尘布，彻底清洁 SoC、电源芯片和散热片接触面的旧硅脂或导热垫。
- 涂抹：
- 对于 SoC 和电源芯片，可以涂抹薄薄一层新的高品质导热硅脂（如信越7921、Arctic MX-4）。
- 对于金属屏蔽罩，可以贴上新的导热垫（厚度根据需要选择，1-2mm 比较常见）。
- 安装： 按照与拆卸相反的顺序装回屏蔽罩和散热片,确保所有螺丝都拧紧到位。
目的 2：刷机 (安装第三方固件如 Merlin, DD-WRT)
刷机本身不需要完全拆机,但拆机可以帮助你：
（图片来源网络，侵删）
- 查看硬件版本： 主板或屏蔽罩上可能印有版本号,有助于确认固件兼容性。
- 短接引脚 (高级操作)： 对于某些“硬砖”（bricked）的路由器，可能需要短接 UART 引脚来进行串口刷机拯救,这需要查阅具体的硬件原理图来定位引脚。
- 更换 SPI Flash 芯片： 如果原厂 Flash 损坏或想更换更大容量的（如从 8MB 换成 16MB），就需要拆下芯片，这需要使用热风枪和专业的焊接技巧，风险极高，不建议新手尝试。
目的 3：更换天线
- 准备工作： 购买新的 RP-SMA 天线，R7000 使用的是外螺纹的 RP-SMA 接口。
- 操作： 拔下旧天线，拧上新的即可，这个操作不需要拆机，但如果天线馈线损坏,就需要拆机处理。
第四部分：组装与测试
- 反向操作： 严格按照拆卸的相反顺序进行组装。
- 检查螺丝： 在盖上屏蔽罩之前，务必确认所有螺丝都已归位，拧紧力矩适中,不要过紧。
- 连接馈线： 确保所有天线馈线都牢固地插回主板上,没有遗漏。
- 合上外壳： 对准卡扣位置，均匀用力将上下外壳扣合，听到“咔哒”声表示卡扣已全部到位。
- 安装脚垫： 将脚垫粘回原位。
- 通电测试： 插上电源，观察指示灯是否正常亮起，连接网络,测试各项功能是否正常。
希望这份详细的拆机指南能帮助你成功完成对 NETGEAR R7000 的操作！祝你顺利！
