Netgear R6100拆机后内部结构有何特点？

拆解前的重要提醒

1. 安全第一：在开始之前，请务必拔掉路由器的所有电源线和网线。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属水管或佩戴防静电手环。
3. 准备工具：你需要一把合适的螺丝刀（通常是 T9 或 T10 梅花螺丝刀，R6100 多为 T9）、一个塑料撬棒或薄卡片、以及一个容器（用于存放拆下的小螺丝）。
4. 保修失效：自行拆解会立即导致产品保修失效，请确保你了解并接受这一点。
5. 拍照记录：在拆解过程中，多拍一些照片，特别是排线的连接位置，这会让你在后续的组装或维修时事半功倍。

第一部分：拆解步骤

步骤 1：准备工作

• 将路由器倒置或平放在柔软的垫子上。
• 拧下底部的所有螺丝,R6100 通常有 4 个橡胶脚垫，下面各藏有一颗螺丝，拧下后，脚垫可以轻松取下。

步骤 2：分离外壳

• Netgear R6100 的外壳通常采用卡扣设计，将塑料撬棒从缝隙处插入，小心地沿着边缘滑动，撬开卡扣。
• 关键点：路由器两侧通常有天线，天线底座与外壳是连在一起的，分离外壳时，要特别注意天线底座，不要用力过猛将其折断，最好是先将一侧的卡扣全部撬开，再小心地分开另一侧。
• 分离后,你会看到路由器的内部结构，主板、散热片、天线等都连接在一起。

步骤 3：断开所有内部连接

在完全取出主板之前,你需要断开所有连接：

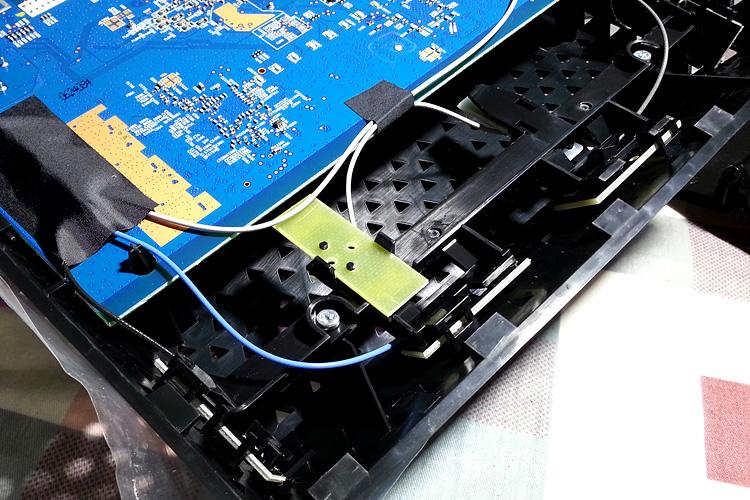

1. 天线连接：通常有两根或三根天线（2.4GHz 和 5GHz 各一根，可能还有一根用于接收），每根天线都有一个小的插头连接到主板的焊盘上，捏住插头的塑料部分，垂直向上拔出即可，不要拉扯天线线缆。
2. LED 指示灯排线：在路由器前面板下方，有一根很细的排线连接到主板，用于控制电源、WPS、互联网等指示灯，轻轻地将排线从其插槽中向上拔出，这个插槽通常有一个小卡扣，需要先打开。
3. USB 接口排线（如果你的型号带 USB）：R6100 有 USB 端口，也会有一根类似的排线连接，用同样的方法拔出。

步骤 4：取出主板和散热系统

• 当所有连接都断开后,主板就可以自由地取出了，小心地将主板从外壳中滑出。
• 你会看到,主芯片（SoC）和电源管理芯片上覆盖着一个金属散热片，散热片通常通过导热硅脂与芯片紧密贴合。
• 散热片可能通过几颗小螺丝固定在主板上,也可能只是通过导热胶粘合，如果是螺丝固定，拧下即可取下；如果是粘合，需要用撬棒小心地从一侧慢慢撬开，注意力度，避免损坏散热片或芯片。

第二部分：内部结构分析

成功拆解后,你可以看到 R6100 的核心组件：

主板

• PCB 板：绿色的印刷电路板，所有元件都焊接在上面。
• 主芯片 - SoC (System on Chip)：这是路由器的“大脑”，在 R6100 上，它通常是 Broadcom BCM4709 芯片，这是一颗强大的双核 ARM 处理器，集成了 2.4GHz 和 5GHz 的 Wi-Fi 无线射频单元，支持 802.11ac 标准，芯片上通常会印有型号和批次号。
• 内存：通常位于 SoC 旁边，是一颗黑色的方块，R6100 的内存大小通常是 128MB，你可以看到芯片上的标识，如 NANYA NT5CC128M16FP 或 Hynix HY5DU121622B。
• 闪存：用于存储路由器的固件（操作系统），通常也是一颗黑色方块，容量较小，一般为 16MB 或 32MB，标识可能为 Winbond W25Q16 或 Spansion S25FL116K。
• 电源管理芯片：负责将外部输入的电源转换为各个元器件所需的不同电压，如 3.3V、1.8V、1.2V 等。

散热系统

• 金属散热片：覆盖在主芯片和电源芯片上，通过大面积的金属表面将热量散发到空气中。
• 导热硅脂：填充在芯片和散热片之间的微小缝隙，确保热量能高效地从芯片传导到散热片，如果发现硅脂已干裂或硬化，可以考虑更换新的硅脂以改善散热。

天线系统

• 外部天线：两根可拆卸的天线，一根用于 2.4GHz 频段，一根用于 5GHz 频段，它们通过低损耗的射频线缆连接到主板上的相应焊盘。
• 内部天线：除了外部天线，主板上通常还集成了 2-3 根 PCB 板载天线，用于增强信号覆盖，尤其是在某些方向上。

接口部分

• WAN/LAN 端口：这些端口由独立的物理层芯片控制，它们通过数据线与主芯片通信。
• USB 端口（如果有）：由一个主控芯片（如 Realtek 的 Hub 控制器）管理，同样通过数据线连接到主芯片。

第三部分：拆解后的用途

拆解 R6100 通常有以下几种目的：

1. 清洁和更换导热硅脂：这是最常见的操作，旧的硅脂会失效，导致芯片过热，从而引起路由器死机、断网或性能下降，更换新的硅脂可以让路由器更稳定、运行更凉爽。
2. 刷机：R6100 是一款经典的刷机型号，由于它使用的是 Broadcom 芯片组，并且拥有相对较好的硬件规格（双核 CPU、128MB 内存），因此被许多爱好者用于安装第三方固件，如 DD-WRT 或 OpenWrt，刷机后可以获得更多功能、更强的性能和更好的自定义性。
3. 维修：如果路由器出现无法开机、端口损坏等问题，拆解是进行硬件维修的第一步。
4. 学习研究：通过拆解，可以直观地了解路由器的内部构造、工作原理和主要元器件。

Netgear R6100 的拆解难度不高，只要按照步骤小心操作，普通用户也可以完成，其内部结构清晰，核心组件（Broadcom BCM4709 SoC）也很有代表性，无论是为了简单的维护保养，还是为了进行更深度的刷机改造，拆解都是一个非常有价值的过程。

希望这份详细的教程对你有帮助！
