HP Pro One拆机图解，内部结构如何？

• 安全第一： 在开始任何拆机操作前，请务必断开所有电源线、外接设备（显示器、键盘、鼠标等），如果可能，请拔掉主机背后的电源线。
• 防静电： 静电可能会损坏精密的电子元件，请佩戴防静电手环，或在触摸金属机箱前，先触摸一下金属物体以释放自身静电。
• 保修失效： 拆机操作很可能会导致您的设备失去官方保修，请自行评估风险。
• 型号差异： HP ProOne 有多种型号和尺寸（如 G1, G2, G3, G4, G5, 600 G1/G2/G3, 400 G1/G2/G3 等），虽然核心拆机逻辑相似，但具体螺丝位置、卡扣和内部布局可能会有细微差别，本指南以最常见的 HP ProOne 400 G3/G4 / 600 G3/G4 为例进行说明，但原则适用于大多数型号。
• 记录步骤： 拆机时，建议用手机拍照记录每一步，特别是连接线和螺丝的位置，以便在装机时能顺利还原。

第一步：准备工作

1. 工具：
   • 螺丝刀套装： 您需要一套包含不同尺寸和类型的螺丝刀，特别是十字螺丝刀，可能还需要PH0 或 PH00的精密螺丝刀。
   • 塑料撬棒/卡片： 用于分离塑料卡扣，避免划伤外壳。
   • 防静电手环（强烈推荐）。
2. 工作空间： 找一个干净、宽敞、光线充足的工作台，铺上软布或防静电垫，防止刮伤一体机外壳。

第二步：拆机图解步骤

外壳分离

这是最关键也是最需要耐心的步骤,因为外壳通常由多个塑料卡扣固定。

1. 移除支架底座 (如果存在):

   • 大多数HP ProOne都配备一个可调节的VESA支架底座。
   • 您需要找到将支架底座固定在显示器背部的大号十字螺丝，通常在显示器背面下方的凹槽里，或者支架与显示器连接的轴心处。
   • 用合适的螺丝刀拧下这些螺丝（通常是2-4颗），然后就可以将整个底座取下。

2. 分离后盖/后壳:

   • 将一体机屏幕正面朝下,轻轻地放在铺好软布的工作台上。
   • 从显示器背面的边缘开始，用塑料撬棒或薄卡片小心地插入外壳缝隙中。
   • 沿着边缘慢慢滑动,逐一解开塑料卡扣，您会听到“咔哒”声，这是卡扣分离的声音。
   • 注意： HP一体机通常有两种设计：
     • 一体式后盖： 整个背面是一块完整的塑料盖板，需要从四周全部撬开。
     • 分体式后盖： 后盖分为上、下两部分，只需分别撬开。
   • 撬开所有卡扣后,小心地将后盖向上或向一侧滑动取下。请勿完全拉脱，因为内部可能还连着一些排线。

3. 断开内部排线:


   （图片来源网络，侵删）
   • 取下后盖后,您会看到内部的结构，首先需要断开连接到主板和屏幕的各种排线。
   • 摄像头排线： 通常在屏幕顶部，有一个小的、带锁扣的排线插头，先向上或向外拨开锁扣，然后垂直拔出排线。
   • 触摸屏排线 (如果配备)： 类似摄像头排线，也是一个带锁扣的小插头。
   • 电源/控制板排线： 连接在主板和电源/控制板之间，通常也是锁扣式设计。
   • 显示屏LVDS排线： 这是连接主板和屏幕最粗、最重要的一根排线，它通常有一个大的锁扣，必须先完全打开锁扣，然后才能拔出排线，千万不要硬拔！

核心组件拆卸

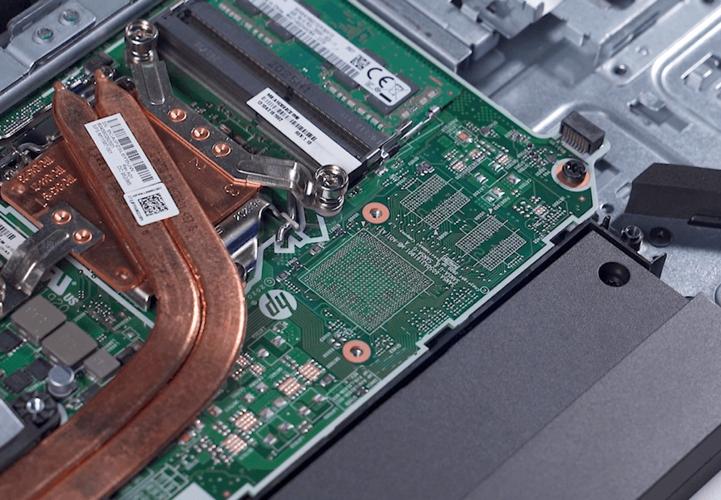

您已经能看到内部的核心部件了：主板、内存、硬盘、风扇等。

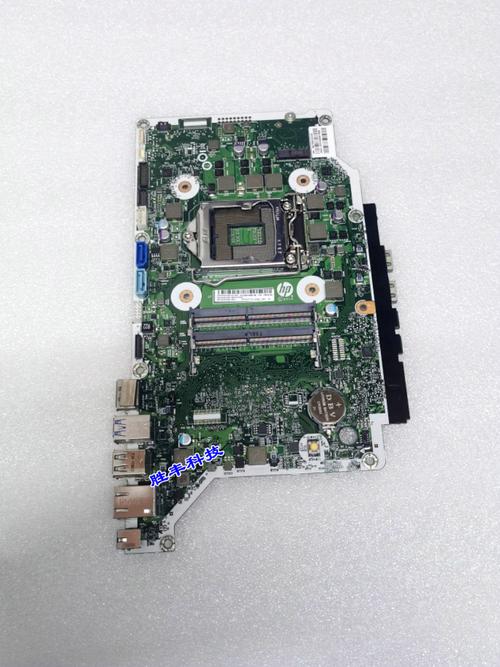

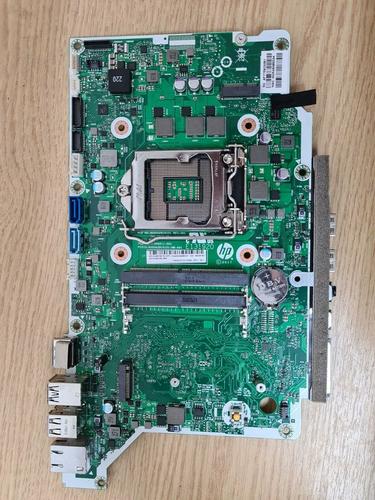

4. 移除主板:

   • 主板是所有组件的中心,要移除它，需要先断开所有连接：
     • 天线线： 如果有无线网卡，会看到两根细长的天线线，拧下它们连接到主板上的螺丝式接头。
     • 所有排线： 确保之前已经断开。
   • 主板通常由几颗十字螺丝固定在机箱框架上，拧下这些螺丝。
   • 小心地抬起主板的一端,然后从另一端滑出，注意不要拉扯到任何残留的线缆。

5. 拆卸内存:

   • 内存条通常安装在主板上,两侧有金属卡扣。
   • 用手指向外掰开两侧的卡扣,内存条会自动弹起一个角度。
   • 然后抓住内存条两端,以约45度角拔出。

6. 拆卸存储硬盘:


   （图片来源网络，侵删）
   • SSD固态硬盘：
     • 通常使用一个小的金属支架或塑料托架固定。
     • 拧下固定支架的螺丝,然后连同支架一起拔出SSD。
   • 机械硬盘：
     • 通常位于一个专门的硬盘笼中。
     • 拧下固定硬盘的螺丝,然后拔出SATA数据线和电源线。
     • 或者,整个硬盘笼可以作为一个模块被拆卸下来。

7. 拆卸无线网卡 (如果需要):

   • 无线网卡通常通过一根或两根天线线连接,并用一颗小螺丝固定在主板的PCIe插槽上。
   • 先拧下天线线,再拧下固定螺丝，然后垂直拔出网卡。

8. 拆卸风扇:

   • CPU散热风扇通常由几颗螺丝固定在散热器上。
   • 拧下螺丝后,就可以拔出风扇，注意风扇的电源线。

第三步：装机与还原

装机是拆机的逆向操作,请务必按照相反的步骤进行，并参考您之前拍摄的照片。

1. 安装新组件： 将新购买的内存、硬盘、无线网卡等按照上述拆卸的相反步骤安装到位。
2. 连接排线： 仔细地将所有排线（摄像头、触摸屏、LVDS等）插回原来的位置，并确保锁扣扣紧。
3. 安装主板： 将主板对准位置，轻轻放回框架，拧上固定螺丝。
4. 合上外壳： 将后盖对准边缘，均匀用力按压，确保所有卡扣都“咔哒”一声扣合到位。
5. 安装支架底座： 将底座装回，拧上固定螺丝。
6. 最终测试：
   • 不要急着装回所有螺丝！
   • 连接好电源、键盘、鼠标和显示器。
   • 开机,进入BIOS（通常开机时按F10或F2），确认所有硬件（尤其是新加的内存和硬盘）被正确识别。
   • 进入操作系统,检查设备管理器，确保所有驱动正常。
   • 测试触摸屏、摄像头等功能是否正常。
   • 确认一切无误后,关机，最后拧上剩余的所有装饰螺丝。

希望这份详细的图解指南能帮助您顺利完成HP ProOne的拆机工作！祝您好运！
