ThinkPad T550拆机教程有哪些关键步骤？

重要提示与准备工作

安全第一！

• 断开所有连接： 在开始任何操作之前，请确保电脑已完全关机，并拔掉电源适配器、所有外接设备（如鼠标、U盘等）。
• 释放静电： 人体静电可能精密的电子元件造成损坏，请触摸一下金属物体（如暖气片或未上漆的金属机箱）以释放静电,或者佩戴防静电手环。
• 工作环境： 在一个干净、光线充足、平坦的软垫（如毛巾）上进行操作,避免刮伤外壳或丢失小螺丝。

所需工具

• 塑料撬棒/塑料卡片： 避免使用金属工具撬动塑料卡扣，以免造成损坏,旧银行卡或吉他拨片是很好的替代品。
• 小型十字螺丝刀： 用于拧下固定后盖和内部组件的螺丝,T550主要使用PH0和PH1两种规格。
• 防静电手环（可选但推荐）： 最大限度保护主板和敏感元件。
• 磁力吸盘或小磁铁（可选）： 方便吸附和取出细小的螺丝,防止丢失。
• 容器（可选）： 用于分类存放从不同位置拆下的螺丝,因为它们的长度可能不同。

了解你的ThinkPad T550

• 电池类型： T550通常内置一块可拆卸的内置电池（通过螺丝固定在主板上），而不是像T系列老前辈那样可以轻松取下的“电池托盘”,这一点是拆机的关键。
• RAM和SSD/HDD位置： 内存条和硬盘通常设计在底部，方便用户自行升级,无需拆解整个机身。

详细拆机步骤

第一步：准备工作与移除底部盖板

1. 翻转电脑： 将ThinkPad T550屏幕朝下,背面朝上放置在软垫上。
2. 拆下底部盖板螺丝： 使用PH0小型十字螺丝刀，拧下固定后盖的所有螺丝。注意：
   • T550的螺丝长度不一,请务必记住或分类存放它们。
   • 特别注意内存仓旁边有两个较长的螺丝，它们用于固定内置电池,不要与其他螺丝混淆。
   • 有些螺丝可能会被脚垫或标签覆盖,需要先用撬棒将其揭开。
3. 分离后盖： 拧下所有螺丝后，将电脑放平，用塑料撬棒从后盖的缝隙处（通常是散热出风口附近）开始，轻轻撬开卡扣，T550的后盖卡扣非常多，需要耐心地沿着边缘一圈一圈地撬开,直到所有卡扣都松开。

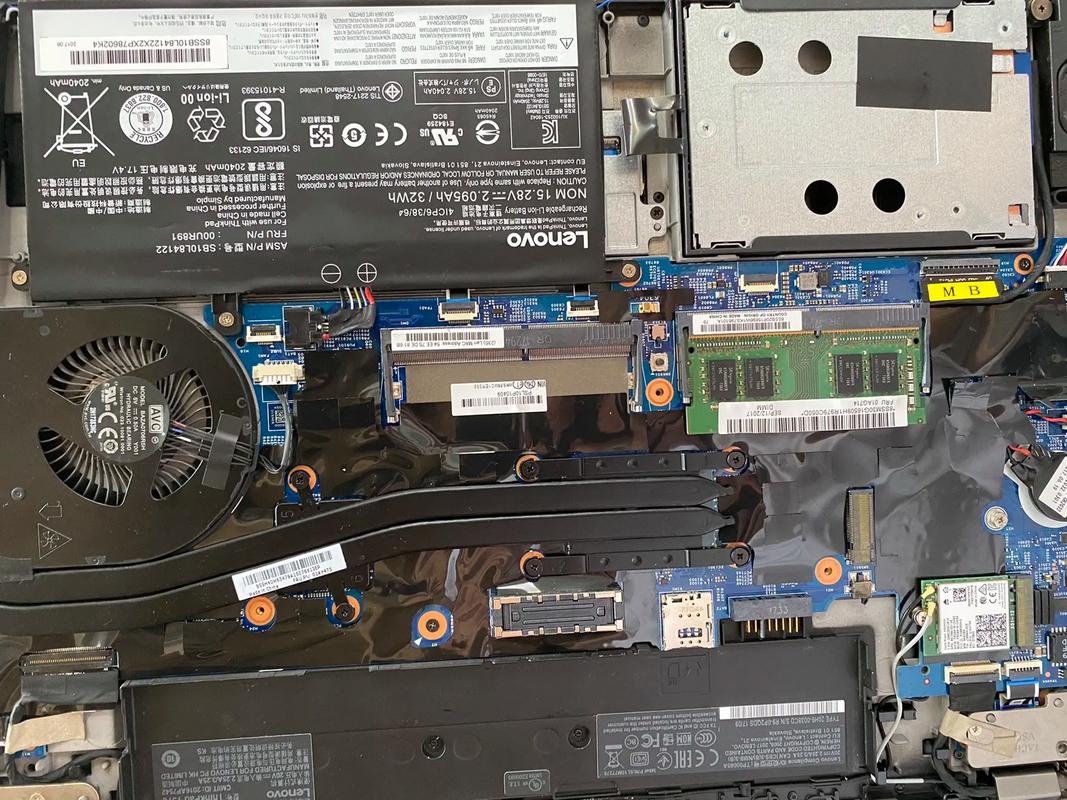

4. 取下后盖： 当所有卡扣都松开后，小心地将后盖向上抬起并取下，你将看到内部的主板、散热模组、电池等组件。

第二步：断开内置电池连接（关键步骤！）

警告： 在进行任何内部操作前，必须先断开内置电池的连接，否则短路风险极高,可能导致主板永久性损坏！

1. 找到电池连接器： 内置电池通常位于机身下半部分，由一个宽的、白色的塑料排线连接到主板上,这个连接器通常位于主板的左下角或右下角。
2. 断开连接器： 小心地将连接器上的黑色塑料卡扣向上或向外轻轻拨开（不同设计可能方向不同），然后水平地将排线从插座中拔出。切勿垂直向上拔！

第三步：移除散热模组

1. 拆下散热模组螺丝： 散热风扇和热管通常由几颗螺丝固定，拧下这些螺丝（同样可能长度不一）。
2. 拔掉风扇电源线： 在散热风扇的连接器处,轻轻将排线拔下。
3. 取下散热模组： 小心地将散热模组从主板上取下，取下后，可以顺便清理风扇和热管上的旧硅脂,为更换新硅脂做准备。

第四步：移除各类排线和屏蔽罩

1. 拔掉所有排线： 你会看到连接到主板各处的排线，
   • 键盘/触摸板排线： 通常连接在主板中央。
   • 屏幕排线： 从屏幕转轴处引出,连接到主板。
   • 无线网卡（WLAN）天线： 两根细小的白色线缆,连接在无线网卡的两个金属触点上。
   • USB/读卡器等扩展口排线。
   • 拔取方法： 和电池排线一样，先拨开黑色卡扣，然后水平拔出，动作要轻柔,避免折断排线。
2. 移除主板屏蔽罩： 主板上覆盖着很多金属屏蔽罩，它们通常由几颗小螺丝固定，拧下这些螺丝后，就可以用撬棒小心地将其取下，取下屏蔽罩后,下面的芯片和电路就暴露出来了。

第五步：拆下主板与核心组件

1. 拆下主板螺丝： 主板由许多螺丝固定在机身上,请仔细拧下所有这些螺丝。
2. 断开剩余连接： 在主板完全松动之前，再次检查并确保所有连接（如电源按钮排线等）都已断开。
3. 取下主板： 小心地将主板从机身上抬起并取出，你就可以清晰地看到并更换以下组件：
   • 无线网卡： 通常由一个小的螺丝固定,拔掉天线后即可取下。
   • CMOS电池： 用于保存BIOS设置，通常是一个银色的纽扣电池，由一个卡扣固定,可以轻松取下。
   • 内存条： 拨开两侧的卡扣，内存条会自动弹起,即可取出。
   • 固态硬盘/机械硬盘：
     • SSD： 通常使用一个支架固定,拧下支架的螺丝即可取出。
     • HDD： 如果有,通常由四颗螺丝固定在硬盘托架上。

安装与还原

安装过程与拆机过程完全相反,请遵循以下原则：

1. 清洁与涂抹硅脂： 如果取下了散热模组，务必清理掉旧硅脂,并在CPU和GPU核心上涂抹一层薄而均匀的新硅脂。
2. 螺丝归位： 严格按照拆下的顺序和位置，将所有螺丝拧回，特别是不同长度的螺丝,拧错位置可能会导致主板损坏或无法安装。
3. 排线连接： 在连接排线时，确保插头完全插入，并且黑色卡扣已经扣回原位并听到“咔哒”声。
4. 最后连接电池： 在确认所有组件都已安装到位且连接无误后，最后一步才是连接内置电池排线。
5. 测试： 在完全装上后盖之前，可以先连接电源适配器，尝试开机，如果能正常进入BIOS，说明基本安装正确，然后关机,再装上后盖并拧紧所有螺丝。

总结与建议

• 耐心是关键： ThinkPad的内部结构紧凑，卡扣多,操作需要极大的耐心和细心。
• 记录过程： 如果不熟悉，可以用手机拍照记录每一步,特别是排线和螺丝的位置。
• 官方手册： 如果需要最权威的指导，可以在IBM/Lenovo的官方网站上搜索你电脑型号的 Hardware Maintenance Manual (HMM),里面有官方的拆解图解。
• 量力而行： 如果你对自己的动手能力没有信心，或者拆机目的是为了更换复杂的部件（如主板）,建议寻求专业人士的帮助。

希望这份详细的教程能帮助你成功完成ThinkPad T550的拆机！
