iPad Pro 9.7寸的官方拆机图非常稀少，苹果官方通常不会发布详细的内部结构图，我们能看到的大部分拆机图和信息都来自专业的第三方拆解机构，如 iFixit。
下面我将为您详细介绍这款设备的内部结构、拆机难度、关键部件以及拆解步骤，并配上 iFixit 提供的官方高清拆解图。
iPad Pro 9.7寸 拆机概览
这款设备是苹果在2025年推出的,首次将Pro系列带到了9.7英寸的尺寸上，它的内部结构紧凑，集成度高，也首次在iPad上引入了True Tone显示技术，这使得拆解过程比普通iPad更为复杂。
关键信息：
- 型号： A1673 (Wi-Fi), A1674 (Wi-Fi + Cellular), A1675 (Wi-Fi + Cellular, 中国大陆)
- 发布日期： 2025年3月
- 核心看点： A9X芯片、四扬声器、True Tone显示屏、支持Apple Pencil
iFixit 官方拆解图解 (高清)
以下图片来源于 iFixit 的官方拆解报告，展示了从外到内的详细步骤和内部结构。
外观与初步拆卸
拆解的起点是屏幕,由于使用了强力的胶水，需要使用热风枪或加热垫软化胶水，并用吸盘和撬片小心地分离屏幕和后盖。
图1：设备正面
- 可以看到整个屏幕被玻璃覆盖,边框非常窄。
(图片来源: iFixit)
图2：分离屏幕
- 使用吸盘和撬片,从屏幕下方的缝隙开始，小心地撬开屏幕组件。
(图片来源: iFixit)
内部核心部件 (屏幕打开后)
一旦屏幕被打开,就能看到 iPad Pro 9.7 寸的“五脏六腑”，内部布局非常规整，但排线众多，需要格外小心。
图3：内部全貌
- 这是打开屏幕后看到的内部结构,电池占据了大部分空间，主板位于顶部，扬声器在两侧。
(图片来源: iFixit)
图4：电池
- 容量为 7812 mAh，采用胶水固定在机身上，拆卸时需要小心地切割胶线。
(图片来源: iFixit)

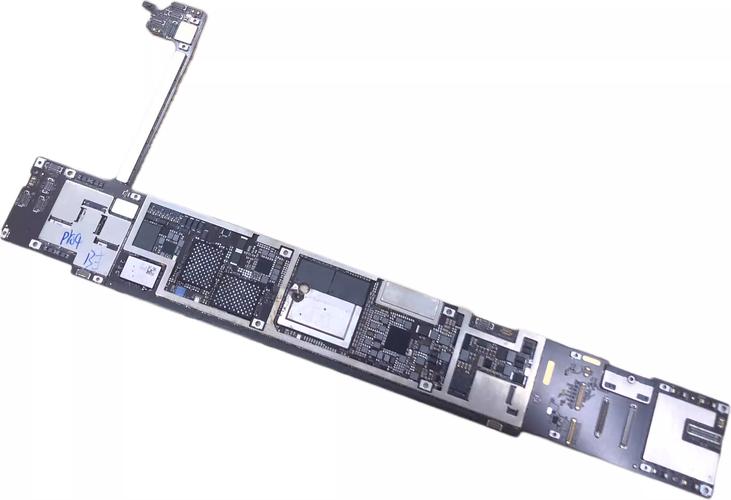

图5：主板
- 主板位于设备顶部,这是设备的核心，集成了所有主要组件。
- A9X 芯片： 位于主板中央，带有金属散热罩，性能强大，是这款平板电脑的“大脑”。
- 内存： 据拆解证实，iPad Pro 9.7寸配备了 4GB RAM，远超同期其他iPad的2GB，是其“Pro”身份的重要体现。
- 其他还包括存储芯片、无线模块等。
(图片来源: iFixit)
图6：True Tone 显示屏排线
- 这是拆解中最复杂的部分之一,True Tone功能通过一个额外的环境光传感器实现，其排线从屏幕延伸到主板，在拆卸屏幕时，这个排线非常容易损坏，是拆解的主要风险点。
(图片来源: iFixit)
图7：扬声器阵列
- iPad Pro 9.7寸配备了四个扬声器，分别位于顶部和底部两侧，这种设计提供了远超普通iPad的立体声外放效果，是其影音体验的一大亮点。
(图片来源: iFixit)
图8：摄像头模块
- 后置摄像头为1200万像素,支持Live Photos，前置摄像头为500万像素，支持Retina闪光灯（屏幕闪光）。
(图片来源: iFixit)
拆机难度与注意事项
根据 iFixit 的评分，iPad Pro 9.7寸的维修难度为 7/10（10为最难）。
主要难点和风险：
- 屏幕胶水： 屏幕和后盖之间使用了大量的胶水，需要加热才能软化，操作不当容易损坏屏幕或后盖。
- True Tone 排线： 如上所述，这条排线非常脆弱且位置刁钻，是整个拆解过程中最容易损坏的部件之一，一旦损坏，True Tone功能将失效。
- 电池粘合： 电池同样用胶水牢牢固定，拆卸时需要使用专用工具（如电池分离线）小心地切割，避免刺穿电池导致危险。
- 螺丝规格多样： 内部使用了多种不同长度和规格的螺丝，拆卸和回装时必须分门别类，装错可能导致内部组件损坏。
iPad Pro 9.7寸的内部设计体现了苹果一贯的集成化和紧凑风格，虽然其内部结构并非杂乱无章，但True Tone排线的脆弱性和强力的胶水固定使得它对于普通用户来说维修难度较高。
如果您不是专业的维修人员，强烈建议：
- 不要轻易尝试自行拆解，尤其是在没有专业工具（热风枪、撬片、吸盘等）和经验的情况下。
- 如果设备需要维修,请务必寻找信誉良好的专业维修店。
希望这些详细的拆机图和信息能帮助您更好地了解 iPad Pro 9.7寸的内部构造！
