⚠️ 重要提示与准备工作
- 风险自负：拆机会失去保修，操作不当可能导致设备损坏,请确保你了解相关风险。
- 完全关机：确保笔记本电脑已完全关机,而不是仅仅进入睡眠或休眠模式。
- 断开所有连接：拔掉电源适配器、所有外接设备（如鼠标、U盘、显示器等）。
- 释放静电：在接触电脑内部部件前，请触摸一下金属物体（如暖气片或未上漆的机箱金属部分）以释放身体静电，防止静电击穿精密电子元件,最好佩戴防静电手环。
- 准备工具：
- 小十字螺丝刀：这是最主要的工具。
- 塑料撬棒/塑料卡片：用于撬开塑料卡扣,避免划伤外壳。
- 防静电手套（可选）：推荐佩戴,保护手部和部件。
- 磁吸垫（可选）：防止螺丝丢失。
- 拍照记录：在拆卸每一步之前，用手机拍下当前状态，特别是拆卸排线时，拍照可以清楚地记住其连接方向和位置,这是避免返工和出错的关键。
- 笔记本型号确认：戴尔 Latitude 系列有很多相似型号，请确保你的笔记本型号是 Latitude 3330,其他型号的螺丝位置和内部结构可能不同。
🛠️ 第一步：准备工作与移除底部护盖
- 将笔记本翻转过来,背面朝上。
- 你会看到背盖由多颗螺丝固定，螺丝会有不同的长度，强烈建议在拆下后立即将螺丝按位置排列好,方便后续安装。
- 拆下所有螺丝，注意观察是否有隐藏在橡胶脚垫或标签下的螺丝，Latitude 3330 的橡胶脚垫通常是直接粘在外壳上的,但最好检查一下。
- 拧下所有螺丝后,将笔记本正面朝上。
- 从后盖（靠近屏幕铰链）的缝隙处，用塑料撬棒小心地撬开卡扣，沿着边缘慢慢滑动,逐步分离后盖和底盘。
- 当卡扣都分离后，后盖就可以取下了。注意：后盖和底盘之间可能还连接着一些排线（如状态灯、无线开关等），如果遇到阻力，不要用力拉扯,检查是否有未断开的排线并小心断开。
🔧 第二步：内部主要组件拆卸

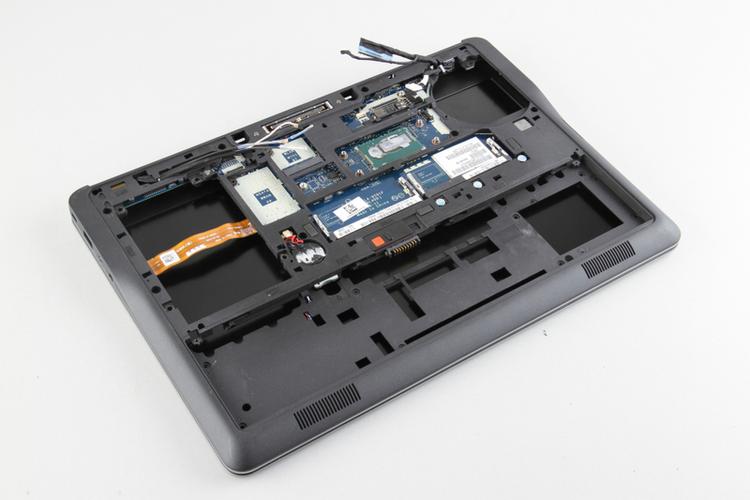

取下后盖后，你就可以看到内部结构了,以下是常见升级和维护的步骤：
（图片来源网络，侵删）
A. 升级内存
Latitude 3330 通常有 2 个内存插槽，位于散热风扇下方,被一个金属或塑料盖板覆盖。
- 找到内存条上方的盖板,拧下固定盖板的螺丝。
- 取下盖板,即可看到内存条。
- 内存条两侧各有一个小卡扣，向外拨动这两个卡扣,内存条会自动弹起一个角度。
- 以约45度角捏住内存条两端,将其拔出。
- 安装新内存时，对准插槽的缺口，以相同角度斜着插入，然后按下，直到两侧卡扣“咔哒”一声自动扣住。

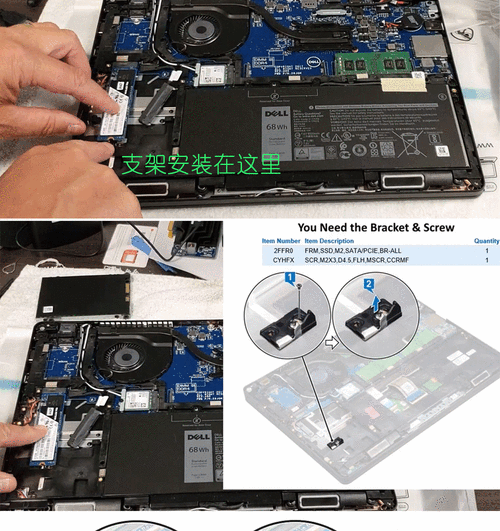

B. 更换或加装固态硬盘
Latitude 3330 通常使用 2.5英寸的机械硬盘或固态硬盘,位于主硬盘仓内。
- 找到主硬盘仓,它通常由一个金属支架固定。
- 拧下固定支架的螺丝。
- 将整个硬盘连同支架一起取出。
- 拧下硬盘两侧的固定螺丝,将硬盘从支架上取下。
- 将新硬盘安装到支架上,拧好螺丝。
- 将装好硬盘的支架装回原位,拧紧固定螺丝。
C. 清理风扇和更换散热硅脂
如果电脑散热不佳或噪音变大,这是必要的维护步骤。
- 断开电池连接：为了安全，在操作前请先断开电池连接，找到主板上的电池排线（通常是一条黑色或白色的线，连接在主板的角落）,用指甲或撬棒小心地将其从插座中拔出。
- 拆卸散热模组：
- 拧下固定散热铜管和风扇的几颗螺丝。
- 拧下螺丝后，散热模组可能仍然被一些旧的硅脂粘在CPU/GPU芯片上，请不要直接垂直向上拔！应该先轻轻地左右或前后晃动，让硅脂松动,然后慢慢取下。
- 小心地将散热模组从机箱中取出,注意不要拉扯到连接风扇的排线。
- 清洁：
- 用棉签或软布擦拭散热鳍片上的灰尘。
- 用高纯度异丙醇和无尘布,仔细清理CPU和GPU芯片上的旧硅脂。
- 涂抹硅脂：
- 在CPU和GPU芯片中央挤一颗米粒大小的硅脂。
- 将散热模组的底座对准芯片，轻轻按压并旋转一下，让硅脂均匀分布，然后拧回螺丝，建议对角线顺序拧紧,以确保压力均匀。
- 重新连接电池排线：将电池排线插回原位。
D. 拆卸无线网卡
- 找到无线网卡,它通常有两个天线连接在金属屏蔽罩上。
- 拧下固定无线网卡或其屏蔽罩的螺丝。
- 将无线网卡从Mini PCIe插槽中拔出。
- 拆下天线：天线是通过一个小金属套管卡在网卡上的，用手指捏住金属套管，垂直向上拔出即可，安装时，先将天线头插入网卡接口,然后将金属套管套回去压紧。
🔌 第三步：拆卸键盘和触摸板（高级操作）
如果你想更换键盘、触摸板或清理内部，需要拆卸整个上盖总成。这一步难度较高，请务必拍照！
（图片来源网络，侵删）
- 移除电池：这是必须的步骤,防止短路。
- 断开排线：在取下上盖之前，需要断开所有连接到主板的排线，主要包括：
- 键盘排线
- 触摸板排线
- 电源按钮排线
- 无线开关/状态灯排线
- 摄像头排线（如果有） 这些排线通常通过一个小的塑料卡扣固定，用指甲或撬棒轻轻挑起卡扣,然后水平拔出排线。
- 拆卸键盘固定螺丝：翻转笔记本，你会看到键盘周围有数颗隐藏在脚垫或标签下的螺丝,将它们全部拧下。
- 分离上盖：将笔记本正面朝上,慢慢打开屏幕。
- 从屏幕转轴附近开始，用塑料撬棒小心地撬开键盘边框和底盘的卡扣，沿着边缘慢慢滑动,逐步分离整个上盖总成。
- 当上盖完全分离后，就可以看到键盘和触摸板的排线，断开它们,然后就可以取下键盘和触摸板进行更换或清洁。
🔄 第四步：重新组装
- 反向操作：按照拆卸的相反顺序进行组装。
- 检查排线：在连接任何排线之前，仔细检查排线是否有损坏，并确认插头的方向是否正确，轻轻插到底,确保卡扣扣紧。
- 对齐螺丝孔：在盖上后盖或安装任何部件时，确保所有螺丝孔都对齐，不要强行拧入,否则可能会损坏螺纹或塑料卡扣。
- 不要立即开机：完成所有组装后，先不要安装电池，连接电源适配器，尝试开机测试一下基本功能是否正常，如果一切正常，再关机，断开电源，安装好电池,然后盖上后盖。
📌
Latitude 3330 的拆机设计相对中规中矩，难度适中，最关键的是耐心、细心和拍照记录，对于内存和硬盘这类常规升级，操作非常简单,而涉及散热系统和键盘的拆卸则需要更多的经验和谨慎。
如果你在拆机过程中遇到任何困难，建议先停下来，查阅相关资料或视频，不要强行操作,祝你拆机顺利！
