重要警告与准备工作
安全第一：
（图片来源网络，侵删）
- 断开所有连接： 在开始之前，请务必将笔记本连接的电源适配器、所有外接设备（如鼠标、U盘、显示器等）全部断开。
- 移除电池： 这是最关键的一步，Latitude 3330 的电池通常是内置的，需要拆开后盖才能移除，请务必在拆机第一步就将电池断开，以避免短路、触电或损坏硬件的风险。
- 防静电措施： 人体静电可能会精密的电子元器件造成永久性损坏，建议在干燥、洁净的环境下操作，并佩戴防静电手环，或经常触摸金属物体（如未上漆的电脑机箱）来释放静电。
- 记录步骤： 拆机过程步骤较多，建议用手机拍照记录下每一步的螺丝位置和部件连接方式,以便在安装时能准确还原。
- 轻柔操作： 笔记本内部结构紧凑，请使用合适的工具,避免用力过猛导致塑料卡扣断裂或线路损坏。
所需工具：
- PH00 十字螺丝刀：用于拆卸大部分螺丝。
- 塑料撬棒或塑料卡片：用于撬开塑料卡扣,避免划伤外壳。
- 防静电手环（推荐）：防止静电损坏。
- 小容器：用于分类存放拆下来的不同长度和规格的螺丝,避免混淆。
拆机步骤详解
第一步：移除内置电池
这是所有操作的前提。
- 将笔记本电脑翻过来，使D面（底面）朝上。
- 使用 PH00 螺丝刀，拧下后盖的所有螺丝，Latitude 3330 的后盖螺丝通常分布在四周，数量可能在 10-15 颗左右。注意： 有些螺丝可能较长，有些较短,请务必分开放置。
- 用塑料撬棒从后盖的缝隙处轻轻插入，小心地撬开塑料卡扣，后盖通常从中间或某个角落开始,然后沿着边缘逐步分离。

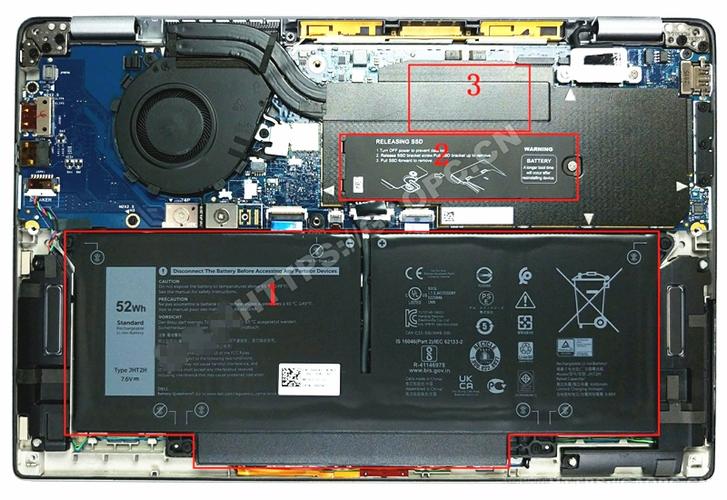

- 后盖取下后，你将看到内部的组件，包括电池、内存、硬盘、无线网卡等。
- 找到电池的连接器，它通常是一根或两根从电池引出的、带有白色或黑色塑料块的排线。
- 小心地将排线插头从主板上拔出。注意： 不要直接拉扯排线，要捏住插头的塑料部分,垂直向上拔出。
- 至此，电脑已完全断电,可以安全地进行后续操作。
第二步：移除内存
- 内存条通常被两端的金属卡扣固定。
- 同时向外拨动两边的卡扣,内存条会自动弹起一个角度。
- 以 45 度角捏住内存条的两端,将其从插槽中拔出。
第三步：移除无线网卡
- 无线网卡通常是一块小小的电路板,通过两根天线线缆连接到主板。
- 找到并拔掉连接到无线网卡上的两根天线，天线通常是细小的、带金属头的线缆，拔出时非常轻柔,捏住金属头根部拔出即可。
- 拧下固定无线网卡到主板上的小螺丝。
- 将无线网卡以一个角度从 Mini-PCIe 插槽中滑出,然后取下。
第四步：移除硬盘
- Latitude 3330 通常使用 2.5 英寸的机械硬盘或固态硬盘。
- 硬盘被一个金属或塑料支架固定住,拧下固定支架的螺丝。
- 取下支架，硬盘就可以从主板的 SATA 接口和 SATA 电源接口上拔出。
- 拔下硬盘时，同样要捏住接口的塑料部分,垂直拔出。
第五步：移除键盘和掌托
这是拆解中最需要耐心的步骤之一。
-
键盘：
（图片来源网络，侵删）- 首先移除屏幕边框上的所有螺丝（如果有）。
- 用塑料撬棒从屏幕边框和键盘面之间的缝隙开始，小心地撬开塑料卡扣，边框通常由多个卡扣固定,需要沿边缘慢慢分离。
- 边框取下后，键盘就会被暴露出来,键盘通常通过一根扁平的排线连接到主板。
- 小心地将键盘排线插头从主板上拔出。
- 整个键盘组件就可以被抬起取下。
-
掌托/上盖：
- 移除键盘后，你将看到掌托（即电源键、触摸板所在的部分）。
- 掌托下方通常还隐藏着几颗螺丝,需要拧下。
- 同样使用塑料撬棒,小心地分离掌托与机身外壳的卡扣。
- 掌托取下后,触摸板的排线也需要从主板上拔下。
第六步：断开屏幕排线与摄像头排线
- 在键盘和掌托下方，你会看到连接屏幕转轴的排线,以及连接前置摄像头的排线。
- 这两根排线通常都有一个小的塑料卡扣，需要先向上或向侧面拨开,然后才能将排线从插槽中抽出。
- 小心操作,避免弄断排线或损坏插槽。
第七步：移除屏幕总成
- 屏幕总成（屏幕、屏幕边框、转轴）只剩下连接到主板的几根排线了。
- 在屏幕底部转轴附近，通常还有一颗螺丝固定着屏幕数据线,请拧下它。
- 彻底断开所有屏幕相关的排线（数据线、摄像头线）。
- 小心地抬起屏幕总成，并将其从机身上取下。注意： 屏幕总成很脆弱，请妥善放置,避免磕碰。
第八步：移除散热模组
- 屏幕和掌托移除后，主板的“全貌”就展现在眼前了。
- 散热模组（风扇、散热片、热管）通常被几颗螺丝固定在主板上。
- 拧下固定散热片的所有螺丝。
- 注意： 有些螺丝下面有垫片,请一并取下并记住其位置。
- 小心地抬起散热模组，由于散热膏可能已经干涸，模组可能会粘在CPU/GPU芯片上，请不要强行拉扯,轻轻左右晃动即可取下。
- 取下后，可以顺便清理风扇和散热片上的灰尘,并检查是否需要更换新的散热硅脂。

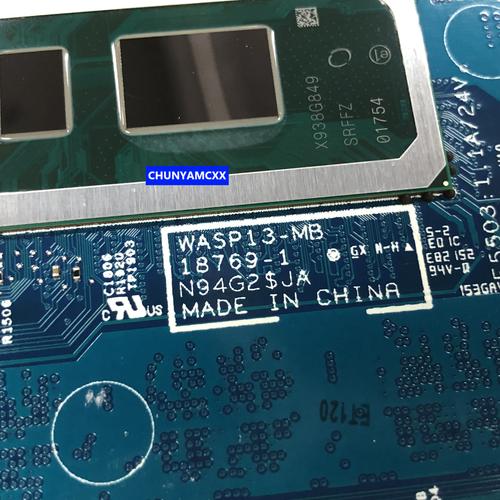

第九步：移除主板
- 主板被所有底部的螺丝固定着,请检查并拧下所有剩余的固定螺丝。
- 确认所有排线（如USB接口排线、电源开关排线等）都已断开。
- 小心地将主板从机身上抬起并取出。
安装与还原
安装过程与拆解过程完全相反，请按照之前的照片记录,反向操作：
- 将新主板装入机箱并拧紧螺丝。
- 重新安装散热模组，务必在CPU和GPU芯片上均匀涂抹新的散热硅脂。
- 按照原样连接所有排线和数据线。
- 依次安装屏幕总成、掌托、键盘。
- 安装硬盘、内存、无线网卡。
- 连接内置电池并安装后盖，在盖上后盖之前，请再次确认所有部件都已安装到位,所有排线都已连接。
- 拧上所有后盖螺丝。
完成所有步骤后，连接电源适配器，开机测试，如果一切正常,再安装操作系统和驱动程序。
希望这份详细的指南能帮助你成功完成 Latitude 3330 的拆机工作！祝你顺利！
