第一部分:MOSFET参数理解

MOSFET的参数可以分为几大类:极限参数、电气特性参数、开关特性参数热特性参数

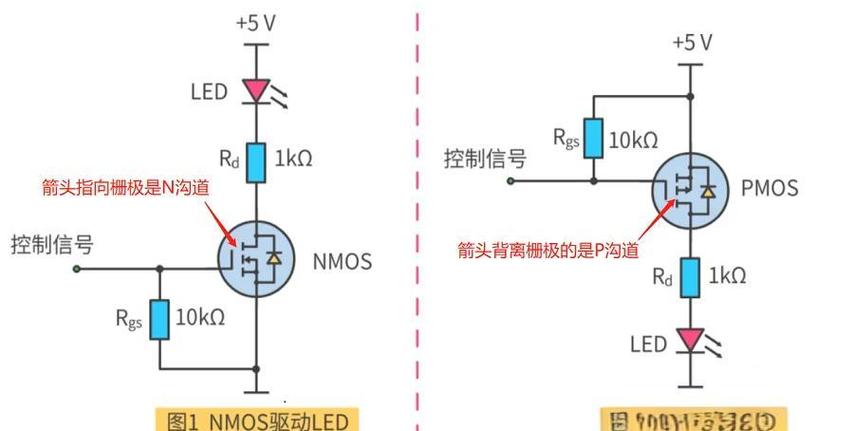

mosfet参数理解及测试项目方法
(图片来源网络,侵删)

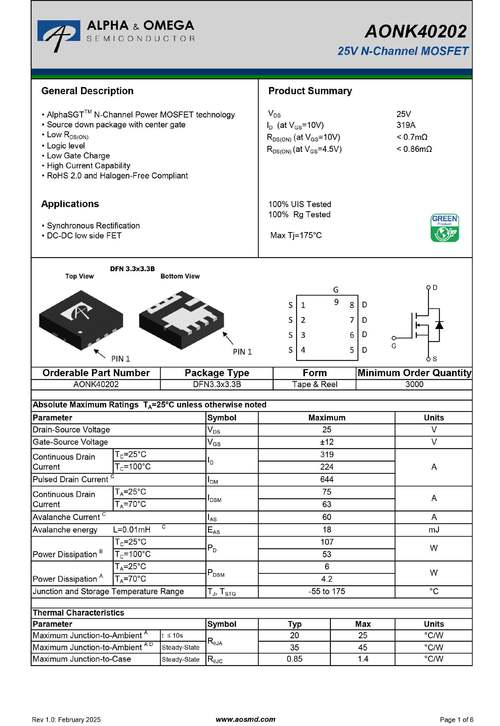

极限参数 - 绝对不能超过的“红线”

这些参数定义了器件能够安全工作的边界,超过任何一个都可能导致永久性损坏。

参数 符号 单位 理解与应用
漏源电压 VDSS V 最重要的极限参数之一。 指漏极和源极之间能承受的最大电压,在电路设计中,电源电压必须远低于此值,并留有足够的余量(通常考虑电压尖峰),一个60V的MOSFET,绝不能用在48V的电源系统中。
栅源电压 VGS V 栅极和源极之间能承受的最大电压,通常为±20V,驱动MOSFET时,栅极驱动电压绝对不能超过此值,否则会击穿栅极的氧化层,导致器件永久失效。
连续漏极电流 ID A 在指定壳温(通常为25°C)下,MOSFET可以无限期流过的最大直流电流。注意: 这个值是在理想散热条件下定义的,实际应用中,如果散热不好,壳温会升高,允许的ID会急剧下降。
脉冲漏极电流 IDM A 在极短时间内(如1ms)允许流过的最大峰值电流,适用于开关电源启动、电机堵转等瞬时大电流场景。
最大功耗 PD W 器件可以耗散的最大功率,这个值与散热条件(热阻)直接相关,PD = (TJ - TA) / RθJA,其中TJ为结温,TA为环境温度,RθJA为结到环境的热阻。
工作结温 TJ °C 芯片内部PN结可以安全工作的温度范围,通常是 -55°C 到 150°C 或 175°C,器件的寿命与结温密切相关,结温越高,寿命越短。

电气特性参数 - 决定MOSFET性能的“基因”

这些参数描述了MOSFET在直流或低频下的静态行为。

参数 符号 单位 理解与应用
开启电压 / 阈值电压 V(th)GS V 使MOSFET开始导通(漏极出现微小电流,如250µA)所需的栅源电压,这是判断MOSFET“开”和“关”的临界点,驱动电压必须显著高于此值(通常高几伏),以确保MOSFET完全导通(低RDS(on))。
导通电阻 RDS(on) Ω MOSFET核心性能指标。 在特定的VGS(如10V)下,MOSFET完全导通时,漏极和源极之间的电阻。这个值越小越好,因为它直接决定了导通时的功率损耗(P = I² × RDS(on)),通常VGS越高,RDS(on)越小。
栅极电荷 QG nC 开关应用中的关键参数。 指将MOSFET从关断状态驱动到完全导通状态所需的总电荷量,它直接影响了开关速度驱动能力,QG越小,开关越快,驱动电路的损耗也越小,通常包含QGS, QGD (米勒电荷), QG(total)
输入电容 Ciss pF 栅极-源极电容和栅极-漏极电容之和(Ciss = CGS + CGD),它代表了驱动MOSFET栅极的“难度”,电容越大,驱动电路需要提供的电流越大,开关速度越慢。
反向传输电容 Crss pF 栅极-漏极电容,这是影响开关速度的关键电容,尤其是在米勒平台期间,Crss越小,开关损耗越低。
体二极管特性 - - MOSFET结构中天然存在一个寄生二极管(源极和漏极之间的PN结),在同步整流、电机驱动等应用中,这个二极管扮演重要角色,其关键参数是正向压降(VF)和反向恢复时间(trr),trr越短,开关损耗越小。

开关特性参数 - 衡量动态性能的“标尺”

这些参数描述了MOSFET在高速开关过程中的行为,对开关电源、逆变器等高频应用至关重要。

参数 符号 单位 理解与应用
开启延迟时间 td(on) ns 从栅极驱动电压开始上升,到漏极电流开始上升所需的时间。
上升时间 tr ns 漏极电流从其幅值的10%上升到90%所需的时间。
关闭延迟时间 td(off) ns 从栅极驱动电压开始下降,到漏极电流开始下降所需的时间。
下降时间 tf ns 漏极电流从其幅值的90%下降到10%所需的时间。
总开关时间 tsw = td(on) + tr + td(off) + tf ns 完成一次开关动作的总时间,开关频率越高,tsw占周期的比例就越大,开关损耗也越大。

热特性参数 - 散热的“通行证”

参数 符号 单位 理解与应用
结壳热阻 RθJC °C/W 芯片结到器件外壳的热阻,这是计算散热器需求的关键参数,热量从芯片传导到外壳,再通过外壳和散热器散发到环境中。
结环境热阻 RθJA °C/W 芯片结到周围环境的热阻,这个值与PCB布局、有无散热器等强相关,通常在数据手册中给出特定测试条件下的值,仅作参考。

第二部分:MOSFET测试项目与方法

测试分为生产线/实验室的专业测试工程师的快速验证/故障排查

mosfet参数理解及测试项目方法
(图片来源网络,侵删)

A. 专业测试方法 (使用专业仪器)

这些方法通常在出厂前或研发阶段进行,精度高。

极限参数测试

  • BVDSS (VDSS) 测试 (漏源击穿电压测试)

    • 方法: 漏极接高压源正极,源极接地,栅极和源极短接,缓慢升高漏极电压,直到漏极电流达到一个规定的小值(如250µA),此时的VDS即为VDSS
    • 目的: 验证器件的耐压能力是否达标。
  • V(th)GS 测试 (阈值电压测试)

    mosfet参数理解及测试项目方法
    (图片来源网络,侵删)
    • 方法: 漏极接一个小的恒流源(如250µA),源极接地,缓慢升高栅极电压,用电压表监测VGS,当漏极电流达到设定值(250µA)时,对应的VGS就是阈值电压。
    • 目的: 确保开启电压在规格书范围内。

电气特性测试

  • RDS(on) 测试 (导通电阻测试)

    • 方法: 栅极施加规定的驱动电压(如10V),使MOSFET完全导通,在漏极和源极之间通过一个大的测试电流(通常接近ID),用电压表精确测量VDS的压降,根据欧姆定律 R = V / I 计算出RDS(on)
    • 目的: 这是质量控制的核心项目,确保导通损耗符合要求。
  • QG 测试 (栅极电荷测试)

    • 方法: 使用专门的栅极电荷测试仪,将MOSFET接入一个特定的测试电路(包含一个电流源和一个漏极负载),电流源向栅极提供一个恒定电流,同时监测漏极电压的变化,绘制出VGS vs QG的曲线,曲线与一个代表“米勒平台”的水平线的交点所对应的电荷值,就是QG(total)
    • 目的: 评估开关性能,为驱动电路设计提供依据。

开关特性测试

  • td(on), tr, td(off), tf 测试
    • 方法: 使用示波器双脉冲测试平台。
      1. 搭建电路: MOSFET由一个脉冲驱动电路驱动,漏极通过一个电感L和一个直流电源VDD相连,源极串联一个小的测量电阻(电流采样电阻)。
      2. 施加脉冲: 给栅极一个很窄的双脉冲(第一个脉冲开启MOSFET,电流上升;第二个脉冲关闭MOSFET,电流下降)。
      3. 观测波形:
        • 上通道: 测量栅极-源极电压 VGS
        • 下通道: 测量源极小电阻上的电压 Vshunt,其波形正比于漏极电流 ID
      4. 分析波形: 在示波器上,通过光标可以精确读出各个时间点。
    • 目的: 全面评估MOSFET的动态开关性能,计算开关损耗。

B. 工程师快速验证/故障排查方法 (使用万用表)

这些方法简单快捷,适合在实验室或维修现场进行初步判断。

判断好坏 (二极管测试档)

  • 方法: 将数字万用表打到二极管档。
    • 红表笔接源极,黑表笔接漏极: 万用表应显示一个固定的电压值(约0.4V - 0.9V),这是体二极管的正向压降。
    • 红表笔接漏极,黑表笔接源极: 万用表应显示“OL”或“1”(无穷大),这是体二极管的反向截止状态。
    • 红表笔接栅极,黑表笔接源极或漏极: 万用表应显示一个逐渐增大的数值,然后显示“OL”,这是因为万用表的表笔电压正在给栅极电容充电。
  • 判断:
    • 如果正反向测体二极管都导通或都截止,说明MOSFET已击穿或开路。
    • 如果栅极充电现象不明显,可能栅极已损坏。
    • 注意: 此方法只能粗略判断,无法精确测量参数。

估测阈值电压 (电阻档)

  • 方法:
    1. 将万用表打到高阻值电阻档(如20MΩ)。
    2. 黑表笔接栅极,红表笔接源极,持续几秒钟,这个过程是给栅极电容充电,使MOSFET处于开启状态。
    3. 保持黑表笔接栅极,将红表笔移到漏极,再拿开黑表笔,此时MOSFET的栅极电荷被保留,应处于开启状态。
    4. 将万用表打到二极管档或蜂鸣档,红表笔接源极,黑表笔接漏极,如果MOSFET良好,应会导通(蜂鸣或显示一个小的电阻值)。
    5. 用手指同时触摸栅极和源极(相当于给栅极电容放电),此时万用表应显示“OL”或无穷大,MOSFET关断。
  • 判断: 通过此方法可以验证MOSFET的开关功能是否正常,但不能读出具体的Vth值。
  • 理解参数是基础: 设计电路时,必须根据应用场景(如电压、电流、频率、散热)来选择合适的MOSFET,重点关注VDSS, ID, RDS(on), QG等参数。
  • 测试是验证手段:
    • 专业测试用于确保产品质量和性能达标,需要精密仪器。
    • 快速测试用于工程师在研发和维修中进行初步判断,方便快捷。

掌握这些参数和测试方法,就能更好地驾驭MOSFET这个现代电力电子的基石。
