Touch Bar拆解后，内部结构藏着什么秘密？

⚠️ 重要警告：请三思而后行 ⚠️

1. 失去官方保修：任何自行拆机行为都会立即让你的Mac Pro失去所有官方保修资格。
2. 极高的损坏风险：Mac Pro的内部设计极其精密，充满了排线、散热鳍片和脆弱的组件，一个微小的失误（比如用力过猛、工具滑脱、静电）都可能造成数百甚至数千美元的永久性损坏。
3. 静电危害：人体静电足以损坏主板等精密电子元件，操作前必须佩戴防静电手环,并确保在接地良好的工作台上进行。
4. 数据安全：在拆机前,请务必备份所有重要数据。
5. 目的性：你为什么要拆Touch Bar？如果是更换，几乎不可能找到原装配件，且成本极高，如果是维修，Apple Store或AASP（Apple授权服务提供商）是唯一可靠的选择，如果只是想看看内部结构，强烈建议观看专业的拆解视频,而不是亲自动手。

Touch Bar 在 Mac Pro 中的位置

你需要明白Touch Bar并非像在MacBook Pro那样集成在键盘上方，在Mac Pro（2025款）中，Touch Bar是以一个独立的模块存在的,它位于：

主显示屏的下方，中央处理器散热器模块的正前方。

它通过一根或多根非常精细的柔性排线连接到主逻辑板上，要触及它，你需要移除很多其他部件,这本身就是一项巨大的工程。

Mac Pro Touch Bar 拆解的大致流程（高风险）

以下流程是基于专业拆解机构（如iFixit）的步骤整理，让你了解其复杂性。这绝不是一份操作指南。

第一阶段：准备工作

1. 工具：
   • 防静电手环：必备！
   • 精密螺丝刀套装：包含多种规格（如T5, T6, T8, T10等）的梅花螺丝刀和一字螺丝刀。
   • 塑料撬棒/拨片：用于撬开卡扣,避免划伤外壳。
   • 镊子：用于夹取小螺丝和排线。
   • 吸盘：用于移除光滑的玻璃或金属面板。
   • 工作台：干净、宽敞、光线充足。
2. 环境：选择一个干燥、无尘的环境。
3. 数据备份：使用Time Machine或其他工具完整备份你的系统。

第二阶段：移除外部组件

1. 断开所有连接：拔掉电源线、所有线缆（显示器、网络、外设等）。
2. 移除主显示屏：
   • 这通常是第一步，也是相对复杂的一步,需要小心地移除屏幕边框的固定螺丝。
   • 使用吸盘和撬棒，非常小心地将显示屏与中框分离,屏幕与中框之间可能有强力的胶粘合。
   • 断开连接屏幕的排线。注意：排线极其脆弱，拔插时要垂直于插槽，切勿左右摇晃。
3. 移除顶部I/O模块：
   • 位于机箱顶部,包含各种端口。
   • 拧下固定螺丝,然后断开连接到主板的排线。

第三阶段：深入核心区域（触及Touch Bar）

1. 移除散热器模块：
   • 这是最关键、最危险的步骤之一，散热器模块非常沉重，内部有冷却液,连接着CPU和GPU。
   • 需要拧下所有固定散热器的螺丝，螺丝的拧紧顺序和力矩通常有严格要求，拧错顺序或力道不均可能导致散热器翘起，损坏CPU/GPU针脚或PCB。
   • 极其小心地将散热器垂直向上抬起，如果感觉有阻力，不要硬来,检查是否还有螺丝未拧下或排线未断开。
   • 断开连接到CPU和GPU的电源排线。
2. 移除主板：
   • 在移除了沉重的散热器后，主板已经相对“自由”。
   • 拧下固定主板的螺丝，然后小心地将主板向上和向前倾斜,以便从机箱中取出。
   • 在这个过程中,要特别注意不要拉扯到连接到主板的其他组件的排线。

第四阶段：最终触及Touch Bar

1. 定位Touch Bar模块：

   当主板被移除后，你就能看到机箱前部那个独立的Touch Bar模块了。


   （图片来源网络，侵删）

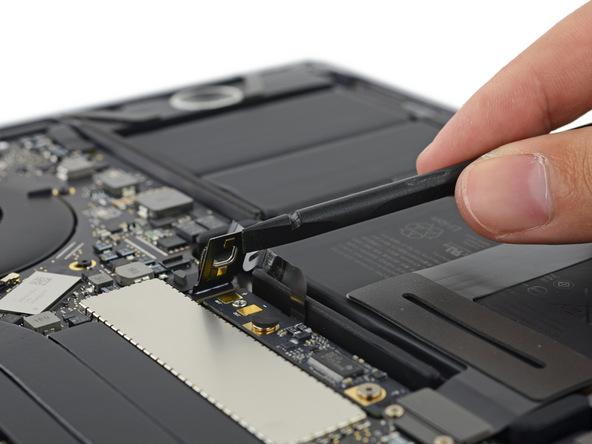

2. 断开Touch Bar排线：
   • 找到连接Touch Bar模块和主板的排线,它通常被一个小的塑料卡扣固定着。
   • 用镊子或指甲轻轻向上挑起卡扣，然后垂直、平稳地将排线从插槽中拔出。切勿水平拉扯！
3. 移除Touch Bar模块：
   • Touch Bar模块可能由几个螺丝固定在机箱前部框架上。
   • 拧下这些螺丝，然后就可以将整个Touch Bar模块取出来了。

总结与建议

• 如果你是新手：请立刻打消这个念头,观看iFixit或YouTube上的专业拆解视频就足够满足你的好奇心了。
• 如果你有经验：即使你是拆机高手，面对Mac Pro这种顶级工作站，也必须保持最高级别的谨慎，提前反复观看教程，准备好所有工具,并清楚知道每一步的风险。
• 如果你是为了维修：停止！ 将你的Mac Pro送到Apple Store或AASP，自行维修的成本（损坏的零件）远高于官方维修费用，对于Touch Bar这种集成度高的组件,更换它可能意味着更换整个逻辑板或显示屏总成。
• 如果你是为了升级：Mac Pro的升级主要集中在内存、PCIe扩展卡和存储（通过专门的PCIe扩展卡），Touch Bar是不可升级的部件。

Mac Pro Touch Bar的拆解是一项“专家级”任务，充满了挑战和风险，对于99.9%最佳选择是“不要拆机”。
