iPhone XS Max拆机，内部藏着哪些秘密？

iPhone XS Max 拆机测评报告

外观与开箱准备

• 设计语言： XS Max延续了iPhone X的全面屏设计，采用航空级不锈钢边框和玻璃背板，正面是6.5英寸的OLED“超视网膜显示屏”，背部是双摄摄像头,整体设计在当年堪称顶级。
• 开难点：
  1. 胶水： 这是iPhone XS Max拆机最大的“敌人”，苹果为了防水防尘，在屏幕与中框之间使用了大量的工业胶水,这使得屏幕分离变得非常困难和危险。
  2. 屏幕总成： XS Max的屏幕总成（屏幕+前摄、面容ID组件）是一体化设计的，意味着任何屏幕的损坏都需要更换整个总成,成本极高。
  3. 螺丝： 机身底部有两颗五角Pentalobe螺丝，用于固定屏幕组件,需要专用螺丝刀才能打开。

内部结构全解析

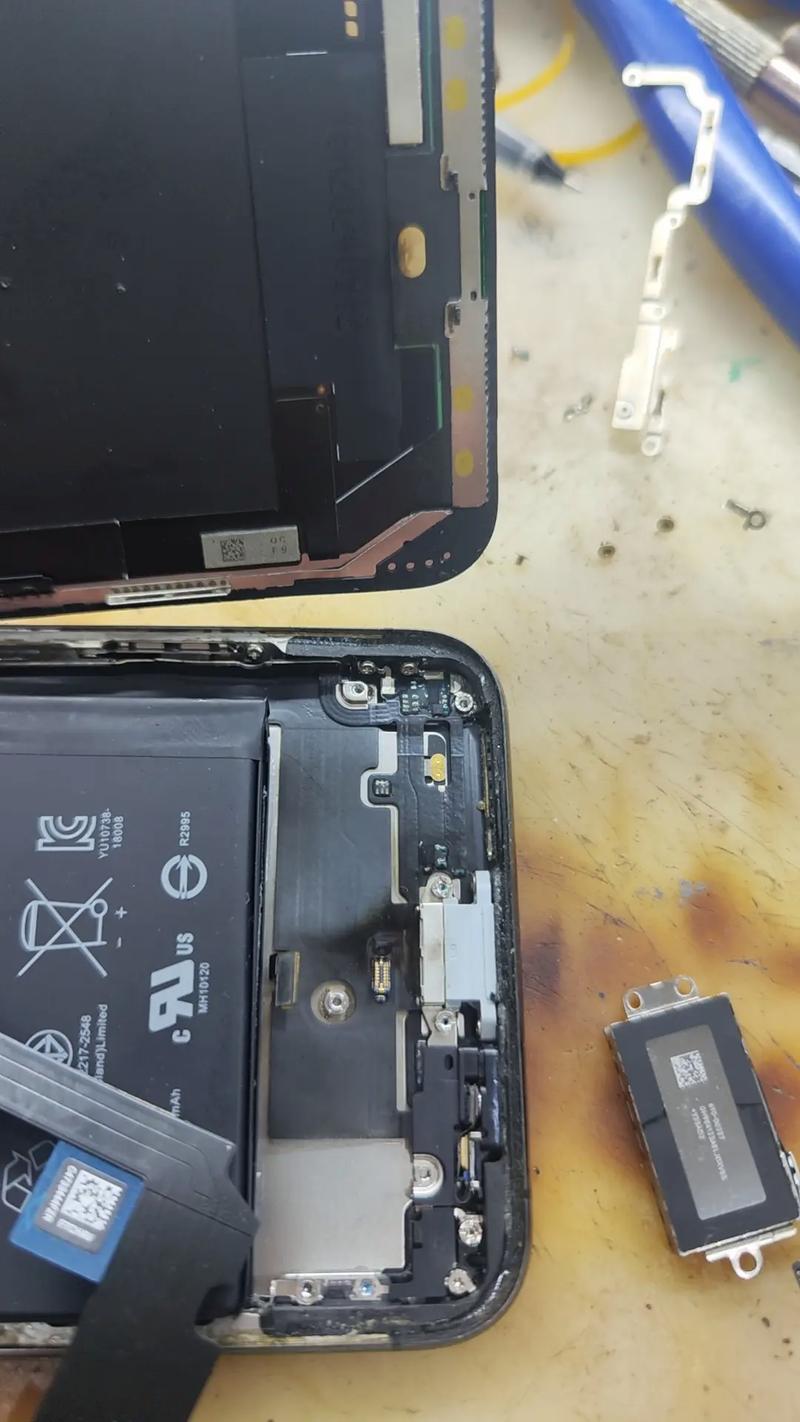

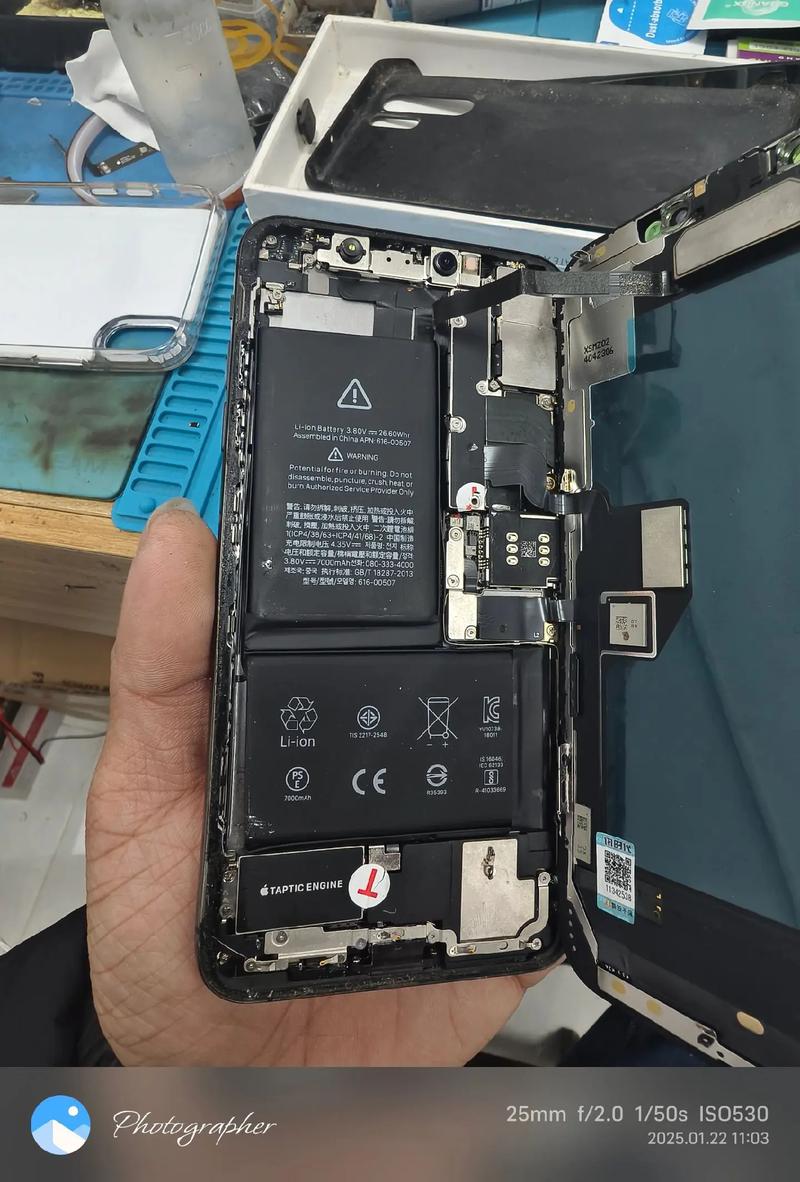

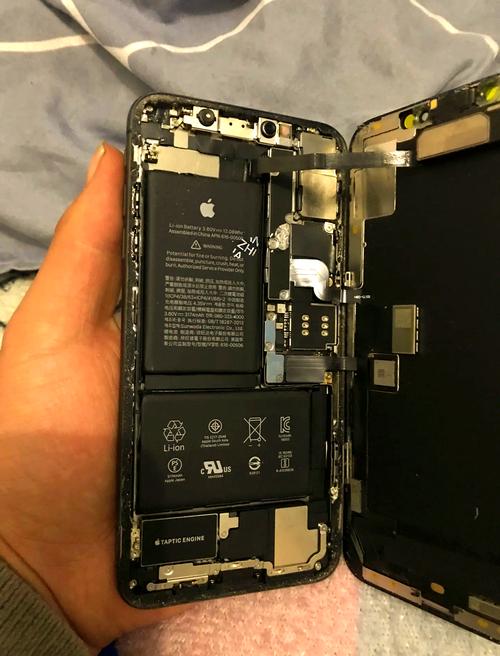

拆开后盖，我们可以看到iPhone XS Max内部布局紧凑、规整,充满了苹果式的工业美感。

电池

• 型号与容量： 内置的是L形电池，型号为A2342，额定容量为3174 mAh（约12.08瓦时）,L形设计是为了更好地利用机身内部不规则的空间。
• 特点：
  • 高密度： 采用了高能量密度的锂离子电池技术,在当时保证了在巨大机身下的续航表现。
  • 断开器： 电池上集成了一个“断开器”（Disconnect），这是苹果为了安全和维修便利性而设计的，当检测到异常（如短路、高温）或进行专业维修时，可以强制断开电池电路，避免短路风险,这比早期需要撬断电池排线的设计安全得多。
• 维修： 更换电池需要非常小心地分离胶水，并断开断开器，由于是L形,取出和安装都有一定难度。

主板

• 布局： 主板位于机身底部，采用了经典的“三明治”布局，主板、电池、摄像头模组等被整齐地堆叠在一起。
• 核心芯片：
  • A12 Bionic 芯片： 这是XS Max的“大脑”，采用7nm工艺制程，集成了6核CPU（2性能核+4能效核）、4核GPU和苹果自研的神经网络引擎，A12的性能在当时是行业标杆,至今应对日常应用依然流畅。
  • 内存： 搭载了4GB的LPDDR4X内存，是当年iPhone中内存最大的机型之一,保证了多任务处理的流畅性。
• 基带： 使用了英特尔XMM 7560基带，这是XS Max备受争议的一点，相比高通基带，英特尔的信号表现和稳定性稍差，尤其是在信号不佳的地区，这也是后续iPhone 11系列回归高通基带的原因之一。

双摄摄像头系统

• 配置： 后置双1200万像素摄像头，广角+长焦组合。
  • 广角： f/1.8光圈,支持光学图像防抖。
  • 长焦： f/2.4光圈,支持2倍光学变焦。
• 设计：
  • 摄像头模组比iPhone X更大、更突出,这是为了容纳更大的传感器和光学元件。
  • 排线布局精巧，从主板延伸到摄像头，并且在排线上有黑色胶带加固,防止弯折损坏。
• 特色： 这是苹果首次在iPhone上实现“景深控制”功能,可以在拍摄后调整背景虚化效果。

面容ID 与 TrueDepth 前摄系统

• 组件： 位于屏幕顶部的“刘海”区域，包含原深感摄像头、泛光照射器、距离传感器、环境光传感器和扬声器。
• 技术： 采用复杂的3D结构光技术，通过投射和接收数万个红外光点来构建面部的精确深度图，实现安全、快速的面容解锁和Animoji功能。
• 维修： 这是整个手机中最脆弱、最昂贵的部件之一，一旦损坏，维修成本极高,且需要专业的校准。

扬声器与马达

• 扬声器： 采用“对称式立体声”设计，底部和听筒各有一个扬声器,提供了不错的音效体验。
• Taptic Engine： 采用了第二代横向线性马达，与传统的转子马达不同，线性马达通过线性振动提供更精准、更安静的触感反馈，是“触感引擎”体验的核心。

散热系统

• 设计： iPhone XS Max的散热系统非常简单，仅由一片铜质导热板组成。
• 工作原理： 这块导热板覆盖了A12芯片、电池和后置摄像头模组这三个主要热源，它通过吸收热量并将其传导到机身大面积的金属边框和玻璃背板上,利用整个机身进行被动散热。
• 效果： 在日常使用中散热尚可，但在进行大型游戏（如《原神》）等高负载任务时，机身发热会比较明显,有时甚至会触发降频以保护硬件。

维修便利性分析

iPhone XS Max的维修便利性可以用“喜忧参半”来形容。

• 优点：

  1. 模块化设计： 电池、摄像头、面容ID、扬声器等模块都有独立的排线和接口，更换单个部件相对容易,不需要拆解整个主板。
  2. 电池断开器： 这是一个巨大的进步,极大提升了电池更换的安全性。
  3. 螺丝标准化： 除了底部的Pentalobe螺丝，其余均为十字或五角梅花螺丝,工具相对通用。

• 缺点：

  1. 胶水地狱： 屏幕与中框的强力胶水是最大的障碍，需要专业的加热工具和技巧,强行撬开极易损坏屏幕或边框。
  2. 一体化屏幕： 屏幕总成不可单独更换,维修成本极高。
  3. 昂贵的配件： 原厂配件价格非常昂贵，第三方配件质量参差不齐,尤其是屏幕和电池。
  4. 内部排线脆弱： 内部排线细密且脆弱,在拆卸过程中稍有不慎就可能造成损坏。

总结与评价

优点：

1. 顶级工业设计： 不锈钢边框与玻璃背板的组合，手感出色,质感一流。
2. 惊艳的屏幕： 6.5英寸OLED屏幕，色彩、对比度和亮度在当时都是顶级水准,至今依然很好。
3. 强大的性能： A12 Bionic芯片性能强悍，无论是日常使用还是游戏，都游刃有余,系统流畅度依然能打。
4. 优秀的影音体验： 立体声扬声器和横向线性马达提供了出色的音质和触感反馈。

缺点：

1. 信号问题： 英特尔基带导致信号表现不稳定，是它的一大“原罪”。
2. 续航中规中矩： 虽然电池容量大，但巨大的OLED屏幕和高性能芯片也耗电快,续航在今天看来只能算一般。
3. 维修成本高： 强胶水、一体化屏幕和昂贵的配件,使得维修非常困难和昂贵。
4. “刘海”设计： 对于追求全面屏的用户来说，这个“刘海”可能有些过时。

适合人群：

• 喜欢iOS系统，追求极致手感和外观的“果粉”。
• 预算有限,想体验旗舰性能和OLED屏幕的二手用户。
• 对性能要求不高，主要用来社交、看视频、拍照的中老年用户。

总评：

iPhone XS Max是一款划时代的作品，它定义了“大屏iPhone”的标准，并在性能、屏幕和设计上都达到了一个高峰，尽管它在信号和维修便利性上存在一些缺点，但其强大的A12芯片、出色的OLED屏幕和精致的做工，使其在今天依然是一款有竞争力的“次旗舰”手机，对于想要以较低成本体验高端iOS生态的用户来说，它是一个不错的选择,但一定要做好应对高昂维修成本的心理准备。
