OPPO Reno Ace 拆机评测：性能猛兽的“内脏”探秘
总体印象：模块化设计，维修友好
拆开Reno Ace，第一感觉就是规整，与当时许多堆料严重、内部杂乱无章的旗舰机不同，Reno Ace的内部布局清晰，各个模块划分明确，走线也相对规整，这得益于其采用的“模块化”设计理念，将主板、电池、摄像头等主要部件都设计成易于拆卸和更换的模块，这种设计不仅有利于生产组装，对于后期的维修和更换零件也极为友好，维修成本相对较低。
（图片来源网络，侵删）
拆机难度：★★☆☆☆ (较低) 得益于模块化设计和易拆卸的后盖，Reno Ace的拆解过程相对简单，是初学者体验拆机的不错选择。
详细拆解过程与内部结构分析
外壳与中框

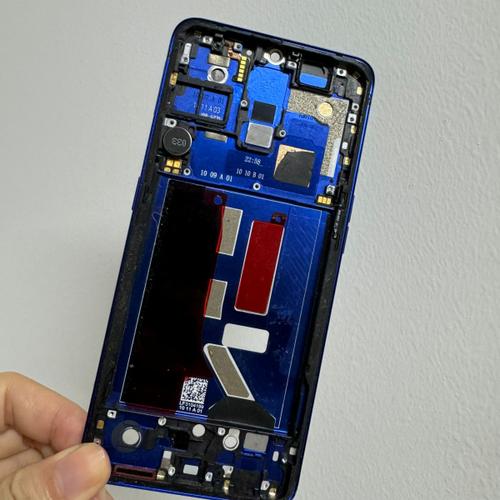

- 后盖： 采用经典的“三明治”结构，后盖通过大量螺丝和卡扣固定在金属中框上，取下后盖后，可以看到内部的屏蔽罩和各类模块。
- 中框： 金属中框，提供了良好的结构强度，机身的各种按键、麦克风、扬声器等开孔都经过精密加工。
核心部件布局
-

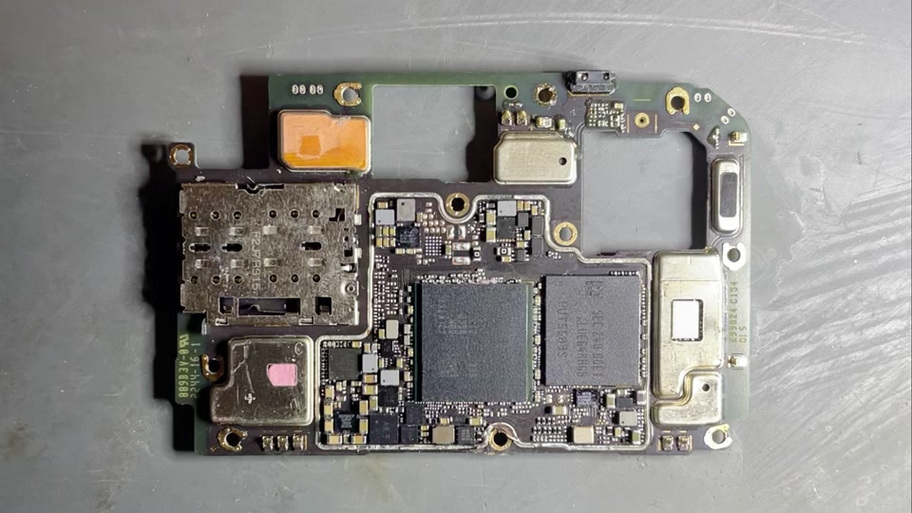

主板 (Main Board)： 这是Reno Ace的“心脏”，主板位于机身下半部分，采用了L型主板布局，这种布局可以有效利用机身空间，容纳更大的电池，主板上集成了：
（图片来源网络，侵删）- SoC： 高通骁龙855 Plus，采用外挂基带（骁龙X50）支持5G，芯片覆盖了大面积的铜质散热片，下面还连接着多层石墨烯，用于高效导热。
- 内存： LPDDR4X内存，采用“内存焊死”的设计，无法后期更换，这是当时旗舰机的普遍做法。
- 存储： UFS 3.0闪存，同样采用“焊死”设计，保证了高速读写。
- 充电管理芯片： 这是Reno Ace的一大亮点，为了支持65W SuperVOOC闪充，主板上集成了定制的充电管理芯片和相关的DC-DC转换电路。
-
电池模块：
- 容量： 4000mAh，采用“胶水固定”的方式牢牢粘贴在中框内，电池边缘有柔性电路板连接，方便拆卸。
- 设计： 电池形状经过精心设计，以更好地填充机身内部空间，这种模块化的电池设计，使得在需要时可以单独更换，而不影响其他部件。
-
散热系统：
- VC均热板 (Vapor Chamber)： 这是Reno Ace散热的核心，它覆盖了SoC、充电芯片等主要发热区域，面积非常大，导热效率极高，这是其能长时间高负载运行游戏的关键。
- 多层石墨烯： 在VC均热板和屏蔽罩之间，以及屏幕下方，都贴有石墨烯散热膜，用于快速将热量从核心区域扩散到整个机身。
- Reno Ace的散热系统在当时堪称豪华，是名副其实的“性能猛兽”的标配。
-

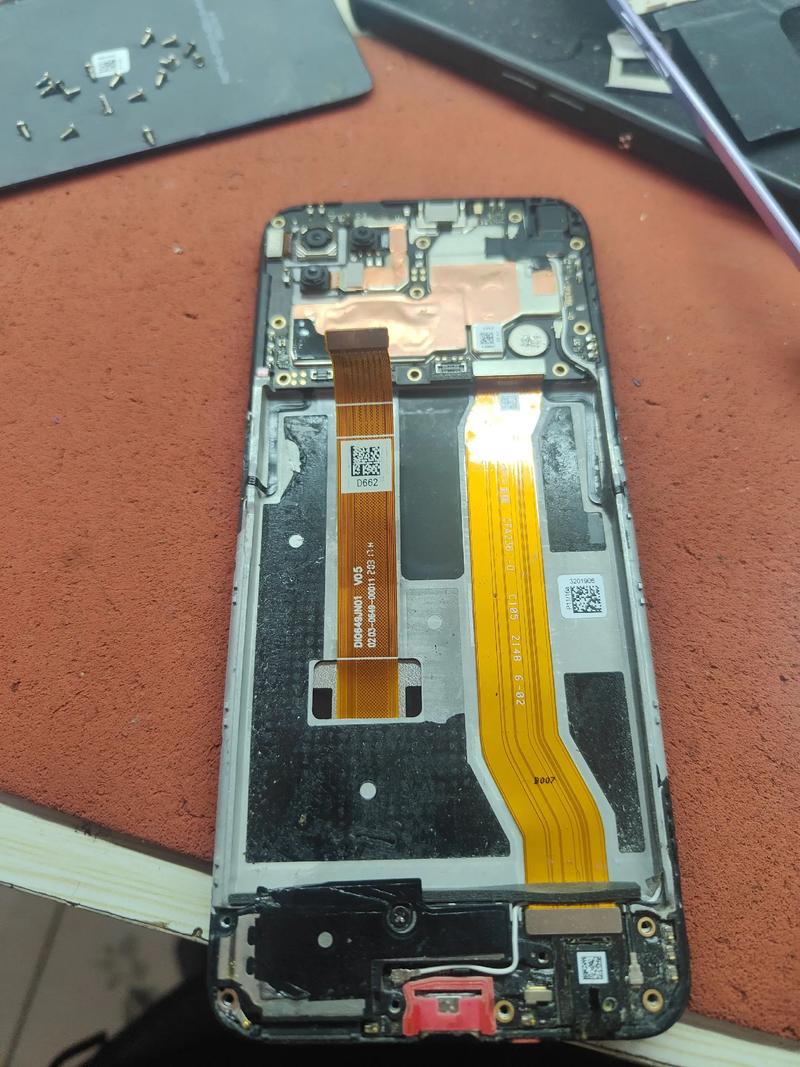

屏幕排线与其他模块：
- 屏幕排线通过ZIF（零插拔力）连接器连接，拆卸方便。
- 摄像头模组通过排线和屏蔽罩固定,主摄（索尼IMX586）和超广角镜头模块清晰可见。
- 扬声器、线性马达等模块也都采用独立设计，易于更换。
核心亮点与技术分析
65W SuperVOOC 2.0 闪充系统 这是Reno Ace最引以为傲的技术，拆机后可以看到，其内部为此做了大量优化：
（图片来源网络，侵删）
- 定制充电芯片： OPPO自研的充电管理芯片，配合高功率的充电泵，实现了能量转换效率高达97%以上，减少了充电过程中的发热和能量损耗。
- 散热保障： 充电芯片和电池周围都有专门的散热措施，确保了在高速充电时温度可控，安全性更高。
- “5分钟充电50%” 的宣传语，其背后是强大的硬件和软件协同调度的结果。
旗舰级的性能堆料
- 骁龙855 Plus + UFS 3.0 + LPDDR4X： 这是2025年安卓阵营的“性能铁三角”，保证了顶级的游戏和多任务处理能力。
- VC均热板 + 石墨烯： 强大的散热系统是性能发挥的保障，让Reno Ace在《和平精英》等游戏中可以长时间开启高帧率模式而不严重降频。
出色的音频与振动体验
- 双扬声器： 采用“听筒+底部扬声器”的立体声双扬声器设计，外放效果在同价位中属于第一梯队。
- Z轴线性马达： 提供了清晰、干脆的振动反馈，打字、游戏时的沉浸感非常出色。
优点与缺点总结
优点:
- 维修友好： 模块化设计使得更换电池、屏幕、摄像头等主要部件相对容易，成本较低。
- 性能释放激进： 顶级硬件+豪华散热，确保了骁龙855 Plus的性能完全发挥，游戏体验极佳。
- 充电技术领先： 65W超级闪充在当时是“遥遥领先”的存在，解决了用户的续航焦虑。
- 散热系统豪华： 大面积VC均热板和多层石墨烯，是稳定性能的基石。
- 设计规整： 内部布局清晰，走线工整，体现了OPPO优秀的工业设计能力。
缺点:
- 无3.5mm耳机孔： 这是当时旗舰机的普遍取舍，但对于部分用户来说仍是不小的遗憾。
- 塑料中框： 虽然是金属中框，但部分版本（如部分海外版或特定配色）在边框处可能使用了塑料材质来增强信号，手感上不如一整块金属中框，不过主流版本是金属中框。
- 电池不可更换（维修除外）： 虽然模块化设计方便维修，但对于普通用户来说，电池依然是消耗品，长期使用后容量衰减无法自行更换。
- 重量稍重： 为了塞下4000mAh电池和VC均热板，机身重量达到了195g，在今天看来不算轻。
OPPO Reno Ace的内部设计，完美诠释了其“为性能而生”的产品定位，它不仅仅是在外部堆砌参数，更是在内部结构、散热、充电系统等“看不见”的地方下了大力气，其模块化设计理念在当时极具前瞻性，既保证了生产良率和效率，也为用户未来的维修提供了便利。
对于一款发布于2025年的手机,Reno Ace的“内脏”至今看来依然非常“硬核”，无论是核心性能还是充电散热，都经受住了时间的考验，它不仅是一部性能强悍的游戏手机，更是一部在设计理念上值得称道的优秀作品。
