Latitude 3380拆机内部结构如何？

在开始之前，请务必阅读以下重要提示：

拆机前的重要提示

1. 安全第一：

   • 断开所有连接：拔掉电源适配器、鼠标、USB设备等所有外接设备。
   • 关机并断电：完全关闭电脑,然后拔掉电源适配器。
   • 释放静电：触摸金属物体（如暖气片、未上漆的电脑机箱）以释放身体静电,最好佩戴防静电手环。
   • 工作环境：选择一个光线充足、干净、平整的桌面，准备一个容器（如小碗或磁吸盘）来存放拆下的螺丝，因为不同位置的螺丝长度可能不同,混用会导致损坏。

2. 保修失效：自行拆机会导致您的笔记本电脑保修立即失效,请谨慎决定。

3. 备份重要数据：在拆机前,请确保所有重要数据都已备份。

4. 工具准备：


   （图片来源网络，侵删）
   • 精密螺丝刀套装：主要需要 PH0 和 PH1 的十字螺丝刀，部分螺丝可能需要 TR6 或 TR8 的梅花螺丝刀（Torx Security）。
   • 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳,避免划伤。
   • 镊子：用于夹取小螺丝和排线。
   • 吹气球/皮老虎：用于清理内部灰尘。

拆机步骤详解

Latitude 3380 的拆机过程主要分为以下几个阶段：后盖 -> 键盘 -> 内部组件。

拆卸后盖

这是最直接的第一步，可以让你接触到散热风扇、内存和硬盘。

1. 将电脑翻转过来，Dell Logo 朝上。
2. 拆下所有底壳螺丝：
   • 仔细观察底壳，你会发现有很多螺丝，它们通常位于：
     • 脚垫下方（需要用撬棒或尖锐物将其抠出）。
     • 扬声器格栅附近。
     • 内存仓盖板上。
     • 散热风扇附近。
   • 重要提示：Latitude 3380 的螺丝长短不一，强烈建议按位置分类存放，尤其是固定内存和硬盘的短螺丝,切勿与长螺丝混用。
3. 断开电池连接：
   • 在内存仓附近，你会看到一个扁平的电池排线插头，用镊子或指甲轻轻向上拔起插头的卡扣，然后小心地将排线从主板上拔出。这一步至关重要，可以防止在后续操作中意外短路主板。
4. 取下后盖：
   • 所有螺丝和电池排线断开后,将电脑翻回正面。
   • 用塑料撬棒从后盖的缝隙（通常是标签贴纸的边缘或接口附近）开始，小心地撬开卡扣，Latitude 3380 的卡扣比较紧,需要耐心。
   • 沿着边缘慢慢滑动撬棒,逐步分离后盖和前框。
   • 当所有卡扣都松开后,就可以取下整个后盖了。

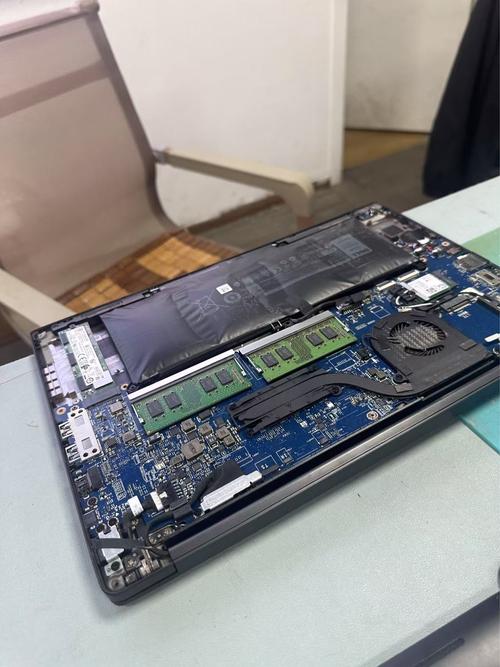

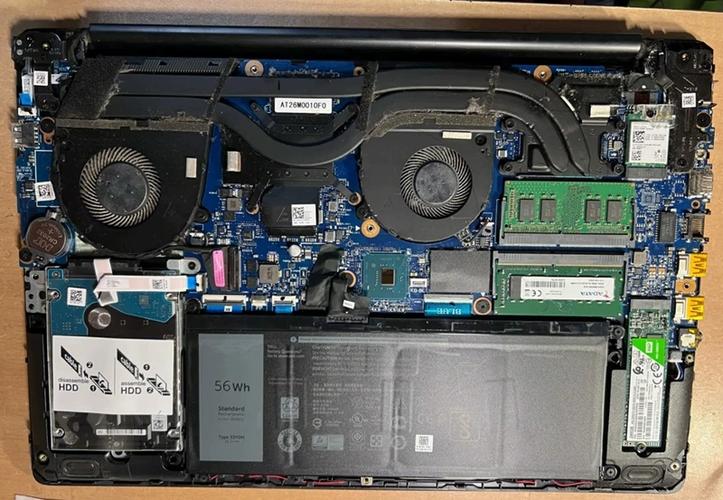

至此，你可以看到以下内部组件：

• 散热风扇和散热铜管
• 内存插槽 (通常为 2 个 SO-DIMM 插槽)
• 5英寸硬盘仓 (部分型号可能为 M.2 硬盘 + 2.5英寸硬盘位,请根据您的具体型号确认)
• 主板、无线网卡等

拆卸键盘（可选，用于深度清洁或更换）

如果你想清洁键盘下方、更换BIOS电池或更换主板,就需要拆下键盘。

1. 准备键盘：
   • 翻转电脑,正面朝上。
   • 将屏幕完全打开到约 180 度，这样键盘会平放在桌面上,减少对排线的拉扯。
   • 用塑料撬棒小心地从键盘上边缘（靠近屏幕铰链一侧）的缝隙插入，轻轻撬开键盘上方的塑料卡扣,通常需要撬开几处。
2. 断开键盘排线：
   • 键盘通过一根排线连接到主板上，找到排线插头（通常在键盘上方中部）。
   • 同样，向上轻轻拔起插头的卡扣,然后水平抽出排线。
3. 取下键盘：

   断开排线后，键盘就不再有任何连接了，你可以小心地将键盘从上往下提起，取下它，注意键盘下方可能还有连接触摸板或指纹识别器的排线，如果取下键盘时感觉很紧,请检查是否还有线缆未断开。

拆卸内部主要组件

现在你已经有了完全的访问权限。

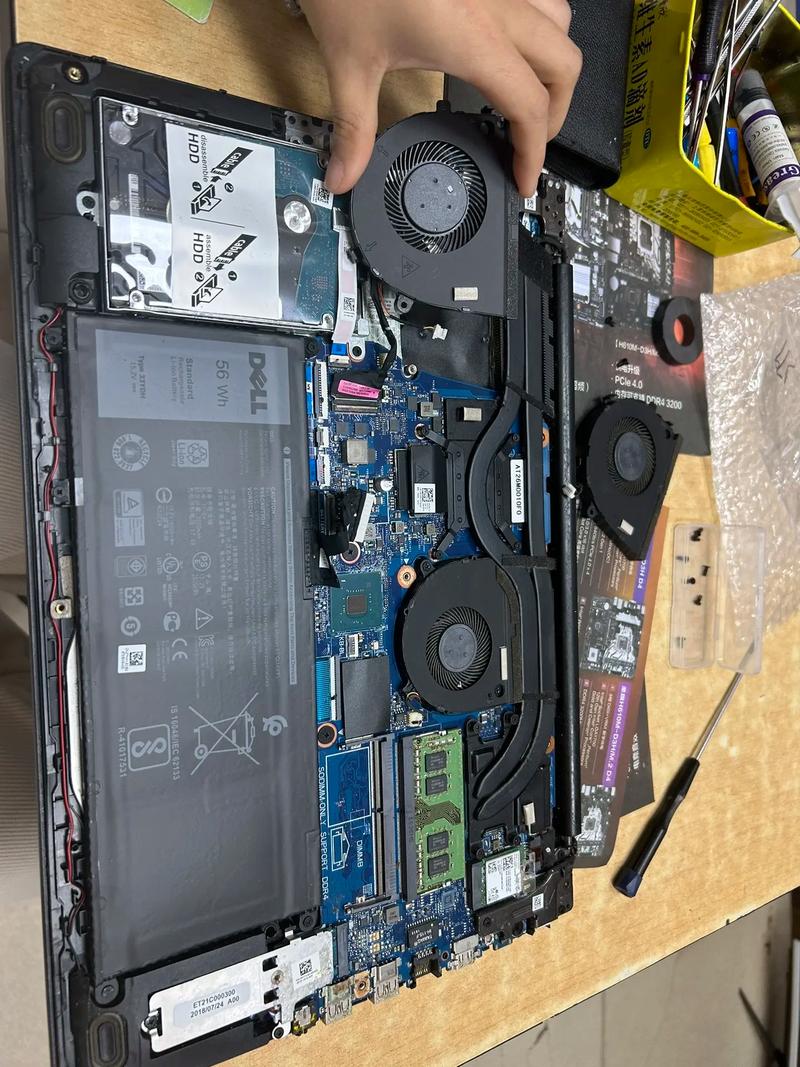

1. 拆卸散热模块：

   • 拧下固定散热风扇和散热铜管的螺丝。
   • 先拔掉风扇的电源插头。
   • 然后小心地取下整个散热模块，如果铜管和CPU/GPU粘得比较紧,可以稍微左右晃动一下再取下。
   • 清理散热鳍片和风扇上的灰尘,并更换新的导热硅脂。

2. 拆卸内存/硬盘：

   • 内存：直接拔开两侧的卡扣，内存条会自动弹起,然后取出即可。
   • 硬盘：拧下固定硬盘的螺丝，然后拔掉SATA数据线和电源线,最后将硬盘从仓中滑出。

3. 拆卸无线网卡/蓝牙模块：

   • 拔掉天线（通常有两根，黑白两色，记住它们连接的位置）。
   • 拧下固定无线网卡的小螺丝，然后以 45 度角拔出网卡。

4. 拆卸CMOS/BIOS电池：

   • 如果需要重置BIOS或清除密码,需要拆卸这块小纽扣电池。
   • 找到它，通常用一块金属片或一个塑料卡扣固定，取下固定装置,然后小心地撬出电池。

重新组装与注意事项

1. 清洁：在组装前,用吹气球清理所有组件和机箱内的灰尘。
2. 更换导热硅脂：如果拆卸了散热模块，务必在CPU和GPU芯片上涂抹新的、高质量的导热硅脂。
3. 反向操作：按照拆卸的相反顺序进行组装。
4. 对齐与卡扣：确保后盖与前框完全对齐，所有卡扣都正确扣合，不要强行用力,否则可能会损坏卡扣。
5. 螺丝归位：务必将螺丝放回原来的位置，特别是长短不一的螺丝,错误的螺丝长度可能会损坏主板外壳或导致内部短路。
6. 最后连接：在盖上后盖之前，先连接好电池排线,这是最容易忘记的一步。
7. 测试：在完全拧紧所有螺丝之前，可以先连接电源适配器开机，测试一下电脑是否能正常启动、显示，如果一切正常,再最后拧紧所有螺丝。

希望这份详细的指南能帮助您成功完成 Latitude 3380 的拆机,祝您好运！
