机械革命UX7拆机后内部结构如何？

1. 拆机前必读（重要！）
2. 详细拆机步骤图文说明
3. 内部硬件布局与设计分析
4. 可升级性总结
5. 常见问题与注意事项

拆机前必读（重要！）

在进行任何拆机操作前,请务必阅读并遵守以下事项：

• 风险自负：拆机会失去官方保修，操作不当可能导致硬件损坏、划伤机身或无法复原。
• 断电与断开所有连接：务必在完全关机并断开电源适配器后，再进行操作，为了安全起见，建议拔掉电池排线。
• 准备合适的工具：准备一套精密螺丝刀（主要需要 PH0 和 PH00）、塑料撬棒（非常重要，避免划伤外壳）、镊子和防静电手环。
• 记录与拍照：在拆卸每一颗螺丝或排线前，用手机拍下照片，不同位置的螺丝长度可能不同，装错可能会导致主板短路或外壳无法合拢。
• 耐心与细心：笔记本内部结构紧凑，很多部件通过卡扣和排线连接，切勿使用蛮力。

详细拆机步骤图文说明

机械革命 UX7 的主要部件都集中在 C 面下方，因此拆机相对直接。

第一步：准备与移除底盖

1. 将笔记本翻过来,D 面朝上。
2. 拧下所有底壳的螺丝,UX7 的底壳螺丝数量较多，且长度不一，强烈建议拍照记录下每个螺丝的位置和长度。
3. 拧下所有螺丝后,使用塑料撬棒从底壳的缝隙（通常是散热窗或脚垫附近）开始，轻轻撬开卡扣，沿着边缘慢慢移动，直到所有卡扣都被解开。

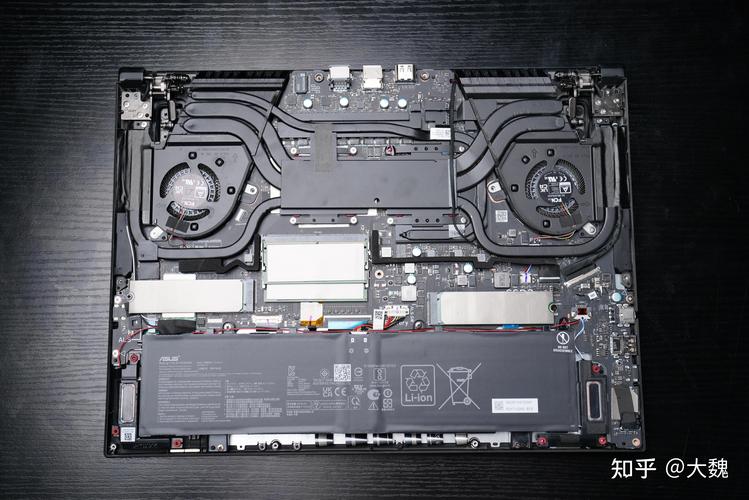

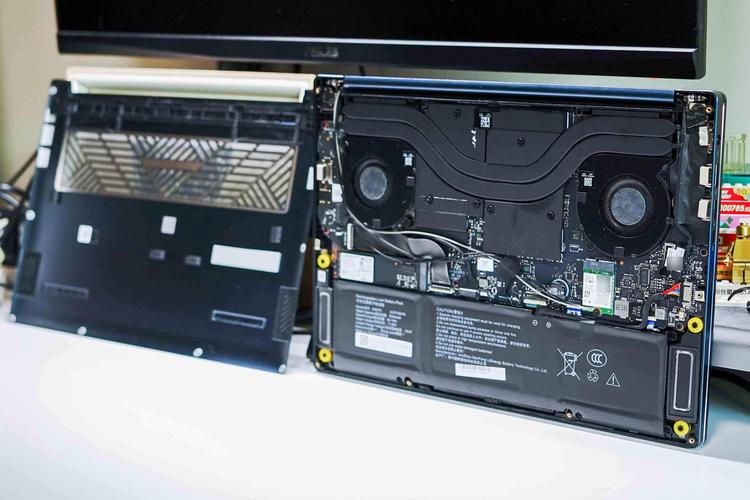

4. 取下底壳,你就可以看到笔记本的内部全貌了。

第二步：断开电池连接（安全第一）

1. 在主板靠近电池的位置,找到电池排线插座，它通常是一个白色或黑色的塑料接口，上面有一个小卡扣。
2. 用指甲或撬棒轻轻拨开卡扣,然后水平地将排线拔出。千万不要垂直向上拔，以免损坏接口。
3. 这一步必须做！

第三步：拆卸内存和固态硬盘

UX7 的内存和 SSD 都设计在底壳下方，非常方便更换。

• 内存：

  • 内存两侧有金属卡扣,向外掰开，内存条会自动弹起。
  • 以约 30-45 度角取出内存条。

• 固态硬盘 (SSD)：


  （图片来源网络，侵删）
  • 找到 M.2 SSD，上面通常会覆盖一个小的金属散热片。
  • 拧下固定散热片的螺丝（如果有的话），取下散热片。
  • SSD 的一端有一个很小的螺丝，拧下它。
  • SSD 另一端有一个倾斜的卡槽，将 SSD 从这个卡槽中拔出即可。

第四步：拆卸散热模组（清灰换硅脂核心步骤）

这是拆机中最复杂但也最关键的一步。

1. 断开风扇排线：找到连接到散热风扇的排线，轻轻拔掉。
2. 拧下散热模组固定螺丝：散热模组（风扇+铜管+散热鳍片）由多颗螺丝固定，同样注意不同螺丝的长度。
3. 取下散热模组：拧下所有螺丝后，散热模组应该可以轻松取下，如果比较紧，可以稍微晃动一下，但不要强行拉扯，以免拉弯或损坏热管。
4. 清洁与更换硅脂：
   • 清灰：使用皮老虎、软毛刷和棉签，仔细清理散热鳍片之间的灰尘。
   • 换硅脂：用无水酒精和高纯度棉片或无尘布，将 CPU 和 GPU 芯片表面的旧硅脂擦拭干净。
   • 涂抹新硅脂：在 CPU 和 GPU 核心中心挤一小颗米粒大小的硅脂（推荐使用导热系数高的硅脂，如信越、利民等），安装回散热模组时，硅脂会自然均匀铺开。

第五步：拆卸键盘与掌托（可选，用于清洁或更换内部部件）

如果你想进行深度清洁或更换主板、屏幕等，需要拆卸键盘和掌托。

1. 拆卸键盘：

   • 拧下固定键盘的所有螺丝（通常在键盘下方或掌托边缘）。
   • 用撬棒从键盘顶部（靠近屏幕一侧）的缝隙轻轻插入，慢慢将键盘撬开，键盘是通过塑料卡扣固定在 C 面框架上的。
   • 撬开后,断开键盘连接主板的排线，然后取下键盘。

2. 拆卸掌托：


   （图片来源网络，侵删）
   • 拧下固定掌托（D面和C面之间的那块金属板）的螺丝。
   • 取下掌托后,你就可以看到主板、触摸板排线、电源开关排线等。

内部硬件布局与设计分析

• 优点：

  • 模块化设计：内存、硬盘、散热模组都易于拆卸和升级，维护性好。
  • 双风扇散热：UX7 通常配备双风扇和多热管设计，对于其硬件性能来说，散热基础尚可。
  • 丰富的接口：内部预留了额外的接口位置，比如第二个 M.2 插槽或 2.5 英寸硬盘位（具体看型号），扩展性强。

• 缺点：

  • 线材布局：内部线材（如 USB 排线、触摸板排线）可能没有很好地固定，容易在拆卸中卡住或被拉扯。
  • 做工与缝隙：作为一款性价比机型，内部做工可能比较“毛糙”，螺丝孔位对不齐、塑料卡扣易损坏等情况时有发生。
  • 散热压力：虽然散热基础不错，但在高负载下，CPU 和 GPU 仍然容易出现降频，这是该级别高性能本通的通病。

可升级性总结

机械革命 UX7 的可升级性是其最大的亮点之一：

• 内存：通常有 2-4 个内存插槽，最高支持 64GB 甚至更多，升级内存可以显著提升多任务处理能力和部分游戏性能。
• 存储：

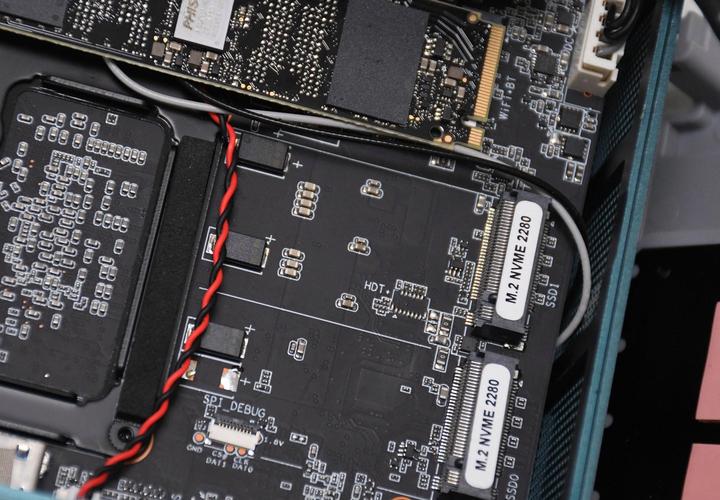

  • 至少有一个 M.2 插槽，用于安装 NVMe SSD，是系统盘的首选。
  • 很多型号还预留了第二个 M.2 插槽，可以轻松加装第二块 SSD 作为仓库盘。
  • 部分型号甚至有 5 英寸硬盘位，可以加装机械硬盘或 SATA 接口的 SSD。
• 无线网卡：通常使用标准的 M.2 接口无线网卡，可以轻松更换为支持 Wi-Fi 6 的型号（如 Intel AX200/AX210）。
• CPU 和 GPU：不可升级，它们是直接焊接在主板上的。

常见问题与注意事项

1. 装不回去怎么办？

   • 检查是否有螺丝忘记拧。
   • 对齐所有卡扣,从中间向四周均匀按压，确保底壳完全闭合。
   • 如果合不拢,很可能是螺丝用错了位置，或者有异物卡在里面。

2. 开机没反应/黑屏？

   • 最常见的原因是 排线没插好或插反了，重点检查键盘、触摸板、电源开关和电池的排线。
   • 检查内存条是否安装到位,金手指是否完全插入插槽。
   • 检查 SSD 是否安装好。

3. 清灰后温度没改善？

   • 可能是硅脂已经干涸,导热效率下降，需要更换。
   • 检查散热模组是否与 CPU/GPU 核心紧密贴合，没有空隙。
   • 可能是风扇本身老化或积灰严重,需要更换风扇。

希望这份详细的指南能帮助你顺利完成机械革命 UX7 的拆机！祝你操作顺利！
