- 为什么需要Apple Watch的X光图？
- 我们能从X光图中看到什么？（关键部件解读）
- X光图揭示了Apple Watch设计的哪些特点？
- 如何获取Apple Watch的X光图？
- 一张X光图的价值
为什么需要Apple Watch的X光图？

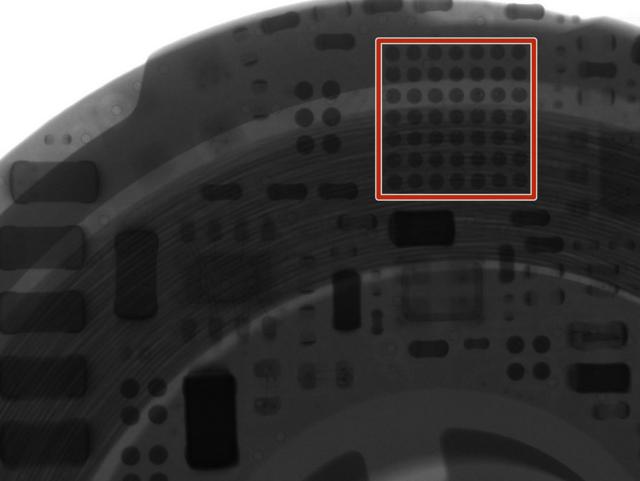

一张X光图（或更准确的说是CT扫描图）能提供超越传统拆机的“上帝视角”,它的主要价值在于：
（图片来源网络，侵删）
- 内部结构可视化： 无需拆解，就能清晰地看到所有内部元件的布局、位置和连接关系,这对于理解整个设备如何工作至关重要。
- 维修与诊断： 对于专业维修人员来说，X光图可以帮助他们快速定位故障点，比如判断是某个芯片损坏、排线断裂还是电池鼓包,从而制定更精确的维修方案。
- 设计与工程分析： 对于工程师和爱好者，X光图是研究苹果堆叠技术、散热设计、材料科学和空间利用率的绝佳资料，可以看到主板如何被“折叠”以适应狭小的曲面空间。
- 安全与回收： 可以清晰地看到电池的位置和结构，有助于在回收或处理时安全地移除电池，避免短路或起火风险,同时也能识别出稀有或贵金属的回收位置。
- 破解与逆向工程： 在极少数情况下，研究人员或黑客会利用X光图来分析芯片的封装和电路,寻找安全漏洞或硬件层面的破解方法。
我们能从X光图中看到什么？（关键部件解读）
一张Apple Watch的X光图就像一张解剖图，我们可以“透视”到其内部精密的构造,以下是一些主要部件在X光图上的特征：
A. 主逻辑板
这是Apple Watch的“大脑”，是X光图上最复杂、最密集的区域。
- 处理器： 位于主板中央或偏上的位置，是最大的方形芯片，上面通常有苹果的标志，型号会随着Watch的代数不同而变化（如S1, S2, S3, S4, S5, S6, S7, S8, S9等）。
- 内存和闪存： 处理器旁边或下方的小型芯片,用于存储系统和用户数据。
- 电源管理芯片： 负责分配和管理来自电池的电力,通常靠近电池接口。
- 无线通信芯片： 包括Wi-Fi、蓝牙、蜂窝网络（GPS + Cellular型号）的芯片,它们协同工作以实现各种连接功能。
- 传感器接口： 主板通过柔性排线连接到各种传感器,X光图上能看到这些排线的走向。
B. 电池
在X光图上，电池是一个非常显眼的、长方形的块状物。
- 位置： 通常位于Watch的后壳和屏幕之间,占据了大量空间。
- 形状： 为了适应Apple Watch的圆形/方形机身，电池被设计成不规则的形状,这是为了最大化利用内部空间。
- 安全特征： 你可能会看到电池周围有金属支架或塑料框架，这是为了在电池发生鼓包等意外时提供物理保护,防止挤压其他元件。
C. 传感器阵列

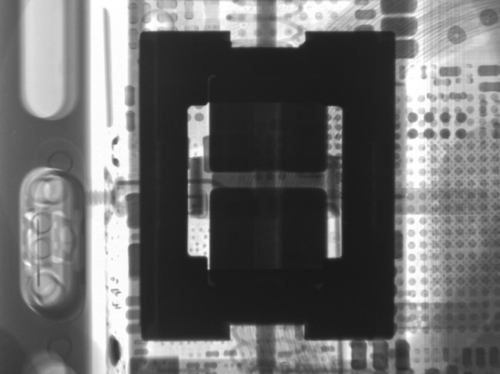

Apple Watch的健康监测功能依赖于其背面的众多传感器，在X光图上，它们位于主板的另一侧,靠近后盖。
（图片来源网络，侵删）
- 光电容积脉搏波描记术 传感器： 用于心率监测,通常是一排绿色的LED灯和对应的感光元件。
- 血氧传感器 (SpO2 Sensor)： 包含红光和红外光LED以及光电二极管,用于测量血液中的氧气含量。
- 电极： 用于心电图 功能,直接接触皮肤进行电信号测量。
- 温度传感器： 用于女性健康追踪功能,测量手腕皮肤温度。
D. Taptic Engine (线性执行器)
这是Apple Watch实现触感反馈的核心部件，在X光图上，它通常是一个圆柱形或长方形的金属块，位于侧面（如数字表冠下方），它通过精确的线性运动来模拟各种触感，如轻点、脉冲等。
E. 屏幕
屏幕本身在X光图上可能不那么明显，因为它主要是玻璃和薄膜层,但你可以看到：
- 显示器驱动芯片： 一个小芯片，连接着屏幕,负责控制显示内容。
- 排线： 连接主板和屏幕的柔性电路板，X光图上会显示出这些细长的“线路”。
F. 扬声器与麦克风
- 扬声器： 一个小型的金属外壳，通常位于底部边缘,用于播放声音和通话。
- 麦克风： 一个或多个小孔，下方隐藏着麦克风元件,位于顶部或侧面。
X光图揭示了Apple Watch设计的哪些特点？
通过对比不同代次的Apple Watch X光图,我们可以发现苹果设计的演进：
- 极致的空间利用： 从第一代到最新的型号，内部元件的堆叠越来越紧凑，电池形状的定制化、主板的分区设计,都是为了在有限的曲面空间内塞进尽可能多的功能。
- 模块化与集成： 传感器、处理器、通信模块等被高度集成在几块主板上，减少了连接线和接口,提高了稳定性和可靠性。
- 安全第一： 电池的物理保护框架、排线的加固、元件的合理布局,都体现了苹果对设备安全性的重视。
- 散热挑战： 由于空间狭小且功耗较高，Apple Watch的散热设计是一个巨大挑战，X光图上可以看到，苹果主要通过金属外壳和主板本身来导热，几乎没有主动散热措施（如风扇）。
如何获取Apple Watch的X光图？

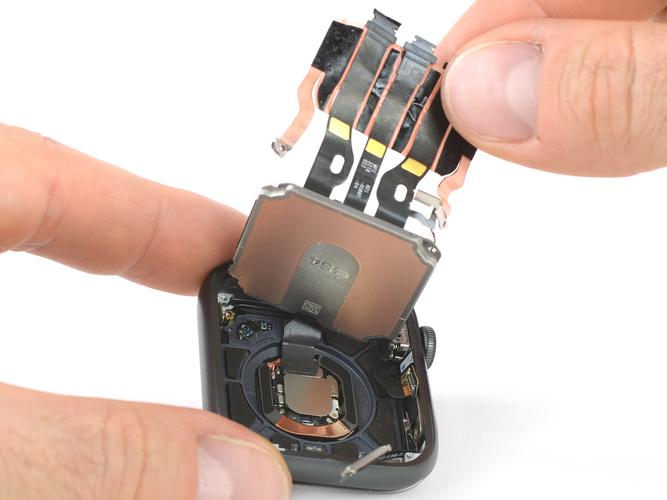

获取高清的Apple Watch X光图通常有以下几个途径：
（图片来源网络，侵删）
-
专业拆解机构：
- iFixit: 这是最著名的第三方维修和拆解网站，他们不仅会进行详细的物理拆解，有时也会与专业的扫描机构合作，发布设备的X光或CT扫描图，在他们的拆解报告页面中，可以留意是否有“X-Ray”或“CT Scan”标签。
- Chipworks (现属TechInsights): 这是一家专注于半导体逆向工程的公司，他们会购买最新的电子产品，进行切片、打磨和电子显微镜分析，有时也会发布CT扫描图来展示芯片封装和内部布局，他们的分析报告非常专业,但通常是付费的。
-
科技媒体与博客：
一些知名的科技媒体（如The Verge, MacRumors）在发布重大新品评测时，有时会引用或委托制作X光图,以展示其内部设计的独特之处。
-
图像搜索引擎：
- 在Google Images、Bing Images等搜索引擎中，使用关键词如 “Apple Watch X-ray”, “Apple Watch CT scan”, “Apple Watch 内部结构” 等进行搜索,可以找到大量由上述机构发布的图片。
一张X光图的价值
一张Apple Watch的X光图远不止一张酷炫的图片,它是苹果顶尖工程设计和制造工艺的无声证明。
- 对消费者而言，它让我们得以一窥这款“戴在手腕上的超级计算机”的复杂与精妙,加深我们对产品价值的理解。
- 对维修师而言，它是诊断疑难杂症的“透视眼”，让维修变得更精准、更高效。
- 对工程师而言，它是学习和借鉴的宝贵教材,展示了如何在极端的物理限制下实现功能与美学的完美平衡。
Apple Watch的拆机X光图，是连接我们与顶尖科技内部世界的一扇窗户，让我们得以直观地感受“科技与人文的交汇”这一苹果设计哲学的真实含义。
