传奇太阳能全智能控制器 使用说明书
重要提示：
- 安全第一！ 在安装、接线或操作之前，请务必仔细阅读本说明书，不正确的操作可能导致设备损坏、财产损失甚至人身伤害。
- 专业安装： 强烈建议由具备电气知识的专业技术人员进行安装和接线。
- 断电操作： 在进行任何接线操作前，请务必断开太阳能电池板、蓄电池和负载的所有连接。
- 极性保护： 本控制器具备反接保护功能，但长期反接会缩短控制器寿命,请务必按照正确的正负极进行接线。
产品概述
传奇太阳能全智能控制器是专为太阳能离网系统设计的核心控制部件，它集成了先进的MPPT（最大功率点跟踪）技术、智能充放电管理、多重保护功能于一体，旨在最大化太阳能利用效率，延长蓄电池使用寿命，并为您的负载提供稳定、可靠的电源。

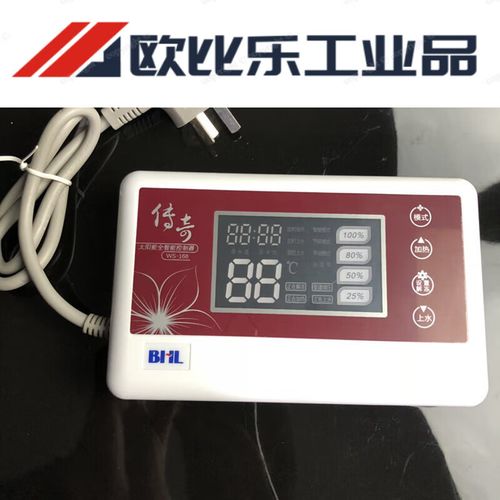

（图片来源网络，侵删）
主要特点：
- MPPT高效充电： 实时追踪太阳能电池板的最大功率点，充电效率比传统PWM控制器高20%-30%。
- 智能充放电管理： 采用三阶段（Bulk, Absorption, Float）智能充电算法,精确匹配不同类型蓄电池的充电曲线。
- 宽电压输入范围： 支持多种规格的太阳能电池板系统。
- 多重保护： 具备过充、过放、过载、短路、反接、过温等多重保护功能。
- LCD显示屏： 直观显示系统工作状态、电压、电流、电量、温度等关键信息。
- 多种负载工作模式： 可设置定时、光控等多种模式,灵活控制负载。
- 远程监控（部分型号）： 支持通过手机APP或电脑软件远程监控和管理系统。
面板说明与按键功能
(请参考您手中控制器的实际面板图)
LCD显示屏
- 系统状态： 显示充电状态（如“充电”、“浮充”、“休眠”）、负载状态（“开”、“关”）。
- 电压/电流显示： 实时显示太阳能板电压、充电电流、蓄电池电压、放电电流。
- 电量显示： 以百分比（%）显示蓄电池剩余电量。
- 温度显示： 显示控制器内部温度或蓄电池温度。
- 图标提示： 可能会显示故障报警图标（如过压、欠压等）。
控制按键
- 【SET】/【设置】键： 进入或退出设置菜单。
- 【▲】/【增加】键： 在设置菜单中,向上选择或增加数值。
- 【▼】/【减少】键： 在设置菜单中,向下选择或减少数值。
- 【确认】键： 确认当前选择或保存设置。
- 【负载】键： 手动开启或关闭负载输出。（部分型号可能不支持）
指示灯
- 充电指示灯：
- 绿色常亮： 正在充电（MPPT或浮充阶段）。
- 绿色闪烁： 系统等待充电（如夜间）。
- 负载指示灯：
- 蓝色常亮： 负载正常开启。
- 红色闪烁/常亮： 负载处于保护状态（如电压过低）或手动关闭。
安装与接线
警告：接线前务必断开所有电源！
安装环境
- 选择一个通风、干燥、无尘、远离易燃物的地方。
- 确保安装表面平整、坚固。
- 避免阳光直射和雨淋。
- 留出足够的散热空间。
接线顺序（推荐）
正确顺序：先接蓄电池，再接太阳能板，最后接负载。

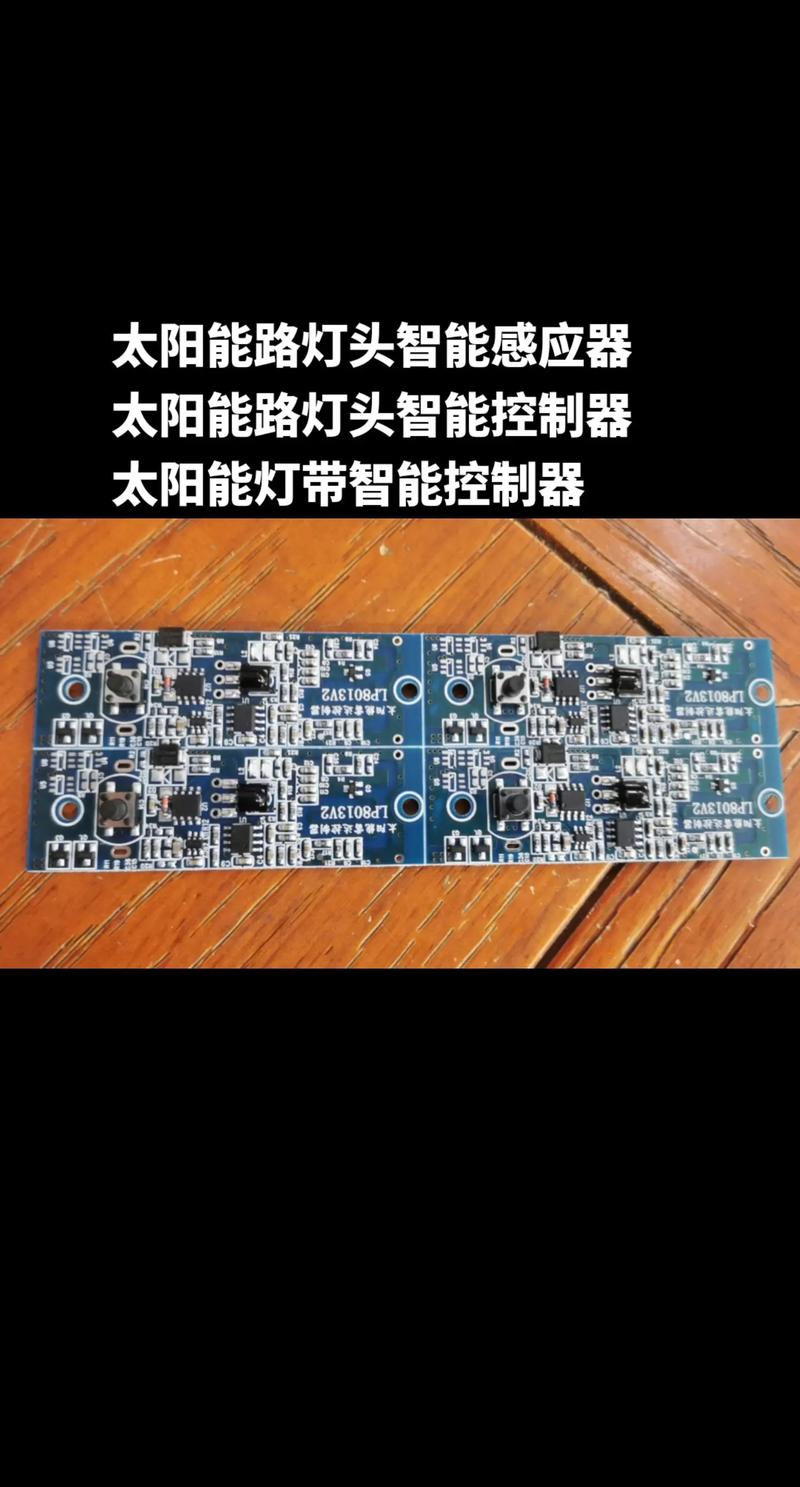

（图片来源网络，侵删）
-
连接蓄电池：
- 将蓄电池的正极（+）连接到控制器的 “BAT+” 或 “BATTERY+” 端子。
- 将蓄电池的负极连接到控制器的 “BAT-” 或 “BATTERY-” 端子。
- 接好后，控制器会自动开机，LCD屏幕应亮起。
-
连接太阳能电池板：
- 将太阳能电池板的正极连接到控制器的 “PV+” 或 “SOLAR+” 端子。
- 将太阳能电池板的负极连接到控制器的 “PV-” 或 “SOLAR-” 端子。
- 接线后，控制器会检测到电压并开始充电,充电指示灯会亮起。
-
连接负载：
- 将负载（如灯、水泵等）的正极连接到控制器的 “LOAD+” 端子。
- 将负载的负极连接到控制器的 “LOAD-” 端子。
- 根据设置,负载可能会自动开启或关闭。
接线注意事项
- 线径： 请根据设备的最大电流选择足够粗的线缆,以防过热。
- 长度： 尽量缩短线缆长度,以减少线路损耗。
- 防水： 如果控制器安装在室外，必须使用防水接线盒,确保所有接头都做好防水处理。
操作与设置
开机后，默认参数可能已设置好，您可以直接使用，如需自定义,请按以下步骤操作：

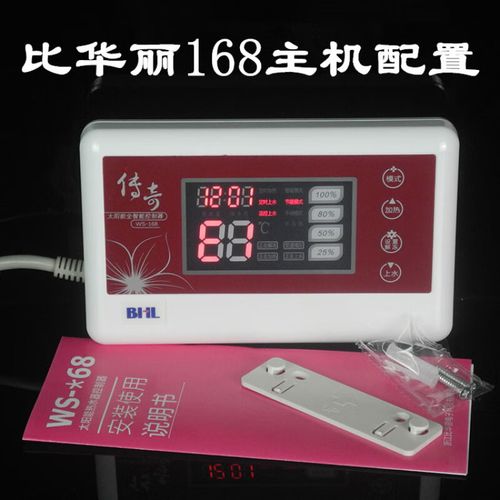

（图片来源网络，侵删）
- 进入设置菜单： 按【SET】键,屏幕会进入主菜单。
- 选择菜单项： 使用【▲】和【▼】键选择要设置的项目（如“蓄电池类型”、“负载模式”等）。
- 确认并进入： 按【确认】键进入该项目的子菜单。
- 修改参数： 使用【▲】和【▼】键修改参数（如选择“铅酸电池”、“锂电”或“0-24小时”定时）。
- 保存并退出： 按【确认】键保存设置，连续按【SET】键可逐级退出,直到返回主界面。
常见设置项说明：
- 蓄电池类型：
- 铅酸电池： 包括普通铅酸、胶体电池、AGM电池,使用三阶段充电。
- 锂电： 专为锂电池设计，可能使用CC-CV（恒流-恒压）充电模式。
- 选择错误的类型会严重损坏电池！
- 系统电压：
通常为12V/24V/48V，请务必与您的蓄电池系统电压匹配,部分控制器支持自动识别。
- 负载模式：
- 0: 常开模式： 负载一直保持开启。
- 1: 光控模式： 仅在白天（太阳能板有电压）时关闭负载,夜晚自动开启。
- 2: 时控模式： 可设置开启和关闭的时间（晚上7点开，早上6点关）。
- 3: 光控+时控模式： 结合光控和时控,更智能。
- 负载定时： 在时控模式下,用于设置具体的开关时间。
- 过压恢复电压： 当蓄电池电压恢复到此值时,停止保护。
- 欠压断开电压： 当蓄电池电压低于此值时，自动切断负载,防止过放。
- 温度补偿： 开启后，控制器会根据温度自动调整充电电压,对延长电池寿命非常重要。
故障排除
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 控制器无显示 | 蓄电池未接或接触不良。 蓄电池电压过低。 保险丝熔断。 |
检查蓄电池接线，确保牢固。 为蓄电池充电或更换。 联系厂家或专业人员更换。 |
| 不充电 | 太阳能板未接或接反。 太阳能板电压过低（如阴天）。 充电回路保险丝熔断。 |
检查太阳能板接线，确保正负极正确。 等待天气好转。 检查并更换保险丝。 |
| 负载不工作 | 负载开关未打开或模式设置错误。 蓄电池电压过低，负载已切断。 负载接线问题或负载本身故障。 |
检查负载模式设置，尝试手动开启。 等待蓄电池充电或更换。 检查负载接线，用其他设备测试负载是否正常。 |
| 充电指示灯闪烁 | 系统处于等待状态（如夜间）。 太阳能板功率不足。 控制器温度过高。 |
正常现象。 检查太阳能板是否被遮挡或功率是否匹配。 改善控制器通风环境。 |
| 负载指示灯闪烁 | 蓄电池电压过低，控制器启动了欠压保护。 | 停止使用负载，为蓄电池充电。 |
技术规格
- 额定系统电压： 12V / 24V / 48V (请根据型号确认)
- 最大充电电流： XXA (请根据型号确认，如30A, 40A, 60A等)
- 最大负载电流： XXA (请根据型号确认)
- MPPT跟踪效率： ≥99%
- 充电回路电压降： ≤0.26V
- 放电回路电压降： ≤0.05V
- 静态功耗： ≤10mA
- 工作温度： -25℃ ~ +60℃
- 防护等级： IP20 (室内) / IP65 (室外,请根据型号确认)
- 尺寸： XXXmm x XXXmm x XXXmm (请根据型号确认)
保修信息
本产品自购买之日起，在正常使用条件下，提供 [X] 年的保修服务，保修期内，非人为损坏的故障，免费维修或更换，人为损坏、私自拆解、进水等不在保修范围内。
请保留好您的购买凭证，并在需要保修时出示。
