Canon LBP7110拆机全攻略：从准备工作到核心部件详解（附注意事项）
** 本文是Canon LBP7110激光打印机的深度拆机指南，无论您是寻求日常深度清洁、更换易损件（如硒鼓、定影组件），还是进行简单的故障排查，本文都将为您提供详尽的步骤、高清示意图（文字描述）和专业的注意事项，跟随资深维修专家的步伐，让您轻松掌握LBP7110的“内心世界”，实现自主维护，延长设备寿命。
开篇引言：为何我们需要拆解Canon LBP7110？
Canon LBP7110作为一款经典的入门级黑白激光打印机，以其小巧的机身、稳定的输出和较低的维护成本赢得了众多家庭和小型办公用户的青睐，长期使用后，打印机不可避免地会遇到以下问题：
- 打印质量下降： 出现重影、黑边、白条等瑕疵。
- 卡纸频发： 纸张在走纸路径中停滞不前。
- 硒鼓寿命告急： 需要更换或重装硒鼓。
- 内部粉尘堆积： 影响散热和打印性能，甚至造成部件老化。
面对这些问题,许多用户的第一反应是寻求售后或维修服务，但实际上，通过正确的拆机步骤，我们可以自行完成大部分清洁、保养和简单部件的更换工作，这不仅节省了时间和金钱，更能让我们对设备有更深入的了解。
重要声明： 本文操作涉及精密电子和机械部件，请务必在断电并等待至少10分钟（让高压电容充分放电）后进行，操作需谨慎，任何因操作不当导致的设备损坏或人身伤害，责任自负，建议在拆机前准备好必要的工具和工作空间。
拆机前的准备工作：工欲善其事，必先利其器
充分的准备是成功拆解和安全保障的第一步。
所需工具清单：
- 十字螺丝刀： 规格通常为PH0或PH1，用于拆除大部分外部和内部螺丝。
- 塑料撬棒/卡片： 用于无损地分离塑料卡扣，避免划伤外壳。
- 防静电手环： 强烈推荐！用于防止静电对精密电路板（如主板、高压板）造成损害。
- 吸尘器/吹气球： 用于清理内部粉尘。
- 软布/无纺布： 用于擦拭部件，切勿使用带毛絮的布料。
- 酒精（浓度95%以上）： 用于清洁感光鼓、充电辊等精密部件。
- 手套： 保持手部清洁，避免油脂和汗渍污染部件。
工作环境准备：
- 选择一个光线充足、平整干净的桌面。
- 在桌面铺设一层软布或垫子,防止刮伤打印机外壳和部件。
- 准备一个盒子或小托盘,用于分类存放拆下的螺丝和部件，防止混淆。
Canon LBP7110详细拆机步骤（图文/步骤详解）
第一阶段：外部组件拆卸
步骤1：后盖与出纸托盘的拆卸
- 将打印机倒置或放置在侧面,找到后盖的固定螺丝（通常位于底部或后部边缘）。
- 用十字螺丝刀拧下螺丝,然后用塑料撬棒轻轻撬开卡扣，取下后盖。
- 出纸托盘通常通过卡扣或简单的螺丝固定,一并取下。
步骤2：顶盖与扫描单元的拆卸
- 关闭打印机电源,并掀起扫描单元（就是玻璃面板那一部分）。
- 扫描单元下方通常有一个或两个固定螺丝,将其拧下。
- 轻轻向上抬起扫描单元,并小心地断开其连接线缆（注意观察接口类型，避免暴力拉扯）。
- 找到顶盖的固定螺丝（通常位于打印机顶部两侧或后部），拧下后，用撬棒分离顶盖与主体的卡扣，取下顶盖。
步骤3：控制面板的拆卸
- 顶盖取下后,控制面板会暴露出来，它通常通过几颗小螺丝固定在前面板上。
- 拧下螺丝,并断开控制面板与主板的柔性扁平电缆（FFC），然后取下控制面板。
第二阶段：核心部件层（内部结构）
步骤4：硒鼓组件的拆卸
- 打开打印机顶盖,硒鼓组件会自动弹出或手动拉出。
- 这是最容易拆卸的部件,直接抓住硒鼓把手，垂直向上拔出即可，注意观察其与打印机内部的齿轮和传感器的啮合关系。
步骤5：激光扫描单元的拆卸
- 拆下硒鼓后,您会看到一个长长的、带有反光镜和透镜的组件，这就是激光扫描单元。
- 它通常被几颗螺丝固定在机架上,拧下这些螺丝，然后小心地拔下连接其电源和数据线的插头。
- 取出激光扫描单元时务必轻拿轻放,内部的反光镜非常脆弱且容易沾染油污，影响打印质量。

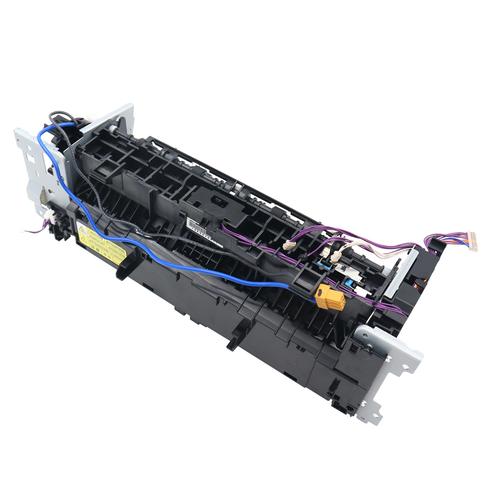

步骤6：定影组件的拆卸
- 定影组件是打印机发热的核心部分,位于打印机后部。
- 注意： 刚使用过的打印机定影组件温度极高！务必等待其完全冷却。
- 找到固定定影组件的螺丝（通常在两侧或底部），拧下后，轻轻将其向外拉出。
- 断开定影组件上连接的电源线和传感器线,定影组件较重，注意安全。
步骤7：主电机与走纸路径组件
- 这些是打印机动力系统的核心,通常被整合在一起，通过螺丝固定在机架底部。
- 拆卸时,需要先断开所有相关的齿轮、传感器连接，然后拧下固定螺丝，小心地将其整体取出。
拆机后的清洁与保养技巧
拆解的最终目的是为了更好地维护。
- 清理粉尘： 使用吸尘器或吹气球，重点清理激光扫描单元的透镜、反光镜，定影组件的上下加热辊，以及整个走纸路径，用软布蘸取少量酒精，轻轻擦拭辊轮表面，去除顽固污渍。
- 检查硒鼓： 检查感光鼓是否有划痕，充电辊是否均匀，刮刀是否完好，对于可加粉的硒鼓，此时可以完成加粉操作。
- 检查电路板： 目视检查主板、高压板等是否有明显的烧焦、电容鼓包等异常情况。
- 润滑： 对于金属传动齿轮和轨道，可以使用少量专用的打印机润滑脂进行润滑，切勿使用普通机油。
组装与测试：完美回归
清洁保养完成后,按照与拆卸时完全相反的顺序进行组装。
- 关键点： 确保所有线缆连接牢固到位，所有齿轮啮合正确，所有卡扣对准。
- 螺丝归位： 将所有螺丝拧回原位，注意力度适中，避免滑丝。
- 最终测试： 重新连接电源，打印一张测试页，检查打印效果是否正常，走纸是否顺畅，有无异响，如果出现异常，请立即断电，对照拆解步骤检查是否有部件错装或线缆未接好。
常见故障排查与对应拆机点
- 故障现象： 打印全白，可能原因：硒鼓问题、激光扫描单元问题、高压板故障，拆机重点：检查硒鼓安装、激光扫描单元线缆、高压板。
- 故障现象： 打印全黑，可能原因：充电辊损坏、激光器故障，拆机重点：检查充电辊是否清洁或损坏，激光扫描单元。
- 故障现象： 卡纸，可能原因：纸张传感器污浊、搓纸轮磨损、定影组件卡纸，拆机重点：清洁纸张传感器、检查搓纸轮、清理定影组件入口。
总结与安全提示
拆解Canon LBP7110并非一项高不可攀的技术，它更像是一门需要耐心和细心的“手艺”，通过本文的详细指导，相信您已经具备了独立完成拆机、清洁和保养的能力。
再次强调安全第一：
- 断电操作是铁律。
- 静电防护是保护精密元件的关键。
- 轻拿轻放，避免对脆弱部件造成物理损伤。
- 如遇超出自身能力范围的复杂故障,请及时寻求专业维修人员的帮助。
希望这篇详尽的Canon LBP7110拆机指南能真正帮助到您，让您的爱机焕发新生，持续稳定地为您服务！
