Epson L455拆机步骤图解是怎样的？

⚠️ 重要安全提示：

1. 断开电源与连接： 在开始任何拆解之前，请务必拔掉打印机的电源插头，并断开所有与电脑或其他设备的连接线。
2. 释放残余压力： L455 是微压电打印机，墨水系统内有压力，首次拆解前，请先在电脑上运行打印头清洗程序，确保墨水循环正常，然后关机，拆解过程中可能会看到少量墨水渗出，请准备好纸巾或吸水布。
3. 佩戴手套： 建议佩戴一次性手套，防止墨水弄脏手，并避免静电损坏电子元件。
4. 拍照记录： 每拆下一个部件或螺丝，都用手机拍下照片，特别是线缆和卡扣的连接方式，这将是您后续安装的“说明书”。
5. 轻拿轻放： 大部分塑料卡扣比较脆弱，请使用塑料撬棒而非金属工具，避免暴力拆卸导致外壳破裂。
6. 注意保修： 拆解打印机将立即失去官方保修资格，请确保您了解并接受这一点。

拆机工具准备

• 十字螺丝刀 (PH0 或 PH1 规格比较常用)
• 塑料撬棒 (非常重要，用于撬开塑料卡扣)
• 镊子 (用于夹取小零件和线缆)
• 吸水纸巾或布
• 容器 (用于放置拆下的螺丝和零件)

拆机步骤图解

第一步：拆解后盖和顶盖

1. 将打印机倒置，这样可以方便地看到底部的螺丝。
2. 使用十字螺丝刀拆下打印机底部的 4 颗螺丝，注意，有些螺丝可能较长，要避免掉落。
3. 将打印机正放,拆下后盖上的 2 颗螺丝 (通常位于纸托盘支架附近)。
4. 使用塑料撬棒,从后盖的缝隙处轻轻撬开，后盖是通过多个塑料卡扣固定的，需要耐心地逐一解开。
5. 拆下后盖后,你会看到内部结构，包括电源板、主板的连接线等，暂时不要拔线。
6. 接下来拆解顶盖,顶盖通常也是通过卡扣固定的，从后部或侧边的缝隙用撬棒轻轻撬开，然后向上抬起取下。

第二步：断开内部连接线

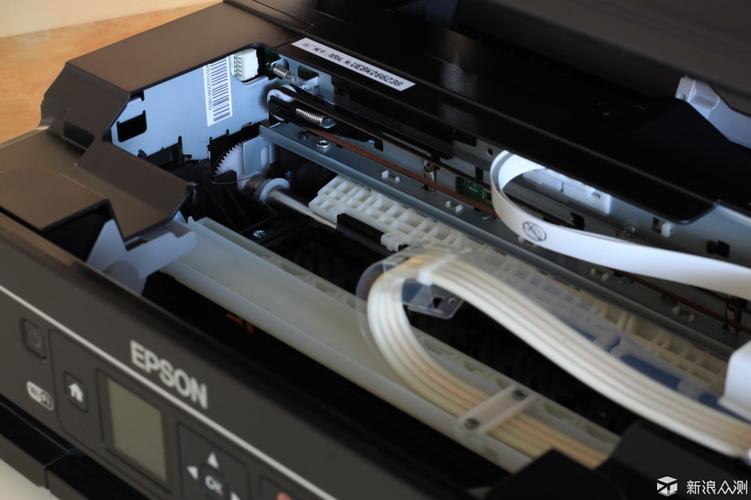

1. 顶盖取下后,所有内部线缆都暴露出来，在拔线前，务必用手机拍照记录下每根线的连接位置。
2. 轻轻拔下打印头的数据扁平线,这条线非常脆弱，请捏住连接器根部垂直拔出，不要直接拉扯线缆。
3. 拔下所有其他连接线,包括墨管、传感器线、操作面板线缆等，同样，记住它们的位置。

第三步：取出打印头和墨盒组件

1. 打印头和墨盒是一体的,通常位于打印机中央。
2. 拆下固定打印头组件的 1-2 颗螺丝。
3. 小心地向上抬起打印头组件,然后将其从打印机中取出，注意连接打印头的墨管，不要拉断。
4. 你会看到一根很长的、连接到打印机后部墨水仓的 大墨管，它通过一个黑色卡扣连接到打印头上，按住卡扣，拔下墨管。

第四步：取出墨仓

1. 打印头取出后,墨仓就完全暴露了。
2. 墨仓通常由一个大的透明塑料盒和内部的 4 个独立墨盒 组成。
3. 拆下固定墨仓盒的 2-4 颗螺丝。
4. 小心地向上抬起整个墨仓组件,注意，它可能与底座有轻微的卡扣，稍微用力即可分离。
5. 你可以继续拆开墨仓盒,看到内部的墨盒和海绵。

第五步：取出其他部件 (可选)

• 扫描单元： 如果需要，可以拆下扫描玻璃和扫描单元，通常也是通过几颗螺丝固定的。
• 进纸器/搓纸轮： 拆下进纸相关的盖板，即可看到搓纸轮和进纸器，可以进行清洁。

常见维修场景与对应拆解

您拆解打印机通常是为了解决以下问题：

清洗或更换打印头

这是最常见的需求,如果喷头堵塞严重，可以按照 第三步 取出打印头组件。

• 清洗： 将打印头取下后，用蒸馏水或专用清洗液浸泡喷头部分（注意不要让电路板沾水），然后用软毛刷轻轻刷洗。
• 更换： 购买新的打印头总成，安装回去即可。

清空废墨垫

当报错“废墨垫满”时，需要更换废墨垫。

1. 拆解完成后,在打印机的最底部，通常能看到一块黑色的海绵或毡垫，这就是废墨垫。
2. 它可能用螺丝或卡扣固定,拆下后更换新的即可。注意： 更换废墨垫后，可能需要使用“复位工具”软件来清零计数器，否则打印机仍会报错。

疏通墨管或更换墨管

如果打印出现断线、白条，可能是墨管堵塞或破裂。

1. 按照 第三步 取出打印头，观察连接打印头和墨仓的大墨管。
2. 如果是轻微堵塞,可以用针筒吸入清水，从墨仓端向打印头端轻轻推入进行冲洗。
3. 如果墨管老化破裂,需要购买同规格的硅胶管进行更换。

清洁内部

长期使用后,内部可能会有墨水粉尘和纸屑。

1. 完全拆解后,用软布或棉签蘸取少量清水（不要过多）擦拭内部墨渍，特别是传感器、导轨等部位。
2. 用吸尘器或吹气球清理纸屑和灰尘。

组装与复位

1. 反向操作： 按照拆卸的相反顺序，将所有部件装回，确保所有线缆都连接到正确的位置，螺丝都已拧紧。
2. 检查卡扣： 确保所有塑料卡扣都已扣紧，否则可能会导致外壳松动或异响。
3. 安装墨水： 重新安装墨盒后，首次开机打印机可能会自动进行充墨和清洗过程，请耐心等待。
4. 复位： 如果您更换了废墨垫，需要使用网上下载的“Epson L455 Resetter”或类似工具软件，将打印机的废墨计数器清零，才能继续使用。

希望这份详细的图解和步骤能帮助您成功完成 Epson L455 的拆解和维修！祝您顺利！
