AOC E2180SWN 深度拆机全攻略：从工具准备到内部结构详解（附维修注意事项）
** 本文是针对AOC E2180SWN这款经典显示器的深度拆机教程，无论您是想进行内部除尘、更换电源板/驱动板，还是满足好奇心一探究竟，本文都将为您提供从准备工作到每一步操作细节的完整指南，作为高级维修专家，我将重点讲解内部结构、关键部件识别以及操作中的风险点，助您安全、顺利地完成拆机。
引言：为什么我们要拆解AOC E2180SWN？
AOC E2180SWN作为一款曾经风靡市场的18.5英寸宽屏LCD显示器，以其经济实惠和稳定的性能，至今仍在许多家庭和办公场所服役，随着使用年限的增加，一些问题也随之而来：屏幕出现暗斑、色彩失真、开机无反应（指示灯不亮）等。
这些故障背后，往往是电源老化、电容鼓包、驱动板故障或积灰导致散热不良等问题，而解决这些问题的第一步，就是安全地打开显示器外壳，本文将带您一步步揭开AOC E2180SWN的“神秘面纱”，了解其内部构造,为后续的维修和保养打下坚实基础。
重要声明： 拆机操作存在一定风险，包括触电（即使已断电，内部电容仍可能存有高压）、损坏精密部件等，请确保您具备一定的电子设备维修基础，并严格按照本文步骤操作，如果您不确定，请寻求专业人士帮助，操作前，请务必断开电源，并等待至少10-15分钟,让内部高压电容充分放电。
第一部分：拆机前的准备工作
“工欲善其事，必先利其器”,充分的准备是成功和安全的关键。
必备工具清单：
- 十字螺丝刀： 规格为PH0或PH1，用于拆卸显示器后盖和内部电路板上的大部分螺丝，建议选择带有磁性头的,方便吸附和固定小螺丝。
- 塑料撬棒/卡片： 至关重要！ 用于分离塑料卡扣,避免使用金属工具划伤脆弱的外壳。
- 防静电手环： 防止人体静电对精密的驱动板（主板）造成损伤。
- 绝缘手套： 额外的人身安全保障,尤其是在处理电源板时。
- 工作台与良好照明： 一个干净、宽敞、光线充足的操作环境。
- 收纳盒/磁力碗： 用于分类存放拆下的螺丝和零件,防止混淆或丢失。
- 万用表： 用于后续维修时测量电压、电阻等。
心理与安全准备：
- 断电与放电： 这是最重要的安全步骤！拔掉显示器的电源线和视频信号线，按下电源开关数次，释放残余电量,等待至少15分钟。
- 工作台面防护： 在桌面铺上软布或防静电垫,防止外壳被刮伤。
- 拍照记录： 在拆解每一步前，用手机拍照，特别是连接线缆和部件的相对位置，这将是您重新组装时的“救命稻草”。
第二部分：AOC E2180SWN 详细拆解步骤
分离显示器后盖与前框
AOC E2180SWN的外壳通常由后盖和前框两部分通过塑料卡扣和螺丝固定。
- 放置显示器： 将显示器屏幕朝下，柔软的铺垫物上,注意保护屏幕和边框。
- 拆卸后盖螺丝： 仔细观察显示器背部的边缘，您会发现几颗隐藏的螺丝，它们通常位于支架连接处、品牌Logo下方或散热孔附近,使用十字螺丝刀将其全部卸下。
- 寻找并撬开卡扣： 卸下所有螺丝后，后盖与前框就只剩下塑料卡扣连接了，沿着边缘，用塑料撬棒或薄卡片，轻轻试探并撬开卡扣，动作要慢、要轻,避免用力过猛导致卡扣断裂。
- 分离外壳： 当所有卡扣都被撬开后，小心地将后盖与前框分离，分离时注意内部排线的走向,不要强行拉开。
断开内部关键连接线

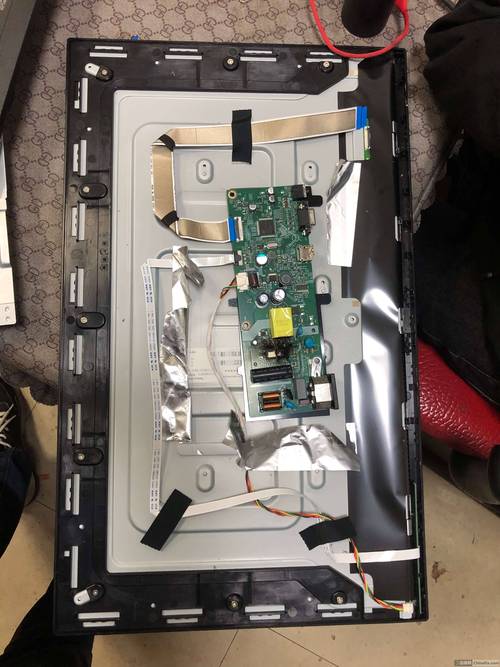

打开外壳后，您会看到内部的核心部件：电源板、驱动板、逆变器（部分型号）、屏幕面板以及连接它们的排线。
- 识别连接线： 您会看到几条不同颜色的扁平排线（FFC）和几根电源线。
- 屏幕驱动排线： 最宽、最关键的一条，连接驱动板和屏幕背部，它非常脆弱,请务必小心对待。
- 按键板排线： 连接底部按键板和驱动板,通常比较短小。
- 电源输入线： 从电源板引出,连接到电源插座。
- 安全断开： 断开排线时，千万不要直接拉线，正确的做法是先找到其接口上的卡扣，轻轻向外或向上拨动，然后顺势拔出排线头，对于电源线,直接拔下插头即可。
拆卸电源板和驱动板
这是维修中最常见的操作,因为电源故障和驱动板故障是显示器问题的两大主因。
-
拆卸电源板：
- 电源板通常位于显示器底部,靠近电源输入口。
- 它通过几颗螺丝固定在金属屏蔽罩或外壳上。
- 记下所有螺丝的位置和长度（如有不同）,将其卸下。
- 拔掉所有从电源板引出的连接线（通往驱动板和屏幕背光）。
- 小心地将整个电源板取出，注意，电源板上有大电容，即使断电后一段时间，仍有高压,切勿用手触碰其元件。
-
拆卸驱动板：
- 驱动板（也称主板、控制板）通常位于屏幕后方,是核心控制中心。
- 它同样由螺丝固定，并连接着屏幕驱动排线、按键板排线以及从电源板过来的供电线。
- 依次卸下固定螺丝,并小心地断开所有连接线。
- 取出驱动板，仔细观察其上的电容、芯片等元件,这是判断故障点的重要依据。
第三部分：内部结构详解与常见故障点分析
作为高级维修专家，我为您解析AOC E2180SWN的内部构造和“病症”高发区。
核心部件识别：
- 电源板 (Power Supply Board)： 负责220V交流电转换成显示器各部件所需的低压直流电（如12V, 5V, 3.3V等），常见故障是电容鼓包、炸裂,导致无输出或输出电压不稳。
- 驱动板 (Main Board / T-CON Board)： 显示器的“大脑”，它处理来自主机的视频信号，并转换成屏幕可以识别的时序信号，控制每个像素点的亮灭，常见故障是芯片虚焊、排线接触不良，导致花屏、图像扭曲、无显示等。
- 屏幕面板 (LCD Panel)： 显示图像的核心，它本身不易损坏，但易受外力冲击，常见问题是坏点、亮点、暗斑。
- 背光模组 (Backlight)： 由灯管（或LED灯条）、导光板、反射膜等组成，负责提供光源，常见故障是灯管老化导致亮度不均、闪烁,或逆变器故障导致背光不亮。
- 逆变器 (Inverter - 部分型号)： 如果您的E2180SWN使用的是CCFL背光，那么会有一个逆变器将电源板提供的12V直流电转换成点亮灯管所需的高频交流电，现在很多新款已采用LED背光,则无需此部件。
常见故障点与初步判断：
- 现象： 按下电源键，指示灯不亮，屏幕无任何反应。
- 可能原因： 电源板故障（最常见）、电源线问题、内部保险丝熔断。
- 排查思路： 检查电源线；测量电源板输出端是否有电压。
- 现象： 指示灯亮，屏幕漆黑，但仔细看能看到微弱图像。
- 可能原因： 高压板/逆变器故障、背光灯管老化/损坏、驱动板到屏幕的排线接触不良。
- 排查思路： 拆机后,开机瞬间观察背光灯管是否点亮。
- 现象： 屏幕出现花屏、横纹、色彩异常、图像扭曲。
- 可能原因： 驱动板故障、驱动板到屏幕的排线接触不良、屏幕本身损坏。
- 排查思路： 重新插拔排线；若问题依旧,则重点检查驱动板上的电容是否有鼓包。
第四部分：清洁、维修与重新组装
- 内部除尘： 使用毛刷和吹气球（皮老虎）对风扇、散热片、电路板进行彻底清洁,积灰是导致过热和元件老化的隐形杀手。
- 更换元件： 如果发现电源板或驱动板上的电容有鼓包、漏液现象，可以购买同型号规格的电容进行更换，这是一项精细活,需要电烙铁和一定的焊接技巧。
- 重新组装： 组装过程是拆解的逆序，请务必参考您之前拍摄的照片，确保所有排线连接正确、所有螺丝归位，特别是屏幕驱动排线,插反或插错位置可能导致屏幕损坏。
从拆机到维修，探索显示器的内在世界
通过本次对AOC E2180SWN的深度拆解，我们不仅学会了如何安全地打开它，更深入地了解了其内部构造和工作原理，这不仅仅是一次简单的操作,更是一次探索和学习的旅程。
掌握了拆机技能，您就拥有了自主维修和保养显示器的“钥匙”，当您的爱机再次出现故障时，您将不再束手无策，而是可以冷静地分析问题，动手去解决它，对于复杂的问题,寻求专业帮助永远是明智的选择。
希望这篇详尽的攻略能对您有所帮助，如果您在拆机过程中遇到任何问题，欢迎在评论区留言,我们一起交流探讨。
