STM32智能家居系统如何实现高效稳定控制？

下面我将为您提供一个完整、详细的指南，从项目概述、系统架构、硬件选型、软件设计、关键代码示例到未来扩展方向，系统地介绍如何构建一个基于STM32的智能家居系统。

项目概述

目标： 设计并实现一个以STM32微控制器为核心，能够通过手机App或网页远程控制家中多种设备（如灯光、窗帘、温湿度传感器等）的智能家居系统。

核心功能：

• 设备控制： 远程开关灯、调节风扇风速、控制窗帘电机。
• 环境监测： 实时采集并显示室内温湿度。
• 用户交互： 通过手机App或网页进行远程控制和状态查看。
• 自动化场景： （可选）实现定时任务或条件触发（如温湿度超过阈值自动开窗）。

核心技术栈：

• 硬件： STM32微控制器、ESP8266/ESP32 Wi-Fi模块、各类传感器和执行器。
• 软件：
  • STM32端： STM32CubeMX配置、HAL库编程、FreeRTOS实时操作系统。
  • 通信： MQTT协议（轻量级，适合物联网）或HTTP协议。
  • 服务器： 自建MQTT Broker（如Mosquitto, EMQX）或使用云服务（如阿里云IoT, AWS IoT Core）。
  • 应用端： 使用Blynk、MIT App Inventor快速开发App，或使用HTML/CSS/JS开发Web控制面板。

系统架构设计

一个典型的物联网智能家居系统通常分为四层：感知层、网络层、平台层、应用层。

+-------------------+      +-------------------+      +-------------------+      +-------------------+
|    应用层          |      |    平台层          |      |    网络层          |      |    感知层          |
| (手机App/网页)     |<---->| (MQTT Broker/云平台)|<----| (Wi-Fi/蓝牙/Zigbee)|<---->| (STM32 + 传感器/执行器)|
+-------------------+      +-------------------+      +-------------------+      +-------------------+
       ^                           ^                           ^                           |
       |                           |                           |                           |
       |                           |                           |                           v
       |                           |                           |                    +-----------------+
       |                           |                           |                    |  温湿度传感器   |
       |                           |                           |                    |   继电器模块    |
       |                           |                           |                    |   直流电机驱动  |
       |                           |                           |                    |    LED灯       |
       +---------------------------+---------------------------+--------------------+-----------------+

• 感知层： 由STM32F103/F407等核心板、DHT11/DHT22温湿度传感器、继电器模块（控制220V家电）、直流电机驱动模块（控制窗帘）等组成，负责数据采集和执行控制指令。
• 网络层： 使用ESP8266 Wi-Fi模块作为STM32的“网络适配器”，STM32通过UART与ESP8266通信，发送AT指令控制其连接到Wi-Fi，并通过MQTT协议与服务器通信。
• 平台层： 部署一个MQTT消息代理服务器，它负责接收所有设备（我们的STM32系统）的“发布”（Publish）消息，并将这些消息“分发”（Subscribe）给所有订阅了该主题的客户端（手机App），它起到了一个中间桥梁的作用。
• 应用层： 用户通过手机App或网页上的客户端，订阅设备状态主题，发布控制指令，平台层将指令转发给STM32，并将STM32上报的状态显示给用户。

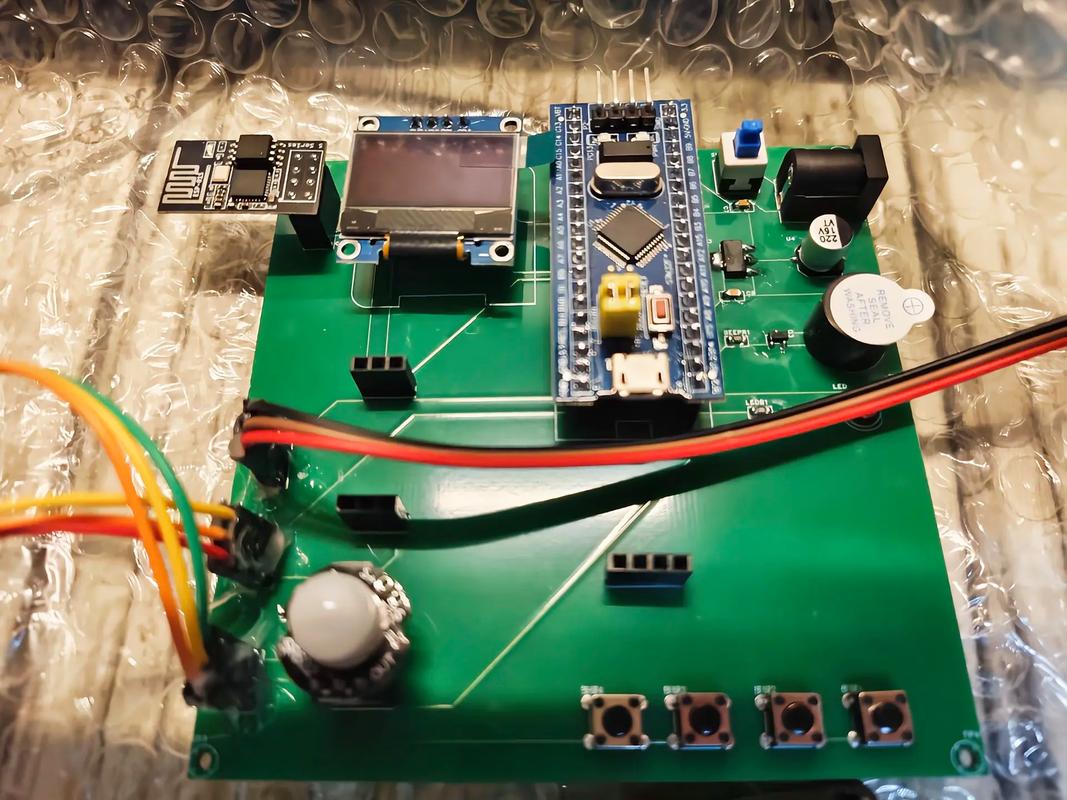

硬件选型与连接

1 核心控制器

• 推荐型号： STM32F103C8T6 ("蓝丸")，性价比高，资源足够（Flash: 64KB, RAM: 20KB），拥有多个UART、ADC、GPIO等。
• 进阶选择： STM32F407VGT6 ("黑丸")，性能更强，资源更丰富（FPU, 更多RAM/Flash），适合运行更复杂的协议或图形界面。

2 网络模块

• 推荐型号： ESP8266-01S，体积小，成本低，AT指令集成熟，完美配合STM32使用。

3 传感器与执行器

• 温湿度传感器： DHT11 (低成本) 或 DHT22 (高精度)。
• 灯光控制： 5V继电器模块，STM32的GPIO控制继电器线圈，继电器触点控制220V灯具的火线。
• 窗帘控制： L298N或DRV8833电机驱动模块，控制直流减速电机正反转。
• 状态指示： LED灯。

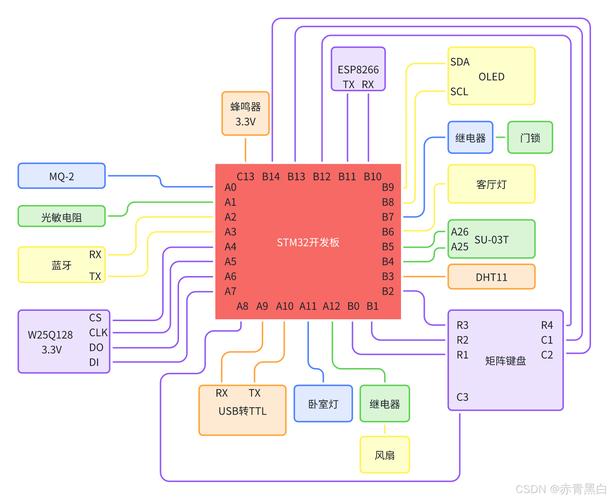

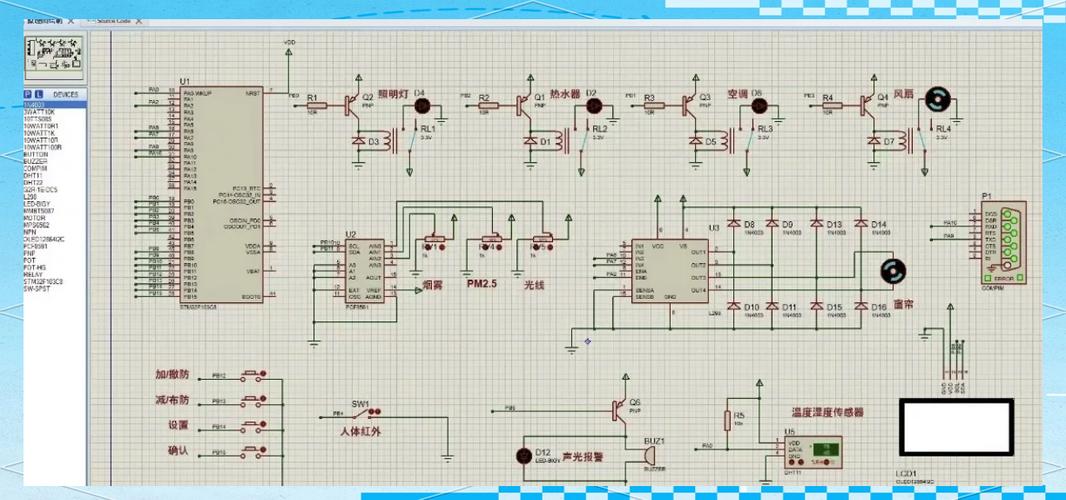

4 硬件连接示例 (STM32F103 + ESP8266)

注意： ESP8266的TXD引脚输出电压为3.3V，可以直接与STM32的RX引脚连接，但STM32的TX引脚输出为3.3V，对于某些版本的ESP8266可能不够稳定，如果遇到问题，可以考虑使用一个逻辑电平转换器。

软件设计

1 开发环境

• IDE： STM32CubeIDE (免费，集成了代码生成和调试功能)
• 工具： STM32CubeMX (用于引脚配置和初始化代码生成)
• 库： HAL库 (硬件抽象层)
• 实时操作系统： FreeRTOS (强烈推荐！)，它可以将复杂的任务（如Wi-Fi通信、传感器采集、按键处理）分解为独立的任务，并行执行，提高系统响应速度和稳定性。

2 软件架构 (基于FreeRTOS)

我们将系统划分为几个独立的任务：

1. Task_MQTT_Client (MQTT客户端任务):

   • 负责初始化ESP8266,连接到Wi-Fi。
   • 连接到MQTT Broker。
   • 在循环中,通过串口接收来自ESP8266的MQTT消息，并解析。
   • 发布传感器数据到指定主题（如 home/livingroom/temp）。
   • 当接收到控制指令时,通过队列发送给控制任务。

2. Task_Sensor_Read (传感器读取任务):


   （图片来源网络，侵删）
   • 以固定周期（如每2秒）读取DHT11的温湿度数据。
   • 将读取到的数据打包成JSON格式,通过队列发送给MQTT任务。

3. Task_Control (控制任务):

   • 从MQTT任务的队列中接收控制指令（如 {"light": "on"}）。
   • 根据指令内容,操作相应的GPIO引脚，控制继电器、电机等执行器。
   • 将设备当前状态（如 {"light_status": "on"}）发布到MQTT Broker。

4. Task_UART_Comm (串口通信任务 - 可选):

   负责处理与ESP8266的串口通信细节,如发送AT指令、解析返回，将结果传递给MQTT任务，可以简化主任务的逻辑。

3 MQTT协议设计

主题命名规范：

• 设备上报数据 (Publish):
  • home/<room>/<device_id>/data (e.g., home/livingroom/dht22/data)
• 设备接收控制指令 (Subscribe):
  • home/<room>/<device_id>/cmd (e.g., home/livingroom/relay_1/cmd)

消息载荷示例:

• 上报数据:

  {
    "temperature": 25.6,
    "humidity": 60.2
  }

• 下发指令:

  {
    "device": "light",
    "status": "on"
  }

关键代码示例

1 STM32CubeMX 配置

1. 选择 STM32F103C8T6 芯片。
2. 配置 SYS -> Debug 为 Serial Wire。
3. 配置 RCC -> High Speed Clock (HSE) 为 Crystal/Ceramic Resonator。
4. 配置 Clock Configuration，将 HCLK 设置为 72MHz。
5. 配置 USART1:
   • Mode: Asynchronous
   • Baud Rate: 115200
   • 用于与ESP8266通信。
6. 配置 USART2:
   • Mode: Asynchronous
   • Baud Rate: 115200
   • 用于打印调试信息（连接到USB-TTL模块）。
7. 配置 GPIO:
   • PC13: GPIO_Output (LED)
   • PC0 - PC5: GPIO_Output (控制继电器、电机驱动)
8. 在 Middleware 中，启用 FreeRTOS，并创建几个任务（如 MQTT_Task, Sensor_Task, Control_Task）。
9. 生成代码。

2 FreeRTOS 任务示例代码 (main.c)

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "cmsis_os.h"
#include "dht11.h" // 假设你有一个DHT11的驱动文件
/* Definitions for MQTT_Task */
osThreadId_t defaultTaskHandle;
#define MQTT_TASK_STK_SIZE 256
void MqttTask(void *argument);
/* Definitions for Sensor_Task */
osThreadId_t sensorTaskHandle;
#define SENSOR_TASK_STK_SIZE 128
void SensorTask(void *argument);
/* Definitions for Control_Task */
osThreadId_t controlTaskHandle;
#define CONTROL_TASK_STK_SIZE 128
void ControlTask(void *argument);
/* Queue definitions */
osMessageQueueId_t sensorDataQueue;
#define QUEUE_ITEM_SIZE sizeof(float)
#define QUEUE_ITEM_COUNT 5 // 存储温度和湿度数据
/* Private variables */
extern UART_HandleTypeDef huart1; // ESP8266
extern UART_HandleTypeDef huart2; // Debug
int main(void)
{
  /* MCU Configuration--------------------------------------------------------*/
  HAL_Init();
  SystemClock_Config();
  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();
  MX_DHT11_Init(); // 初始化DHT11的GPIO
  /* Create the semaphores, mutexes and data queues */
  sensorDataQueue = osMessageQueueNew(QUEUE_ITEM_COUNT, QUEUE_ITEM_SIZE, NULL);
  /* Create the thread(s) */
  const osThreadAttr_t defaultTask_attributes = {
    .name = "MQTT_Task",
    .stack_size = MQTT_TASK_STK_SIZE,
    .priority = (osPriority_t) osPriorityNormal,
  };
  defaultTaskHandle = osThreadNew(MqttTask, NULL, &defaultTask_attributes);
  const osThreadAttr_t sensorTask_attributes = {
    .name = "Sensor_Task",
    .stack_size = SENSOR_TASK_STK_SIZE,
    .priority = (osPriority_t) osPriorityBelowNormal,
  };
  sensorTaskHandle = osThreadNew(SensorTask, NULL, &sensorTask_attributes);
  const osThreadAttr_t controlTask_attributes = {
    .name = "Control_Task",
    .stack_size = CONTROL_TASK_STK_SIZE,
    .priority = (osPriority_t) osPriorityNormal,
  };
  controlTaskHandle = osThreadNew(ControlTask, NULL, &controlTask_attributes);
  /* Start scheduler */
  osKernelStart();
  while (1)
  {
  }
}
// 传感器任务：读取数据并发送到队列
void SensorTask(void *argument)
{
  float temp, humi;
  DHT11_DataTypedef DHT11_Data;
  for(;;)
  {
    if (DHT11_Read(&DHT11_Data) == DHT11_OK)
    {
      temp = (float)DHT11_Data.Temperature;
      humi = (float)DHT11_Data.Humidity;
      // 将数据发送到队列
      osMessageQueuePut(sensorDataQueue, &temp, NULL, 0);
      osMessageQueuePut(sensorDataQueue, &humi, NULL, 0);
      printf("Temp: %.1f, Humi: %.1f\r\n", temp, humi);
    }
    osDelay(2000); // 每2秒读取一次
  }
}
// MQTT任务：处理与ESP8266和MQTT服务器的通信
// (这是一个简化版，实际代码会更复杂，需要实现AT指令集和MQTT协议栈)
void MqttTask(void *argument)
{
  // 1. 初始化ESP8266, 连接Wi-Fi
  // ESP8266_Init();
  // ESP8266_ConnectWiFi("Your_SSID", "Your_PASSWORD");
  // 2. 连接MQTT Broker
  // ESP8266_ConnectMQTT("broker.emqx.io", 1883, "client_id", "user", "pass");
  // 3. 订阅控制主题
  // ESP8266_SubscribeTopic("home/livingroom/relay_1/cmd");
  for(;;)
  {
    // 4. 从队列获取传感器数据并发布
    float data;
    if(osMessageQueueGet(sensorDataQueue, &data, NULL, 0) == osOK)
    {
      // 这里需要将data转换成JSON格式，然后通过串口发送AT指令发布
      // char payload[32];
      // snprintf(payload, sizeof(payload), "{\"temperature\":%.1f}", data);
      // ESP8266_PublishTopic("home/livingroom/dht22/data", payload);
    }
    // 5. 检查串口缓冲区，是否有MQTT消息到达
    // char rx_buffer[128];
    // if(HAL_UART_Receive(&huart1, (uint8_t*)rx_buffer, sizeof(rx_buffer), 100) == HAL_OK)
    // {
    //   // 解析MQTT消息，如果是指令，则发送到控制任务
    //   // if(is_mqtt_control_command(rx_buffer))
    //   // {
    //   //   osMessageQueuePut(controlQueue, command_data, NULL, 0);
    //   // }
    // }
    osDelay(100);
  }
}
// 控制任务：执行控制指令
void ControlTask(void *argument)
{
  for(;;)
  {
    // 这里应该从队列获取控制指令
    // ControlCommand cmd;
    // if(osMessageQueueGet(controlQueue, &cmd, NULL, 0) == os_OK)
    // {
    //   if(strcmp(cmd.device, "light") == 0)
    //   {
    //     if(strcmp(cmd.status, "on") == 0) HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_SET);
    //     else HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_RESET);
    //   }
    // }
    osDelay(50);
  }
}

快速原型方案 (Blynk)

如果觉得自己实现MQTT通信和App开发太复杂,可以使用Blynk平台，它能极大地加速开发过程。

1. 注册Blynk账号并创建项目，获取Auth Token。
2. 在Blynk App中拖拽控件：添加按钮（控制灯）、滑动条（控制风扇）、数值显示（显示温湿度）等。
3. STM32端集成Blynk库：下载Blynk库到你的STM32工程。
4. 编写代码：
   • 在setup()中，使用Auth Token、Wi-Fi信息初始化Blynk。
   • 使用Blynk.virtualWrite(V0, temperature)将温湿度数据发送到App上的V0引脚。
   • 使用Blynk.write(V1, HIGH)来控制连接在V1引脚上的按钮。
   • 设置Blynk.onWrite(V1, myWriteHandler)函数，当App上的按钮被按下时，myWriteHandler函数会被执行，你可以在里面编写控制GPIO的代码。

优点： 开发速度极快，无需关心服务器和App界面。 缺点： 系统封闭在Blynk生态内，扩展性较差，依赖其服务器。

未来扩展方向

当基础系统搭建完成后,可以从以下几个方面进行扩展：

1. 增加更多设备： 添加烟雾传感器、人体红外传感器、门窗磁传感器等，实现安防和自动化。
2. 引入更高级的自动化： 实现场景模式（如“回家模式”自动开灯、开空调）、定时任务（如每天早上7点自动拉开窗帘）。
3. 使用更强大的MCU： 升级到STM32F4/F7系列，运行嵌入式Linux（如Yocto Project），实现更复杂的功能，如图形界面、本地数据库等。
4. 采用更专业的通信协议： 学习并使用CoAP、LwM2M等专为资源受限设备设计的物联网协议。
5. 实现本地网关功能： 让STM32作为Zigbee/Z-Wave协调器，连接更多低功耗设备，再通过Wi-Fi与云端通信。

这个项目从零开始,涵盖了嵌入式系统开发的多个方面，是一个非常宝贵的实践机会，祝你项目顺利！
