Dell游匣Master14拆机，内部配置如何升级？

拆机会导致保修失效。 请在完全了解风险并自行承担后果的前提下进行操作，对于普通用户，如果只是想升级内存或硬盘,官方售后渠道通常是更安全的选择。

拆机前准备

1. 工具：

   • PH0 号十字螺丝刀： 主要用于拆卸后盖和内部组件。
   • 塑料撬棒/薄卡片： 用于分离卡扣,避免划伤机身。
   • 防静电手环： 强烈建议佩戴,防止静电损坏精密电子元件。
   • 磁吸托盘： 用于存放螺丝,防止丢失和混淆。

2. 环境：

   • 选择一个干净、光线充足、平坦的桌面。
   • 确保电脑完全关机，并断开所有外接电源。

拆机步骤详解 (以 G14 7430/7435 为例)

Master 14 的设计相对友好,后盖是主要的维修入口。

步骤 1：拆卸后盖

1. 将电脑翻转至背面。
2. 卸下所有后盖螺丝。
   • Master 14 的后盖螺丝通常为十字螺丝，但长度和规格可能不同，建议使用磁吸托盘，按顺序放置，并在托盘上画个简单的示意图标记每个螺丝的位置。特别注意角落的螺丝，它们可能更长或更短。
   • 有些螺丝下面可能贴有易碎贴纸,撕下后才能看到螺丝。
3. 分离后盖。
   • 使用塑料撬棒，从后盖边缘（通常是散热出风口或接口旁边）开始,小心地撬开卡扣。
   • Master 14 的卡扣分布比较密集，需要均匀用力，沿着边缘慢慢滑动撬棒,逐步分离整个后盖。
   • 注意： 后盖与主板之间可能有排线连接（如摄像头、Wi-Fi 天线等），但通常在 Master 14 上，后盖移开后，这些排线仍然连接在主板上，无需立即断开,只需轻轻抬起后盖即可。

步骤 2：内部结构概览

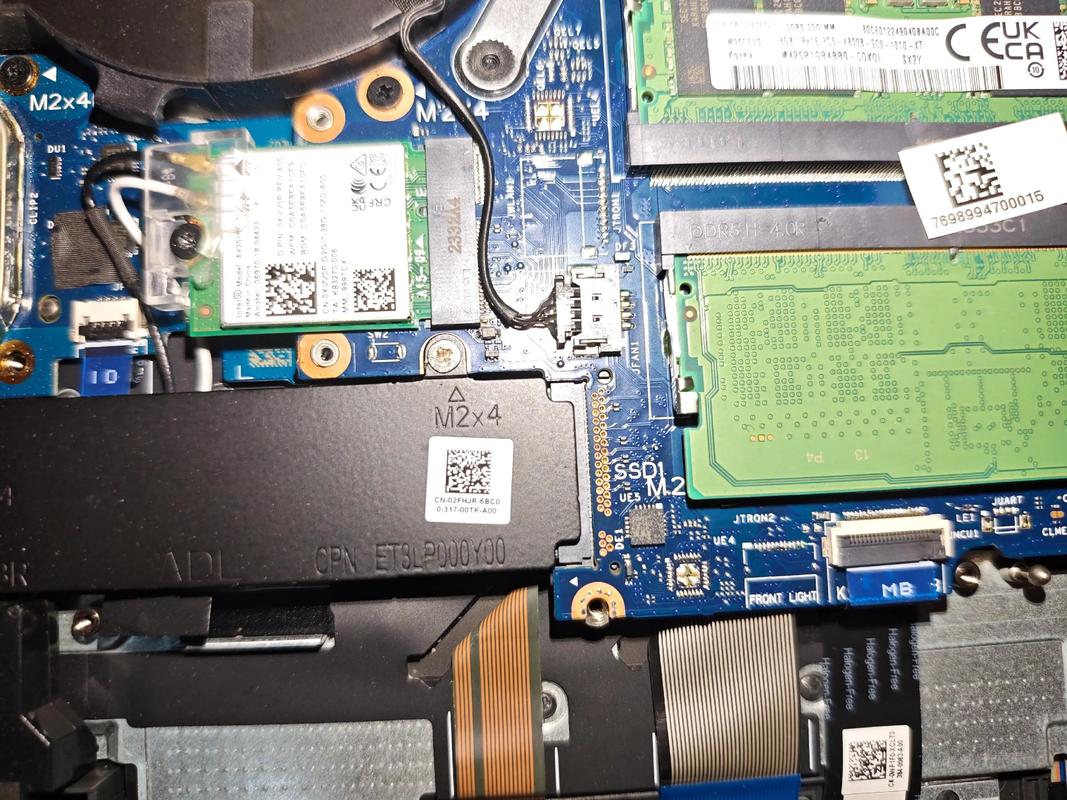

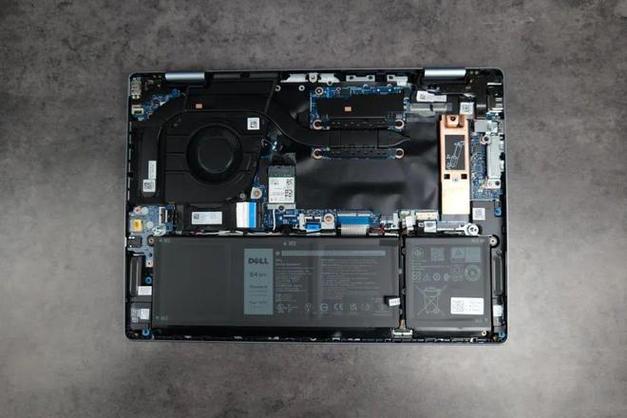

成功拆下后盖后，你将看到 Master 14 的内部布局,其核心组件包括：

• CPU 和散热模组： 位于电脑上半部分,覆盖着大面积的金属散热片和热管。
• 内存条： 通常位于 CPU 下方,有两根插槽。
• M.2 SSD 固态硬盘： 通常有一到两个 M.2 插槽，位置可能在主板中部或靠近 Wi-Fi 模块的地方。
• Wi-Fi 模块： 通常位于主板顶部角落的天线附近。
• 扬声器、电池等。

主要升级操作详解

升级 1：更换或加装 M.2 SSD 固态硬盘

这是最常见的升级操作,可以显著提升系统速度和游戏加载速度。

1. 定位 SSD 插槽： 找到主板上的 M.2 插槽，Master 14 通常至少有一个,高配版可能有第二个。
2. 断开 SSD 供电： 你会看到 SSD 插槽旁边有一个小胶垫或螺丝，拧下它，然后轻轻向上拔起 SSD,使其与插槽分离。
3. 安装新 SSD：
   • 将新的 M.2 SSD 以约 30 度角插入插槽。
   • 轻轻下压,使其完全卡入插槽。
   • 重新拧上固定螺丝。
4. 安装系统： 安装好新 SSD 后，你需要通过 U 盘重装 Windows 系统。

升级 2：升级内存条

Master 14 通常板载了 8GB 或 16GB 内存，并提供一个或两个插槽供用户升级，最大支持 32GB 或 64GB（取决于具体型号和 CPU）。

1. 定位内存插槽： 内存条通常位于 CPU 散热器下方，被一个金属盖板覆盖,拧下固定这个盖板的螺丝即可看到内存。
2. 释放卡扣： 拨开内存条两侧的卡扣,内存条会自动弹起一个角度。
3. 取出/安装内存：
   • 更换： 直接拔出旧内存条，以同样方式插入新内存条，确保对准缺口，然后向下按压,直到两侧卡扣自动扣住。
   • 加装： 如果有空余插槽,直接插入新内存条即可。
4. 盖回盖板： 将内存盖板装回并拧上螺丝。

升级 3：更换 CPU 和散热膏 (高阶操作，不推荐普通用户尝试)

• 警告： 此操作风险极高！需要专业的工具（如 CPU 导热硅脂、刮刀、螺丝刀等）和知识,操作不当可能导致电脑无法启动或过热。
• 步骤简述：
  1. 拆下散热模组的所有螺丝（通常按特定顺序，如对角线）。
  2. 小心抬起整个散热模组。
  3. 取下旧 CPU。
  4. 清理 CPU 和散热器底座上残留的旧硅脂。
  5. 在 CPU 表面均匀涂抹新的导热硅脂。
  6. 安装新 CPU,对准缺口。
  7. 涂上新的硅脂，装回散热模组,并按规定顺序拧紧螺丝。

清洁散热模组

长时间使用后，散热器和风扇会积累大量灰尘,导致散热效率下降。

1. 准备工作： 准备好皮老虎（吹气球）、高纯度酒精、棉签和软毛刷。
2. 拆卸散热模组： 按照“升级 CPU”中的步骤 1 和 2,将整个散热模组从主板上拆下。
3. 清洁散热鳍片：
   • 使用皮老虎吹掉散热鳍片表面的浮尘。
   • 对于顽固的灰尘,可以用软毛刷轻轻刷掉。
   • 如果灰尘堵塞严重，可以使用高压气枪（注意保持距离，避免损坏鳍片）。
4. 清洁风扇扇叶：
   • 用棉签蘸取少量高纯度酒精，轻轻擦拭风扇扇叶和中心轴,去除油污和灰尘。
   • 注意： 不要让酒精流到风扇的电路板上。
5. 更换导热硅脂： 即使不换 CPU，也建议 1-2 年更换一次导热硅脂,以保证散热效果。
6. 重新安装： 将清洁干净的散热模组按照规定顺序装回,拧紧螺丝。

装回与注意事项

1. 检查： 在装回后盖前，再次检查所有组件是否安装到位,螺丝是否都拧下。
2. 对准后盖： 将后盖对准机身的卡扣位置,确保所有排线没有被夹住。
3. 均匀按压： 从中心向四周均匀按压后盖，确保所有卡扣都“咔哒”一声扣合到位。
4. 拧紧螺丝： 按照之前记录的顺序，将所有后盖螺丝拧回。注意不要过度拧紧，以免损坏塑料卡扣。
5. 测试： 连接电源，开机进入 BIOS，检查所有硬件（内存、新 SSD 等）是否被正确识别。
6. 安装系统： 如果是新加装的 SSD，需要通过 U 盘进行 Windows 系统的安装。

希望这份详细的指南能帮助你顺利完成 Dell 游匣 Master 14 的拆机和升级工作！
