STM32智能家居如何实现高效控制与安全？

项目概述

核心思想： 以STM32微控制器作为主控核心，通过各类传感器采集家居环境数据（如温度、湿度、光照），通过执行器（如继电器、电机）控制家电设备，并利用无线通信模块（如Wi-Fi、蓝牙）将数据上传至云端或手机App，实现远程监控、自动化控制和智能联动。

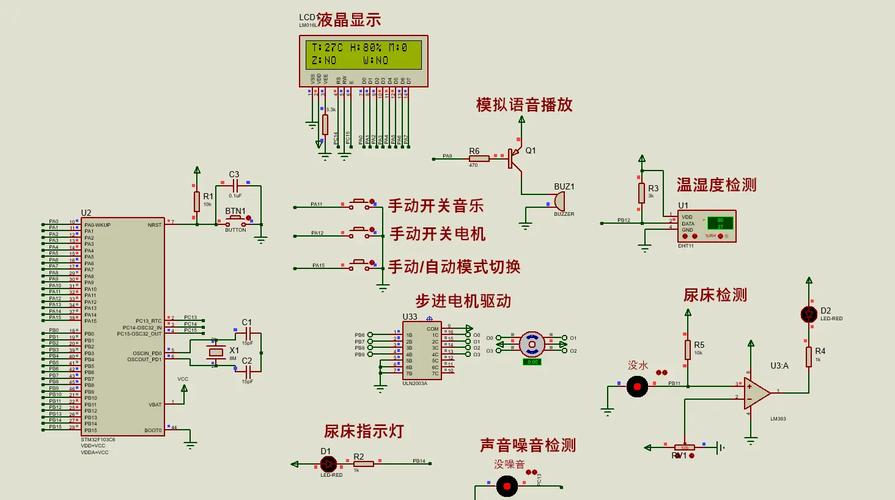

项目架构图：

核心模块解析

一个完整的STM32智能家居系统通常由以下几个部分组成：

主控制器

• 作用： 大脑，负责处理所有数据、执行逻辑、控制外设。
• 选型建议：
  • 入门级： STM32F103C8T6 ("蓝丸")，性价比极高，资源足够（Flash 64KB, RAM 20KB），拥有丰富的外设（GPIO, UART, I2C, SPI, ADC等），社区支持庞大,是学习和项目的首选。
  • 进阶级： STM32F407VGT6 / STM32F429IGT6，性能更强，主频更高，内存更大（SRAM 192KB+），适合运行更复杂的系统（如RTOS、轻量级Linux），并拥有LCD接口,可以方便地驱动显示屏。
  • 低功耗级： STM32L4系列，如果项目对电池供电有要求（如无线传感器节点）,L4系列的超低功耗特性是最佳选择。

传感器模块

用于感知环境状态。

• 温湿度传感器： DHT11 (低成本，精度一般), DHT22 (精度高), SHT30 (I2C接口，精度高)。
• 光照传感器： BH1750 (I2C接口，数字输出，方便)。
• 人体红外传感器： HC-SR501，用于检测是否有人移动，实现人来灯亮、人走灯灭。
• 烟雾/燃气传感器： MQ-2/MQ-7,用于安全监测。
• 其他可选： 土壤湿度传感器、门窗磁传感器等。

执行器模块

用于控制物理设备。

• 继电器模块： 控制大功率电器（如灯泡、风扇、空调插座）。注意： 继电器是高压部件，务必做好隔离，确保低压控制端（STM32）和高压负载端电气隔离！
• LED灯： 用于状态指示或作为可控光源。
• 舵机/步进电机： 用于控制窗帘、百叶窗等需要精确角度控制的设备。
• 蜂鸣器： 用于报警提示。

通信模块

实现与外界的信息交互。

• Wi-Fi模块：
  • ESP8266 (ESP-01/ESP-12E)： 成本极低，功能强大，可以作为STM32的“Wi-Fi串口透传模块”，STM32通过UART发送AT指令控制ESP8266连接Wi-Fi、建立TCP连接或发送HTTP请求,这是最常见和最经济的方案。
  • ESP32： 自带Wi-Fi和蓝牙，性能更强，甚至可以取代STM32作为主控，实现“单芯片”方案。
• 蓝牙模块： HC-05 / HC-06，适合短距离、点对点的控制,可以开发一个简单的手机App进行本地控制。
• 以太网模块： W5500，如果项目有有线网络环境，且对稳定性要求高,可以选择此方案。
• 其他可选： LoRa/NB-IoT (用于远距离、低功耗的广域网)。

电源模块

• 作用： 为整个系统提供稳定可靠的电力。
• 方案：
  • USB供电： 最简单,适合原型开发。
  • 5V/2A电源适配器： 适合固定安装的设备。
  • 锂电池 + 充电管理模块： 适合便携或需要断电续用的场景。

软件架构

软件是项目的灵魂,可以分为以下几个层次：

底层驱动

直接操作STM32的寄存器或使用标准库/ HAL库来控制外设。

• GPIO： 控制继电器、LED的开关。
• UART： 与ESP8266等串口模块通信。
• I2C： 读取DHT22、BH1750等I2C传感器数据。
• ADC： 读取MQ-2等模拟传感器的值。
• TIM： 产生PWM波控制舵机转速/角度。

中间件

在驱动和应用之间提供抽象和功能服务。

• FreeRTOS： 强烈推荐！对于多任务系统（如：同时处理传感器数据、网络通信和用户输入），使用RTOS可以极大地简化逻辑，提高系统的实时性和稳定性，可以创建独立的任务：SensorTask, NetworkTask, ControlTask。
• AT指令解析器： 如果使用ESP8266,需要编写一个库来封装和解析复杂的AT指令。
• JSON解析器： 在与云端通信时，数据通常以JSON格式传输，需要一个小型的JSON库（如 cJSON）来解析和生成数据。

应用逻辑

这是项目的核心算法和业务逻辑。

• 传感器数据读取与处理： 定时读取各传感器数据，并进行滤波、校准等处理。
• 设备控制逻辑： 根据预设规则（如：如果温度>28°C，则打开空调）或云端/App下发的指令来控制执行器。
• 自动化/联动规则： 实现更复杂的场景，如“回家模式”（同时开灯、开窗帘、开空调）、“安防模式”（检测到有人且在非正常时间则报警）。
• 状态机： 用于管理设备的不同工作状态。

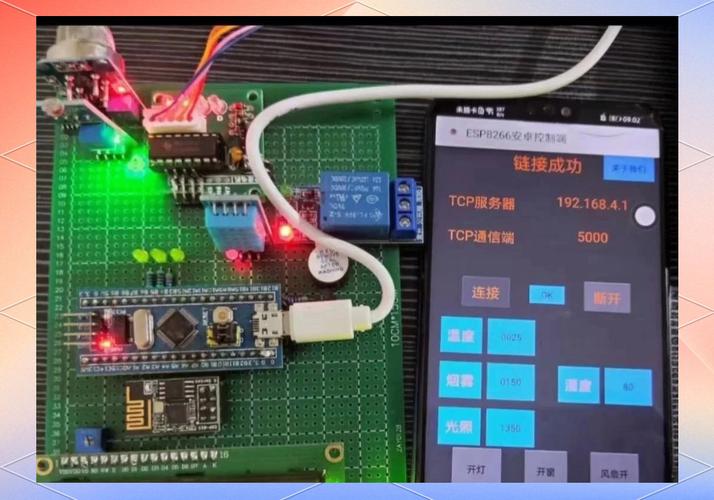

具体实现步骤（以STM32 + ESP8266为例）

第一步：硬件搭建

1. 连接主控和传感器：
   • DHT22数据引脚 -> STM32的PAx (任意GPIO)
   • BH1750 SCL/SDA引脚 -> STM32的I2C引脚 (如PB6/PB7)
2. 连接主控和执行器：
   • 继电器模块IN引脚 -> STM32的GPIO (如PCx),注意继电器模块通常是低电平触发。
   • LED正极 -> 限流电阻 -> STM32的GPIO。
3. 连接主控和通信模块：
   • ESP8266的TXD -> STM32的RXD (UART1_RX)
   • ESP8266的RXD -> STM32的TXD (UART1_TX)
   • ESP8266的CH_PD/EN -> 3.3V
   • ESP8266的VCC -> 3.3V
   • ESP8266的GND -> GND
4. 连接电源：

   使用5V电源适配器，同时为STM32和继电器模块供电，注意，继电器模块通常需要5V供电，而ESP8266和STM32使用3.3V，需要做好电平转换或使用3.3V稳压模块。

第二步：软件开发 (基于STM32CubeIDE + HAL库)

1. 创建项目与配置：

   • 新建STM32项目，选择你的芯片型号（如STM32F103C8T6）。
   • 使用图形化配置工具：
     • SYS: 设置Debug模式为Serial Wire。
     • RCC: 配置外部晶振（如果使用）。
     • GPIO: 配置控制继电器、LED的引脚为 GPIO_Output。
     • USART1: 配置UART，用于和ESP8266通信，设置波特率为 115200 (ESP8266常用波特率)。
     • I2C1: 配置I2C,用于连接BH1750等传感器。
     • TIM: 配置定时器,用于周期性读取传感器数据。
   • 生成代码。

2. 编写驱动代码：

   • DHT22驱动： 编写一个函数 DHT22_Read(),通过单总线协议读取温湿度数据。
   • BH1750驱动： 编写一个函数 BH1750_Read(),通过I2C协议读取光照数据。
   • ESP8266 AT指令驱动： 编写函数 ESP8266_SendATCommand()、ESP8266_ConnectWiFi()、ESP8266_ConnectTCP() 等。

3. 实现应用逻辑：

   • 在 main.c 中，或在FreeRTOS的任务中：
     • 初始化所有外设。
     • 启动一个定时器中断（或FreeRTOS软件定时器），周期性（如每5秒）执行以下操作：
       1. 调用 DHT22_Read() 和 BH1750_Read() 获取数据。
       2. 将数据格式化为JSON字符串，{"temp":25.6, "humid":60.2, "light":800}。
       3. 通过串口向ESP8266发送AT指令，将JSON数据上传到你的MQTT服务器或HTTP API。
     • 编写一个函数，用于接收来自云端/App的指令（通过TCP socket接收 "RELAY_ON" 或 "RELAY_OFF" 字符串）。
     • 根据接收到的指令，控制相应的GPIO引脚,从而继电器开关。

第三步：云端与App对接

• 云端平台 (推荐MQTT)：
  • 选择平台： 阿里云IoT、腾讯云IoT、ThingsBoard、Blynk、EMQX等，国内推荐阿里云/腾讯云,有免费套餐且文档齐全。
  • 配置： 在云平台上创建产品、设备，获取三元组（ProductKey, DeviceName, DeviceSecret）。
  • STM32端： 使用ESP8266连接到云平台的MQTT Broker，并使用三元组进行身份认证，之后，就可以发布传感器数据到主题 设备名/data，并订阅控制指令主题 设备名/control。
• 手机App开发：
  • 使用Blynk、Tasmota等现成的IoT App框架，它们通常提供简单的可视化界面,只需配置一下即可。
  • 使用MIT App Inventor（图形化编程，无需代码基础）或Android Studio/Flutter（专业开发）开发自己的App，App通过MQTT协议订阅云端数据,并发布控制指令。

进阶方向与挑战

1. 引入RTOS： 当功能变多时，使用FreeRTOS进行任务管理，如创建独立的任务处理传感器、网络和UI,使代码结构更清晰。
2. 本地联动： 在STM32上实现更复杂的本地逻辑，减少对云端的依赖，提高响应速度和可靠性，实现本地定时器、传感器阈值触发等。
3. 语音控制： 集成语音识别模块（如LD3320）或对接云平台提供的语音服务（如天猫精灵、小爱同学）,实现语音控制。
4. 增加显示界面： 使用带TFT-LCD屏的STM32（如F4/F7系列），开发一个本地的人机交互界面,显示当前状态和进行本地设置。
5. 网络安全： 如果涉及远程控制，务必重视网络安全，使用TLS/SSL加密通信，对设备进行身份验证,防止被非法控制。
6. 低功耗优化： 对于电池供电的节点，可以配置STM32进入低功耗模式（如Stop模式），通过外部中断（如人体红外传感器触发）唤醒。

基于STM32的智能家居项目是一个绝佳的综合实践平台，它涵盖了从底层硬件驱动、实时操作系统到上层网络通信和云应用的全栈技术。

建议的学习路径：

1. 点亮一个LED： 熟悉GPIO和开发环境。
2. 读取一个传感器数据： 掌握I2C/UART等通信协议。
3. 控制一个继电器： 学会用STM32驱动执行器。
4. 通过串口助手控制继电器： 实现本地人机交互。
5. 集成ESP8266，将数据发送到电脑串口： 掌握AT指令和无线通信基础。
6. 将数据上传到阿里云/腾讯云，并用手机App查看和控制： 完成端到端的IoT项目。

祝你项目顺利,享受创造的乐趣！
