Latitude 3470 拆机后内部有何设计亮点？

在拆机之前，请务必断开所有电源，包括电源适配器和电池。 如果不确定如何拆卸电池，至少要确保电脑处于关机状态，并拔掉电源线，静电可能会损坏精密的电子元件,建议佩戴防静电手环或在金属表面触摸一下以释放静电。

Latitude 3470 是一款比较容易维护的商务本，设计上考虑了企业用户的可维修性,下面是详细的拆机步骤和注意事项。

拆机准备工作

1. 工具：

   • 塑料撬棒/拨片： 这是拆机最重要的工具,可以避免划伤外壳和卡扣。
   • 十字螺丝刀： 需要准备一把,因为大部分螺丝都是十字的。
   • 防静电手环 (可选但推荐)： 保护你的电脑和内部元件。
   • 一个干净、宽敞、光线好的工作台。

2. 心态：

   • 拆机过程需要耐心，不要使用蛮力，如果某个部件卡得很紧,请检查是否有遗漏的螺丝或卡扣。
   • 拆下的螺丝请按位置分类放好，因为不同位置的螺丝长度可能不同,装回去时用错可能会导致外壳无法合拢或损坏内部元件。

详细拆机步骤

第一步：拆卸后盖

1. 将电脑翻转过来，D面朝上。
2. 卸下所有后盖螺丝。 Latitude 3470 的后盖通常由很多颗十字螺丝固定，注意观察，有些螺丝可能隐藏在脚垫下面，你需要用热风枪或吹风机稍微加热脚垫，然后用镊子或薄刀片将其揭开。强烈建议拍照记录下所有螺丝的位置，以防混淆。
3. 撬开后盖。 所有螺丝卸下后，用塑料撬棒从后盖的缝隙（通常是标签或接口附近）开始，小心地撬开卡扣，沿着边缘慢慢移动,逐步释放所有卡扣。

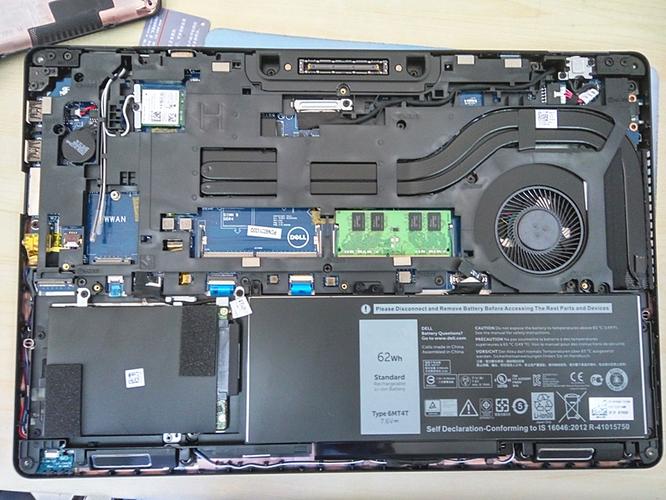

4. 取下后盖。 完全释放卡扣后，后盖就可以轻松取下了，你可以看到电脑内部的主要组件，如内存、硬盘、无线网卡、风扇和散热器。

第二步：拆卸内存和无线网卡

1. 内存： 你会看到两条内存插槽，通常位于后盖的下半部分，内存两侧各有一个金属卡扣，向外掰开，内存条会自动弹起,然后以45度角拔出即可。
2. 无线网卡：
   • 首先拔掉无线网卡的天线，天线是两根细小的、带金属头的线缆，通过白色或黑色的塑料小卡扣固定在网卡上，捏住小卡扣,垂直向上拔出天线。
   • 然后找到无线网卡上的另一颗小螺丝,拧下它。
   • 将无线网卡以一个角度（通常为30-45度）从插槽中拔出。

第三步：拆卸硬盘

1. Latitude 3470 通常使用2.5英寸的机械硬盘或固态硬盘。
2. 硬盘被一个金属支架固定住,拧下固定支架的螺丝。
3. 取下硬盘支架,硬盘就可以轻松地从SATA接口上拔下来了。

第四步：拆卸键盘和掌托 (C面)

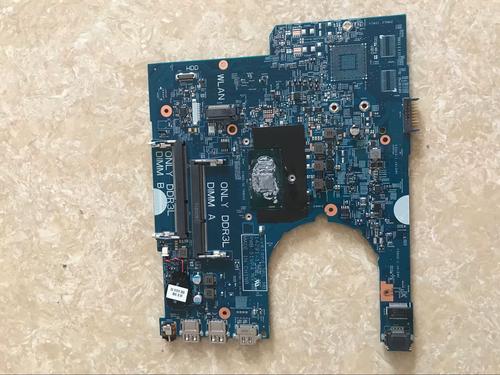

如果你想进行更深度的清洁或更换主板,这一步是必须的。

1. 翻转电脑，A面朝上。
2. 卸下键盘螺丝。 在键盘区域（通常是F1-F12键上方或周围）有几颗隐藏的螺丝,拧下它们。
3. 断开键盘排线。 轻轻撬开键盘上方的塑料框架（如果有），你会看到一根扁平的排线连接到主板上，小心地用撬棒挑起排线末端的黑色卡扣,然后抽出排线。
4. 拆卸键盘。 现在键盘就可以被取下来了，注意，键盘下方可能还连着触摸板的排线，所以取下键盘时要小心,不要过度用力拉扯触摸板线缆。
5. 断开触摸板排线。 触摸板的排线和键盘类似，找到黑色卡扣,挑起并抽出排线。
6. 拆卸掌托。 现在整个C面（键盘和掌托）组件就可以从机身上分离了。

第五步：拆卸散热模组

如果你想清灰或更换硅脂,这是核心步骤。

1. 断开风扇排线。 风扇通常有一根或两根小排线连接到主板上,同样是通过挑起黑色卡扣来断开。
2. 拧下散热器螺丝。 散热器由几颗螺丝固定在主板上。非常重要： 拧螺丝时，请按照对角线的顺序进行（先拧左上，再拧右下，然后是右上和左下），这样可以确保散热器均匀受力,避免主板因压力不均而弯曲损坏。
3. 取下散热器。 拧下螺丝后，散热器可能会因为旧硅脂的粘性而粘在CPU/GPU上。切勿强行拔拉！ 应该轻轻地左右或前后扭动几下，使其与芯片分离,然后平稳地取下。
4. 取下CPU。 现在你可以看到CPU了，CPU是通过一个杠杆锁固定的，向外拨动杠杆，CPU就会自动弹起,然后就可以取出来了。

拆机常见操作

• 清灰：
  1. 用气吹吹掉风扇叶片和散热鳍片上的灰尘。
  2. 用软毛刷清理顽固的灰尘。
  3. 切勿用嘴吹,以免将湿气或唾液吹入电脑内部。
• 更换硅脂：
  1. 用无水酒精和棉签或镜头纸，彻底清洁CPU和GPU芯片表面以及散热器底座上残留的旧硅脂,直到表面光亮干净。
  2. 在CPU核心中央挤一小滴（米粒大小即可）新的导热硅脂。
  3. 将散热器平稳地放回原位,按照对角线顺序拧紧螺丝。
• 升级内存/硬盘：

  只需要完成第一步和第二步，即可完成内存和硬盘的更换或升级，Latitude 3470 通常支持最高 32GB DDR4 内存和 2.5英寸的SATA接口固态硬盘。

装机注意事项

装机是拆机的逆过程,但有几个关键点需要注意：

1. 对齐接口： 在安装主板、键盘、触摸板等部件时，确保所有排线和接口都对准,不要强行插入。
2. 螺丝顺序： 拧螺丝时，同样遵循对角线顺序，并分几次逐步拧紧,以保证压力均匀。
3. 连接天线： 无线网卡的天线连接非常关键，装反或接触不良会导致信号极差或完全没有Wi-Fi，连接在主天线（离网卡较近的接口）上的线缆信号会更好。
4. 最后测试： 在完全合上后盖之前，可以先连接电源开机，进入BIOS确认所有硬件（内存、硬盘等）是否被正确识别,没问题后再装回后盖和所有螺丝。

希望这份详细的拆机指南能帮助你顺利完成 Latitude 3470 的维护和升级！祝你操作顺利！
