Parrot Bebop拆机后内部结构如何？

拆解 Parrot Bebop 2 会使其立即失去官方保修，拆机存在损坏设备、导致功能失效甚至造成人身伤害的风险，本指南仅供参考，如果你不具备相关的电子设备维修经验，强烈不建议自行拆机。

为什么要拆解 Parrot Bebop 2？

用户拆解 Bebop 2 的原因多种多样，主要包括：

1. 维修： 这是最常见的原因。

   • 更换螺旋桨马达： 马达因摔机或长期使用而损坏、卡顿或异响。
   • 更换电池： 电池老化，续航时间大幅缩短。
   • 修复外壳： 因摔机导致外壳破裂或卡扣损坏。
   • 修复相机云台： 相机无法正常转动、抖动或无法拍摄。
   • 维修主板： 设备无法开机、无信号等严重硬件故障。

2. 升级/改造：

   • 安装第三方固件： 如 Ardupilot 或 PX4，以获得更专业的飞行控制和功能（如自动航点飞行、RTK 定位等）。
   • 加装散热系统： 针对长时间飞行或高温环境，为内部电子元件（如 CPU、Wi-Fi 模块）增加散热片或小风扇。
   • 数据恢复： 尝试从损坏的设备中恢复飞行日志或照片。

3. 纯粹的好奇心： 了解其内部构造和元器件布局。


   （图片来源网络，侵删）

拆解前的准备工作

在开始拆解之前,请务必准备好以下工具和材料：

• 必备工具：

  • 塑料撬棒/薄卡片： Bebop 2 大量使用塑料卡扣，金属工具极易划伤或损坏外壳，务必使用塑料撬棒。
  • 小型十字螺丝刀： 用于拆卸内部的固定螺丝。
  • T5/T6 梅花螺丝刀： 可能用于拆卸某些特定部件，如相机模组。
  • 镊子： 用于夹取小螺丝或处理排线。
  • 防静电手环： 防止静电损坏主板上的敏感电子元件。
  • 容器： 用于存放拆下来的螺丝和小零件，防止丢失。

• 准备工作：

  1. 完全关机并断电： 确保设备处于完全关机状态，并拔下电池。
  2. 清理工作区域： 在一个干净、光线充足、平整的桌面上进行操作。
  3. 寻找拆解指南： 在 YouTube 或 iFixit 等网站上搜索 "Parrot Bebop 2 Teardown" 观看视频或阅读图文教程，做到心中有数。

Parrot Bebop 2 拆解步骤详解

Bebop 2 的设计核心是“上下壳分离”，大部分维修都围绕这个结构展开。

步骤 1：拆卸上盖（包含螺旋桨、电机和部分外壳）

1. 移除螺旋桨： 逆时针旋转并取下四个螺旋桨。
2. 拆卸电机盖： 上盖表面有四个圆形的电机盖，用指甲或塑料撬棒小心地从边缘撬起并取下它们。
3. 断开电机连接线： 每个电机下方都有一根连接到主板的柔性扁平排线，你需要用镊子轻轻夹住排线连接器的卡扣，然后向上拔出，切勿直接拉扯排线本身。
4. 分离上下壳体： 这是最关键的一步，用塑料撬棒沿着上下壳体的接缝处慢慢滑动，小心地撬开所有的塑料卡扣，Bebop 2 的卡扣非常多且紧密，需要耐心，避免用力过猛导致卡扣断裂。
5. 取走上盖： 当所有卡扣都被撬开后，上盖（连同电机支架）就可以被完整地取下，主板的绝大部分和电池仓都暴露出来了。

步骤 2：拆卸主板和电池

1. 断开主要排线： 在主板中央，你会看到几根连接到不同部件的排线，
   • 相机模组排线： 连接到顶部的相机。
   • IMU（惯性测量单元）排线： 通常连接在主板边缘。
   • Wi-Fi/蓝牙天线排线： 细长的线，连接到主板。
   • 电池连接器： 一个较大的白色或黑色连接器。 同样，用镊子小心地拔出所有这些排线的连接器。
2. 拆卸固定螺丝： 主板通过几颗螺丝固定在下壳体上，用合适的螺丝刀将其拧下并妥善保管。
3. 取下主板： 小心地抬起主板，并将其从下壳体中移出。
4. 取出电池： 电池位于下壳体的后半部分，通常用魔术贴或简单的卡扣固定，直接将其取出即可。

步骤 3：拆卸相机模组（可选）

如果你需要维修或更换相机：

1. 在取下主板后,你会看到相机模组通过一个金属支架固定在下壳体的顶部。
2. 拧下固定相机支架的螺丝。
3. 断开相机连接到主板的排线（如果之前没断）。
4. 整个相机模组就可以被取下。

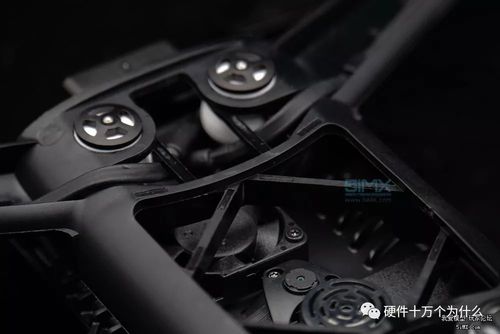

内部结构与主要组件

拆开后,你将看到以下主要部件：

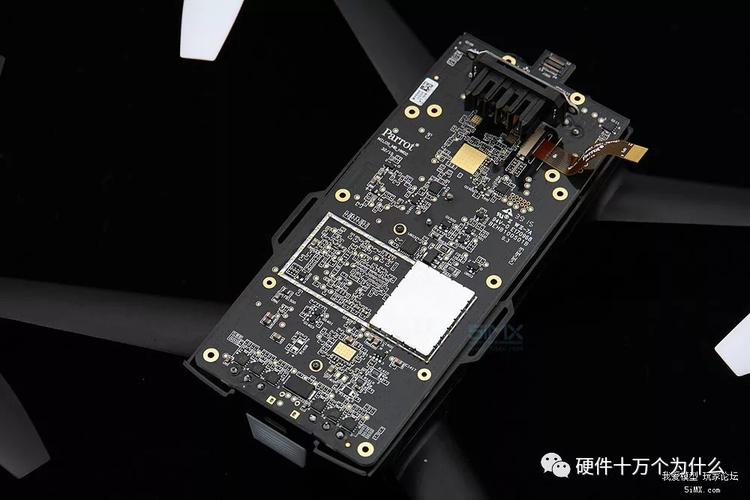

• 主板： 无人机的“大脑”，集成了处理器、传感器、Wi-Fi 模块等。
• 电池： 可充电的锂聚合物电池，容量为 2700mAh。
• 电机： 四个无刷电机，直接驱动螺旋桨。
• IMU（惯性测量单元）： 包含陀螺仪和加速度计，用于感知无人机的姿态和运动。
• 相机模组： 1400万像素的 fisheye 镜头，支持 1080p 视频，它通过一个两轴云台进行稳定。
• GPS 模块： 通常集成在主板上，用于定位和悬停。
• Wi-Fi 天线： 用于与遥控器或手机 App 通信。

风险与注意事项

1. 保修失效： 这是最直接的后果。
2. 物理损坏：
   • 外壳卡扣断裂： Bebop 2 的卡扣非常脆弱，是拆解时最容易损坏的部分，一旦断裂，外壳将无法牢固闭合，影响飞行安全和防水性能。
   • 排线损坏： 强行拔扯排线会导致排线断裂或连接器损坏，修复极其困难。
   • 螺丝滑丝： 使用不合适的工具或用力过猛可能导致螺丝滑丝，难以拆卸。
3. 静电损坏： 人体静电足以击穿主板上的精密芯片，导致设备永久性损坏，防静电手环至关重要。
4. 功能异常： 即使成功重新组装，也可能因为螺丝扭矩不均、排线未插紧、外壳闭合不严等问题，导致飞行时电机异响、图像抖动、信号丢失等问题。
5. 安全问题： 如果维修不当，无人机在飞行中可能因结构不稳定或部件故障而空中解体，造成财产损失或人身伤害。

总结与建议

Parrot Bebop 2 的拆解对于有经验的 DIY 爱好者来说是可行的，但过程需要极大的耐心和细心，对于普通用户而言，最推荐的方式是寻求专业的维修服务，如果设备仍在保修期内，联系 Parrot 官方售后是最佳选择，如果已过保修期，可以寻找信誉良好的第三方无人机维修店。

如果你决定自己动手,请务必：

• 先看视频教程。
• 使用正确的工具，尤其是塑料撬棒。
• 做好防静电措施。
• 按部就班，不要急于求成。
• 拍照记录每一步，方便后续组装。

祝你好运！
