重要提示：拆机风险与后果
在开始之前,请务必了解以下几点：
（图片来源网络，侵删）
- 失去保修：拆机会立即让你的 OnHub 失去官方保修。
- 永久损坏：操作不当（如用力过猛、工具划伤）可能会永久损坏设备,使其无法工作。
- 安全风险：虽然内部电压不高，但仍需注意安全,操作前请务必拔掉电源线。
- 外观损坏：即使成功拆开，也几乎不可能恢复到出厂时的完美状态,外壳上会留下划痕或破损。
- 失去价值：拆机后的 OnHub 二手价值会大大降低。
如果你只是想清理灰尘，强烈不建议拆机，OnHub 的散热设计良好，内部积灰问题不严重。
第一部分：准备工作
工具：
- 塑料撬棒/薄卡片：这是最重要的工具！ 由于外壳是卡扣固定的，金属工具会轻易刮伤甚至划破塑料外壳，旧银行卡、塑料吉他拨片或专用的塑料撬棒都是理想选择。
- T5/T6 梅花螺丝刀：用于拆卸底部的橡胶脚垫和隐藏的螺丝。
- 镊子：用于夹取一些小零件或处理连接线。
- 防静电手环：虽然 OnHub 内部芯片对静电敏感度不像电脑主板那么高,但养成好习惯总是没错的。
- 耐心的双手：保持冷静,不要使用蛮力。
环境：
- 一个干净、光线充足的工作台面。
- 可以铺一块软布或毛巾，防止外壳被划伤,也方便放置螺丝等小零件。
第二部分：拆机步骤
步骤 1：准备工作与移除脚垫
- 断电：拔掉 OnHub 的电源适配器。
- 移除底盖：OnHub 底部有四个橡胶脚垫，用镊子或指甲将其轻轻撬起，脚垫下面藏着四颗 T6 梅花螺丝。
- 拆卸螺丝：用 T6 螺丝刀拧下这四颗螺丝，拧下后,将螺丝妥善放置。
步骤 2：分离上半部分外壳
这是最关键也是最考验技巧的一步，OnHub 的上下外壳是通过一圈精密的卡扣固定的。
（图片来源网络，侵删）
- 寻找切入点：将 OnHub 倒置，观察外壳的接缝。天线底座和电源接口周围是相对薄弱的切入点,可以先从这里入手。
- 开始撬开：将塑料撬棒从接缝处小心插入，你会感觉到轻微的“咔哒”声,这就是卡扣被撬开的声音。
- 沿着接缝滑动：保持撬棒的角度，沿着上下外壳的接缝缓慢、均匀地滑动。千万不要在一个地方用大力撬,否则会导致卡扣断裂或外壳开裂。
- 绕整圈撬开：你需要将整个一圈的卡扣都撬开，这个过程可能需要 10-20 分钟,请保持耐心。
步骤 3：分离上下壳并断开连接
当你撬开大部分卡扣后，上下外壳就可以被分开了，但请注意,内部还有一根连接线！
- 小心分离：将上半部分外壳轻轻向上抬起,与下半部分分离。
- 找到连接线：你会看到一根连接到主板和状态指示灯的柔性扁平电缆（FPC）。
- 断开连接：轻轻拔下这根连接线，连接器有一个小卡扣，先掀起卡扣，然后水平拔出 FPC 线缆,不要垂直拉扯。
你已经成功打开了 Google OnHub！
第三部分：内部结构解析
打开后，你可以看到 OnHub 精心设计的内部布局：

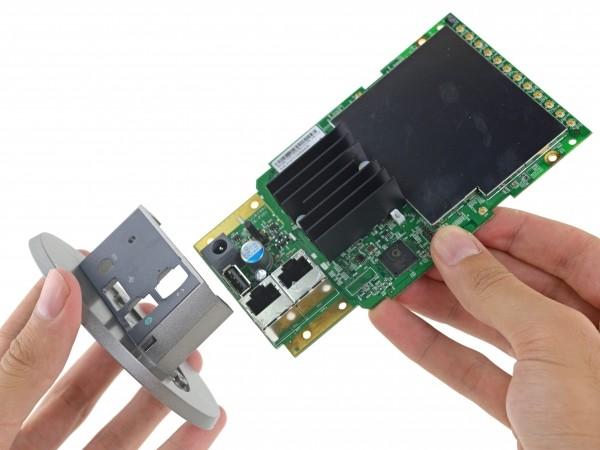

- 主板：位于设备底部，是整个路由器的大脑，集成了处理器、内存、无线芯片等所有核心组件。
- 天线系统：这是 OnHub 的精髓所在。
- 外部天线：你能看到的、从顶部伸出的 12 根天线，主要负责 Wi-Fi 信号的收发。
- 内部天线：在主板上还集成了额外的天线，用于处理 2.4GHz 和 5GHz 频段,确保信号覆盖的稳定性和全向性。
- 散热系统：
- 大型散热鳍片：OnHub 的核心亮点之一，整个金属外壳就是一个巨大的被动散热器，热量通过主板上的导热铜管传递到外壳，然后通过鳍片散发到空气中，这就是为什么 OnHub 运行时摸上去是温热的,但风扇却能保持静音。
- 无风扇设计：得益于高效的散热鳍片，OnHub 完全没有风扇,实现了绝对的静音。
- 内存与存储：OnHub 使用的是 eMMC 闪存（类似手机或平板电脑的存储），而不是路由器常见的 SPI-NOR Flash，这使得它的读写速度更快，系统响应更流畅，内存是 512MB。
- 状态指示灯：连接在你刚才拔下的那根 FPC 线缆上,通过颜色和闪烁模式显示设备状态。
第四部分：如何重新组装
重新组装的步骤与拆机完全相反,但需要更加小心。
（图片来源网络，侵删）
- 连接 FPC 线缆：确保 FPC 线缆正确插入连接器,然后轻轻按下卡扣将其固定。
- 对准外壳：将上半部分外壳小心地放回下半部分，确保所有接口（电源、Reset 按钮等）都对齐。
- 按压卡扣：沿着接缝，用手指均匀地按压外壳，让所有卡扣“咔哒”一声复位，如果感觉某个地方阻力很大，不要强行按压，可能是没对齐,需要重新调整。
- 拧回螺丝：将之前取下的四颗 T6 螺丝拧回原位。
- 贴回脚垫：将橡胶脚垫重新粘在底部的螺丝孔上。
第五部分：拆机后的常见用途
人们拆开 OnHub 通常是为了：
- 清理灰尘：虽然不推荐，但如果非要清理，可以用软毛刷或吹气球（皮老虎）轻轻拂去灰尘，切勿使用吸尘器或直接吹气,以免静电损坏或吹动零件。
- 刷机/刷固件：这是最常见的深度玩法，通过拆机，可以更方便地短接特定引脚进入刷机模式，从而刷入第三方固件（如 OpenWrt）,解锁更多功能。
- 硬件升级：理论上可以更换内存或存储，但 eMMC 焊接非常困难，且需要专业的知识和工具，成功率极低，强烈不尝试。
- 满足好奇心：仅仅想看看它内部是什么样的。
希望这份详细的指南能帮助你顺利完成 Google OnHub 的拆机！祝你玩得开心！
