OptiPlex 3030拆机后内部有何设计？

本指南将以 OptiPlex 3030 Micro 为例，为你提供详细的图文步骤和注意事项。

重要提醒：拆机前必读

1. 安全第一：确保电脑已完全关机，并拔掉所有电源线（包括主机电源线和显示器、USB等所有外设连接线）。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在拆机前触摸一下金属水管或暖气片，释放静电，最好佩戴防静电手环。
3. 记录与拍照：在拆卸过程中，特别是断开排线时，强烈建议用手机拍照记录下每一步的连接方式，方便后续安装。
4. 准备工具：通常只需要一把 小号十字螺丝刀 和一把 塑料撬棒（或用旧银行卡、塑料片代替，避免划伤外壳）。
5. 失去保修：自行拆机会导致电脑失去官方保修，请确保你了解并接受这一点。

第一步：准备工作

1. 将 OptiPlex 3030 Micro 平放在柔软、干净的工作台面上。
2. 你会看到它的底部有几个橡胶脚垫,用指甲或塑料撬棒小心地将它们撬起来，这些脚垫下面藏着固定外壳的螺丝。

第二步：移除底盖

1. 撬开所有橡胶脚垫后,你会发现底盖上有 4 颗十字螺丝，用螺丝刀将它们全部拧下。
2. 将螺丝妥善保管,防止丢失。
3. 拧下螺丝后,底盖并不会立刻脱落，因为外壳是卡扣固定的，你需要用塑料撬棒从缝隙处小心地撬开卡扣。
4. 从 后部 或 侧面 开始，慢慢沿着边缘滑动撬棒，逐一松开卡扣，你会听到轻微的“咔哒”声。
5. 注意：内部有连接到前面板状态指示灯的排线，在完全取下底盖前，不要用力拉扯，你可以先将底盖掀起一个角度，然后小心地断开这根排线，再完全取下底盖。

第三步：内部结构与主要组件

现在你已经看到了 OptiPlex 3030 Micro 的内部，虽然空间紧凑，但主要组件都清晰可见：

1. 内存条 (RAM)：通常有 1-2 个插槽，位于主板上方。
2. 无线网卡/蓝牙模块 (Wireless Card)：一个 M.2 接口的无线网卡，通常位于内存条下方或主板边缘。
3. 固态硬盘/迷你 PCIe 插槽 (SSD/mSATA Slot)：这个型号比较特殊，它使用的是 mSATA 接口的固态硬盘（早期型号）或 M.2 2280 接口的 SSD（后期型号），你需要仔细观察插槽类型和已安装的硬盘形态。
4. CMOS 电池 (CMOS Battery)：一个银色的纽扣电池，用于保存 BIOS 设置和时间。
5. CPU 散热器 (CPU Heatsink)：覆盖在 CPU 上的金属散热片，通常连接有热管。

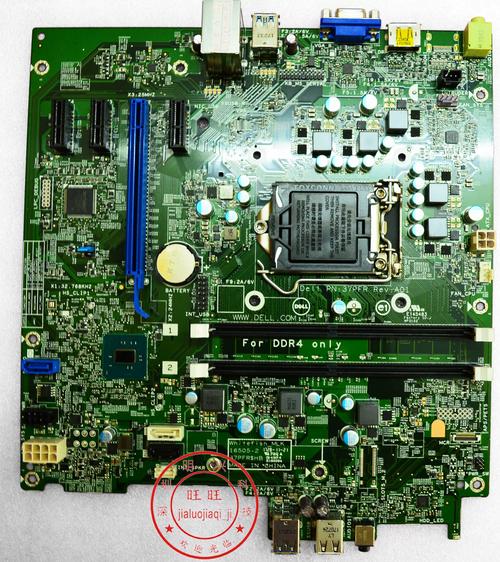

6. 主板 (Motherboard)：集成了 CPU、芯片组和各种接口。
7. 风扇 (Fan)：用于为 CPU 和机箱内部散热的小型风扇。

第四步：拆卸主要组件（升级/维修）

A. 升级内存

1. 内存条两侧有白色或黑色的卡扣。
2. 用手指向外掰开卡扣,内存条会自动弹起一个角度。
3. 然后抓住内存条两端,垂直向上拔出即可。
4. 安装新内存时,对准插槽的缺口，垂直向下按入，直到两侧卡扣自动“咔”一声扣住。

B. 更换/添加无线网卡

1. 无线网卡通常被两根天线线缆连接着,天线接头是 非常脆弱的，拆卸时务必小心。
2. 拔掉天线：天线接头是卡扣式的，捏住接头根部，垂直向上拔出，不要直接拉线缆。
3. 拧下固定无线网卡的天线螺丝。
4. 将无线网卡以约 45 度角拔出 Mini PCIe 插槽。
5. 安装时反向操作即可。

C. 更换固态硬盘

1. 确认接口类型：这是最关键的一步，观察硬盘插槽，是 mSATA 还是 M.2。
2. mSATA SSD：
   • 找到硬盘下方的固定螺丝,拧下它。
   • SSD 就会从插槽中滑出。
3. M.2 SSD：
   • 找到 SSD 末端的螺丝孔，拧下固定螺丝。
   • SSD 会以一个很小的角度（约 30 度）卡在插槽上，捏住 SSD 尾部，将其拔出。
4. 安装新 SSD：与拆卸步骤相反，先将 SSD 对准插槽插入，然后用螺丝将其固定在主板上。

D. 清洁散热器和更换硅脂

1. 断开风扇电源：找到连接 CPU 散热器风扇的电源线，小心拔下。
2. 拧下散热器固定螺丝：通常有 2 或 4 个螺丝，从主板背面拧下。
3. 取下散热器：散热器会和 CPU 紧密粘合，可能会有点紧，可以稍微左右晃动一下，然后垂直向上取下。不要用蛮力硬拔！
4. 清洁：用无水酒精和高纯度棉签/纸巾，分别将 CPU 表面和散热器底部的旧硅脂擦拭干净。
5. 涂抹新硅脂：在 CPU 核心中央挤一小滴米粒大小的硅脂，然后用信用卡等工具均匀涂抹成薄薄的一层。
6. 安装散热器：按照与拆卸相反的顺序装回。注意：安装时要确保散热器底座完全贴合 CPU，然后对称地拧紧螺丝，以避免压力不均。

E. 清理内部灰尘

使用吹气球（皮老虎）或压缩空气罐，对风扇叶片、散热鳍片、以及机箱内部的灰尘进行清理。注意：如果使用压缩空气罐，不要让罐体倾斜，以免喷出液体，也不要让风扇扇叶高速空转太久。

第五步：重新组装

1. 检查：在盖上底盖前，再次确认所有组件都已安装到位，螺丝都已拧紧，排线和天线都已连接好。
2. 盖上底盖：将底盖对齐机身的卡槽，从一端开始，均匀用力按压，确保所有卡扣都“咔哒”一声扣合到位。
3. 拧上螺丝：将之前拧下的 4 颗螺丝重新装回并拧紧。
4. 贴回橡胶脚垫：将橡胶脚垫按回原位。
5. 连接电源并开机：接上所有电源线和外设，按下电源键，测试电脑是否能正常启动。

OptiPlex 3030 Micro 的拆解并不复杂，关键在于 耐心 和 细心，记住每一步的顺序，特别是对于排线和天线的处理，对于内存、硬盘和无线网卡这些常见升级，操作非常简单，而对于 CPU 散热器的拆卸则需要更加小心，以避免损坏 CPU 或主板。

希望这份详细的指南能帮助你顺利完成拆机！
