⚠️ 重要安全提示：
（图片来源网络，侵删）
- 拆机有风险： iPhone 7 Plus 内部结构精密，操作不当极易损坏零件，导致设备无法使用。
- 失去保修： 拆机会使您的设备立即失去官方保修。
- 断开电源： 在开始任何操作前，请务必完全关闭手机。
- 专业工具： 建议使用专业的拆机工具，如热风枪、吸盘、撬棒、螺丝刀等。
- 静电防护： 佩戴防静电手环或在防静电工作台上操作，防止静电损坏精密电子元件。
iPhone 7 Plus 拆机图解（分步详解）
第一步：准备工作与屏幕分离
这是拆机中最关键也最困难的一步,因为 iPhone 7 Plus 采用了“粘合”屏幕，而非简单的卡扣。
所需工具：
- 吸盘
- 薄撬棒 (或塑料卡片)
- 热风枪 (强烈推荐)
- 螺丝刀套装 (含 Pentalobe 螺丝刀)
操作步骤：
-
加热屏幕边缘：
（图片来源网络，侵删）- 使用热风枪,调至中低档温度，对准手机屏幕的边缘（特别是上下两端和侧边）均匀加热，目的是软化屏幕边框与中框之间的粘合胶。切勿过热或长时间对准一个点，以免损坏屏幕或 OLED 显示层。 一般加热 30-60 秒即可。
-
插入撬棒：
- 加热后,将吸盘吸附在屏幕右下角。
- 用薄撬棒从屏幕右下角的充电口处插入,小心地向上撬开一条缝隙。
-
缓慢分离屏幕：
- 一旦撬开缝隙,可以插入更多的撬棒或塑料卡片，沿着屏幕边缘缓慢移动，一圈一圈地分离屏幕和中框。
- 此时会听到“咔哒”声，这是屏幕排线卡扣被打开的声音。
- 注意： iPhone 7 Plus 的屏幕排线很长，需要将屏幕完全打开到大约 90-100 度的角度，才能看到排线的接口。
-
断开屏幕排线：
- 找到屏幕排线的锁扣,向外轻轻拨开。
- 用镊子夹住排线,将其从主板上垂直拔出。
第二步：移除电池
电池是拆机中另一个需要小心的部件,因为它被强力胶粘在中框上。
（图片来源网络，侵删）
所需工具：
- 撬棒
- 镊子
- 吸盘 (可选)
操作步骤：
- 移除屏幕组件： 将分离下来的屏幕组件小心地放在一旁，注意保护好排线。
- 加热电池： 再次使用热风枪，对准电池背面进行加热，软化其背部的粘合胶。
- 撬起电池： 用撬棒从电池边缘的一个角开始，小心地插入并慢慢向上撬，可以配合吸盘吸住电池，利用杠杆原理将其拉起。
- 缓慢剥离： 撬起一部分后，继续用撬棒在电池和背板之间滑动，逐步剥离整个电池。动作一定要轻柔，切勿用力过猛，否则电池可能变形甚至起火。
第三步：拆卸主板和其他组件
现在可以清晰地看到 iPhone 7 Plus 的内部“内脏”了。
所需工具：
- 十字螺丝刀
- Y型/T型螺丝刀
操作步骤：
-

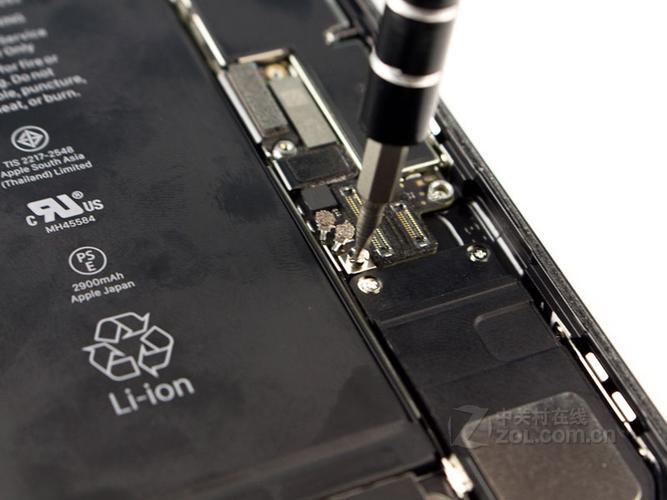

断开所有排线：
- 在拆卸主板之前,先断开所有连接的排线，通常包括：
- 摄像头排线
- 面容 ID/听筒排线 (位于屏幕顶部)
- 振动马达排线
- 各类天线连接器
- 拔排线前,一定要先解锁其锁扣。
- 在拆卸主板之前,先断开所有连接的排线，通常包括：
-
移除主板：
- 拧下固定主板的几颗十字螺丝。
- 轻轻抬起主板的一端,然后将其从手机中滑出，注意主板与天线等部件的连接。
-
拆卸其他部件：
- 摄像头： 拧下固定主摄像头和广角摄像头的螺丝，即可将其取下。
- 听筒/传感器组件： 拧下固定螺丝，拔掉排线，即可取下。
- 振动马达： 拧下固定螺丝即可取出。
- 扬声器和螺丝： 扬声器被螺丝固定，拧下后即可取下。
iPhone 7 Plus 内部结构全览图 (拆机后)
以下是几张经典的 iPhone 7 Plus 完整拆机后图片，您可以清晰地看到各个组件的位置和布局。
关键组件识别：
- A10 Fusion 芯片： 位于主板中央，是手机的“大脑”。
- 双摄像头： 垂直排列的双摄是 iPhone 7 Plus 的标志性设计。
- 电池： 被强力胶牢牢固定在铝合金中框内。

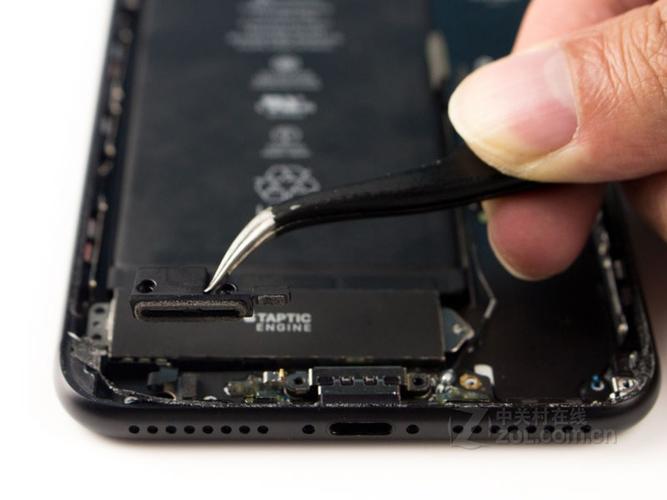

- Taptic Engine 振动马达： 提供精确的线性振动反馈。

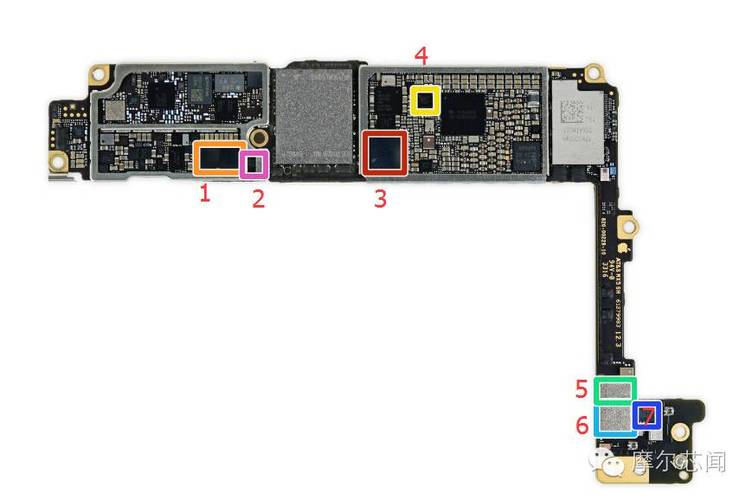

- 主板： 集成了所有主要的逻辑电路和芯片。
- 天线： 分布在边框和内部，用于蜂窝、Wi-Fi、蓝牙等信号收发。
总结与维修要点
- 维修难度： iPhone 7 Plus 的维修难度较高，尤其是屏幕和电池的更换，对新手不友好，强烈建议由专业人士操作。
- 防水性： 拆机会彻底破坏其 IP67 级别防水性能，更换屏幕或电池后，即使使用原厂密封件，也无法完全恢复防水能力。
- 电池问题： 作为一款老机型，电池老化是常见问题，更换电池可以显著提升续航和性能。
- 双摄像头： 双摄系统是其核心卖点之一，维修成本也相对较高。
- 主板维修： 主板故障（如进水、芯片问题）是维修中最棘手的情况，通常需要专业芯片级维修。
希望这份详细的图文拆解能帮助您了解 iPhone 7 Plus 的内部构造！
