iPhone 7 Plus拆机内部有何玄机？

iPhone 7 Plus 是苹果公司一款具有里程碑意义的手机，因为它首次引入了双摄像头系统和取消 3.5mm 耳机孔等重要设计，拆解它不仅能了解其内部结构，还能为维修、升级或纯粹的好奇心提供答案。

⚠️ 重要警告：拆解 iPhone 风险极高！

在开始之前,你必须清楚以下几点：

1. 彻底失去官方保修：任何拆解行为都会立即让你的手机失去苹果官方的保修资格。
2. 极易损坏设备：iPhone 内部结构精密，螺丝长度不一，排线脆弱，操作不当极易导致屏幕碎裂、电池鼓包、主板损坏等严重后果,维修成本可能远超手机本身价值。
3. 电池危险：锂电池在刺穿或短路时有起火、爆炸的风险,处理电池时必须格外小心。
4. 专业工具是必须的：使用不合适的工具（如磁性螺丝刀）可能会吸走微小的螺丝，导致主板短路,造成永久性损坏。
5. 数据备份：拆机前请务必备份所有重要数据。

拆解准备

所需工具

1. 螺丝刀套件：
   • Pentalobe 螺丝刀（五角梅花形）：用于拆下底部两颗外壳螺丝。
   • Phillips #00 螺丝刀（十字梅花形）：用于拆下内部所有小螺丝。
   • 吸盘：用于分离屏幕和后盖。
   • 撬棒/拨片：塑料或金属材质，用于分离屏幕、断开排线,避免刮伤机身。
   • 镊子：用于夹取微小的螺丝和排线。
   • 热风枪或 iOpener：用于软化屏幕边缘的胶水,使分离更容易。
   • 吸盘手柄：增强吸盘的吸附力。

准备工作

1. 关机：确保手机完全关机。
2. 移除 SIM 卡托：用 SIM 卡针顶出 SIM 卡托。
3. 清理工作区：在一个干净、明亮、平整的桌面进行操作,最好铺上软布或防静电垫。

拆解步骤详解

第一步：打开后盖

iPhone 7 Plus 的屏幕和后盖是通过胶水粘合的,而不是像老款那样用螺丝固定。

1. 移除外壳螺丝：使用 Pentalobe 螺丝刀 拧下手机底部两颗外壳螺丝。注意：这两颗螺丝长度非常特殊，丢失后无法替换，绝对不要与内部螺丝混淆！
2. 加热屏幕边缘：使用热风枪在屏幕边缘（特别是上下两端）均匀加热约 30-60 秒，软化胶水，如果没有热风枪，可以用 iOpener 或吹风机低档位隔着布加热。注意温度不要过高，以免损坏屏幕。
3. 分离屏幕：
   • 将吸盘吸附在屏幕下方的 Home 按键附近。
   • 将薄撬片从屏幕底部插入，小心地沿着屏幕边缘滑动,切断屏幕与中框之间的胶水。
   • 动作要轻柔、缓慢，一旦遇到阻力就停止,换个位置继续。
   • 分离过程中，你会看到电池排线，千万不要强行撬开,先断开排线。
4. 断开排线：

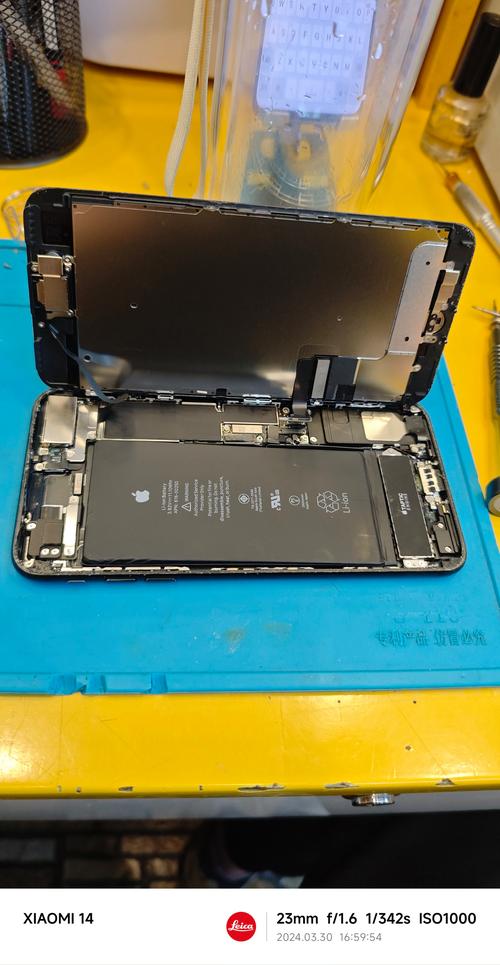

   • 当屏幕打开到约90度角时,你会看到连接屏幕和主板的几根排线。
   • 用撬棒小心地掀起排线锁扣，然后拔出排线。记住排线的位置和方向，以便回装。
5. 完全移除屏幕：将屏幕与中框完全分离，注意屏幕背面还贴有电池，不要让屏幕自由垂落,以免拉坏排线。

第二步：移除电池

iPhone 7 Plus 的电池是用大量强力胶粘在中框上的，这是整个拆解过程中最困难、最危险的一步。

1. 断开电池排线：首先找到电池排线,用镊子拔开连接器。
2. 移除电池：
   • 方法一（推荐）：使用专门的电池分离工具（如 iSclack 或吸盘），吸住电池一角，然后小心地、水平地向外拉,利用杠杆原理将电池一点点撬起。
   • 方法二（风险高）：用撬棒从电池边缘的缝隙中插入，配合热风枪加热，缓慢地、耐心地将胶水切断。注意： 撬棒极易刺穿电池，导致起火！此方法不推荐新手尝试。
3. 清理残留胶：电池取下后，中框上会留有很多胶，用无尘布蘸取少量高浓度酒精（99%以上）或专用胶水清洁剂,轻轻擦拭干净。

第三步：拆卸主板和其他组件

现在手机内部已经“空”了，只剩下主板、摄像头、扬声器和震动马达等组件。

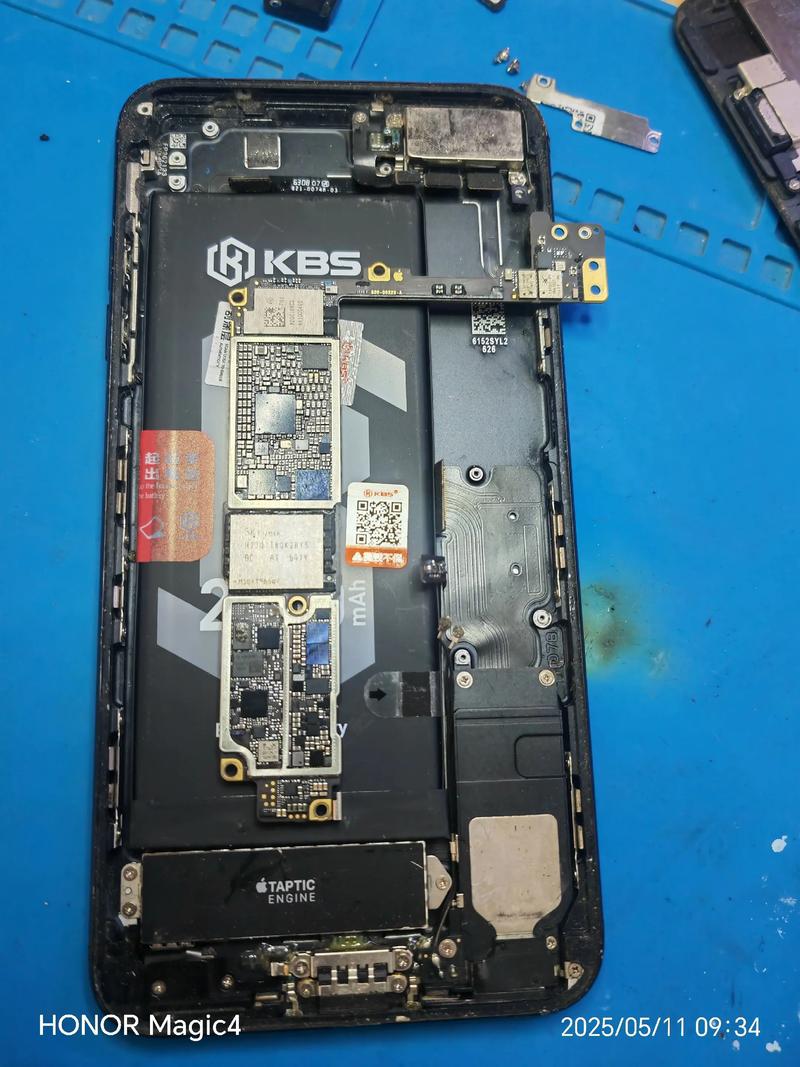

1. 移除主板：
   • 拧下固定主板的几颗 Phillips #00 螺丝。
   • 小心地将主板向上抬起，并断开连接屏幕、摄像头、排线等处的所有排线。
   • 拔出 SIM 卡托的插槽。
   • 将主板完全取出。
2. 拆卸双摄像头：
   • 双摄像头模组通过几颗螺丝固定在中框上。
   • 拧下螺丝即可取下整个摄像头模组,注意主摄像头和长焦摄像头的排线。
3. 拆卸扬声器、震动马达等：

   这些组件通常也用螺丝固定,拧下螺丝即可轻松取下。

iPhone 7 Plus 拆解亮点与发现

专业拆解机构（如 iFixit）在拆解 iPhone 7 Plus 时,通常会关注以下几点：

1. A10 Fusion 芯片：性能强大的处理器，采用台积电 16nm 工艺制程。
2. 双摄像头系统：
   • 广角摄像头：1200 万像素，f/1.8 光圈,支持光学防抖。
   • 长焦摄像头：1200 万像素，f/2.8 光圈，支持 2x 光学变焦。
   • 这是苹果首次在手机上实现真正的光学变焦,意义重大。
3. 取消 3.5mm 耳机孔：内部空间被重新分配，扬声器被移到了顶部和底部,为其他组件腾出空间。
4. Taptic Engine：线性震动马达，提供精准的震动反馈,手感远超传统偏心转子马达。
5. 防水设计：内部所有组件都覆盖了一层防水胶,这也是为什么拆解后很难恢复到原厂防水级别的原因。
6. 电池容量：官方标称 2750 mAh，是当时 iPhone 中容量最大的电池之一。
7. “无螺丝”设计：内部大量使用胶水和卡扣，减少了螺丝数量,但也增加了拆解难度。

总结与建议

• 难度评级：★★★★☆ (4/5)，iPhone 7 Plus 的拆解难度较高,主要难点在于屏幕分离和电池拆卸。
• 是否值得自己拆？
  • 强烈不推荐新手尝试，除非你有丰富的电子产品维修经验,否则很容易造成不可逆的损坏。
  • 如果你只是想看看内部结构，建议观看 iFixit 或其他专业机构的拆解视频,他们有详细的步骤和高清图片。
  • 如果你的目的是维修（如更换电池、屏幕），请务必寻找专业的维修店，他们有专业的工具和经验,能最大程度保证手机安全。
  • 如果你是为了升级（如扩容存储），iPhone 7 Plus 的存储芯片是焊死在主板上的，无法像部分老款 iPhone 那样进行用户级扩容。

iPhone 7 Plus 的拆解是一次技术探索，但风险与回报并存，对于绝大多数用户来说,把它交给专业人士是更明智的选择。
