联想thinkpade570拆机

重要提示：开始之前

1. 安全第一：
   • 断电：确保电脑已完全关机。
   • 断开连接：拔掉所有外接设备，包括电源适配器、鼠标、U盘等。
   • 静电防护：人体静电可能损坏精密的电子元件，强烈建议在拆机前触摸一下金属物体（如暖气片）以释放静电，或者佩戴防静电手环。
2. 准备工作：
   • 工具：你需要一把合适的十字螺丝刀（通常是 PH0 或 PH00）、撬棒（塑料或金属的均可，塑料更安全）、一个抗磁性螺丝盘（用于分类存放螺丝，非常重要！）。
   • 环境：找一个光线充足、干净整洁、宽敞的桌面进行操作。
   • 备份：如果你打算更换硬盘或内存，强烈建议提前备份所有重要数据。
   • 查阅官方手册：如果可能，在联想官网查找你的 E570 型号的官方维修手册，里面会有最权威的拆解图示。

第一步：准备工作与初步拆卸

1. 将电脑翻转过来，背面朝上。
2. 取下电池：
   • 找到电池的锁定开关（通常是一个可以左右拨动的塑料片）。
   • 将开关拨到解锁位置。
   • 此时电池会自动弹起一个角度,抓住电池的标签部分，将它从插槽中拔出。
   • 取下电池是所有拆机操作的第一步，可以防止操作中意外短路。

第二步：拆下后盖/底壳

ThinkPad E570 的后盖是通过多颗螺丝固定的，并且可能还有卡扣。

1. 拧下所有后盖螺丝：

   • 仔细观察后盖边缘,你会看到很多十字螺丝。
   • 注意：螺丝的长度可能不同，一定要用螺丝盘将它们分类存放，特别是那些更长或更短的螺丝，它们会被用在不同的位置，拧下后，可以将其放在对应位置旁边，方便后续安装。
   • 有些螺丝可能隐藏在橡胶脚垫下面,用撬棒小心地将橡胶脚垫撬起，拧下下方的螺丝后再将脚垫粘回原位（双面胶或重新按压即可）。

2. 分离后盖：

   • 所有螺丝拧下后,后盖应该已经松动，但可能还被一些塑料卡扣固定着。
   • 从后盖边缘缝隙处,用撬棒小心地插入，沿着边缘慢慢滑动，逐一解开卡扣。
   • 动作要轻柔，不要用力过猛，以免卡扣断裂。
   • 当所有卡扣都分离后,就可以将整个后盖取下来了。

第三步：内部组件详解与拆解

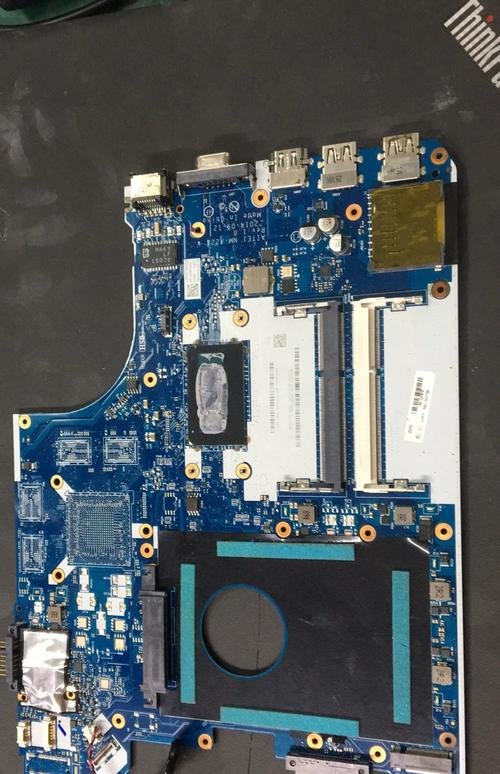

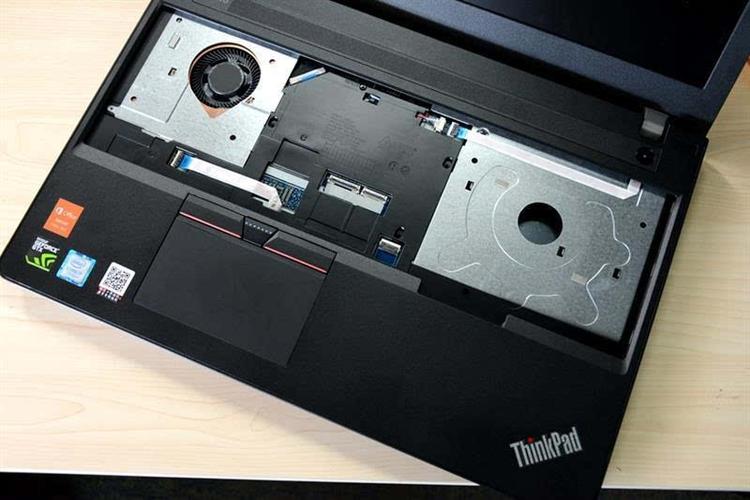

你已经看到了 E570 的内部构造，主要组件包括：内存条、无线网卡、硬盘、散热风扇和散热模组、主板等。

升级内存

• 位置：内存条通常位于后盖的下半部分，有两条插槽，由两颗小螺丝固定。
• 拆解：
  1. 拧下固定内存条两端的金属卡扣上的螺丝。
  2. 向外掰开两端的金属卡扣,内存条会自动弹起一个角度。
  3. 捏住内存条两端,以大约 30-45 度角拔出。
  4. 安装新内存时,反向操作，先将金手指对准插槽，均匀用力按下，听到“咔”的一声，两端卡扣会自动扣住，最后拧回固定螺丝。

升级/更换硬盘

• 位置：硬盘通常位于主板的角落，被一个金属硬盘笼包裹着。
• 拆解：
  1. 拔掉硬盘的数据线和电源线（小接口，直接向外拔即可）。
  2. 拧下固定硬盘笼的螺丝。
  3. 将硬盘连同笼子一起取出。
  4. 在硬盘笼上,拧下固定硬盘本身的螺丝，然后将旧硬盘取出，将新硬盘（建议是 2.5 英寸的 SATA 接口机械硬盘或固态硬盘）安装进去，再拧回螺丝。
  5. 将硬盘笼连同新硬盘一起装回原位,插好数据线，拧紧固定螺丝。

更换无线网卡

• 位置：无线网卡通常是一块带有两根天线的黑色小板，位于内存条附近或主板的边缘。
• 拆解：
  1. 先断开天线：无线网卡上有两根细小的天线，通常是黑色和白色的，用指甲或小工具轻轻将天线卡扣向外挑起，然后拔下天线头。记住哪根是哪根，通常黑的是主天线，白的是辅天线，安装时不要接反。
  2. 拔掉网卡与主板连接的接口（一个小型的 PCIe 接口）。
  3. 拧下固定网卡的一颗小螺丝,然后以一定角度将网卡抽出。
  4. 安装新网卡时,反向操作，先插上天线，再插上接口，最后拧紧螺丝。

清洁/更换散热风扇

• 位置：散热风扇和散热铜管是电脑散热的核心，通常位于 CPU 和 GPU 的上方。
• 拆解：
  1. 拔掉风扇电源线：找到从风扇连接到主板的细小电线，拔掉它。
  2. 拧下固定风扇的几颗螺丝。
  3. 小心地将风扇连同散热铜管一起抬起,注意，铜管可能还粘在芯片上，不要强行拉扯，轻轻晃动即可取下。
  4. 清洁散热器：这是清灰的主要步骤，用皮老虎或吹气球吹走风扇和散热鳍片上的灰尘，如果灰尘顽固，可以用棉签蘸取少量高浓度酒精（99%）擦拭。
  5. 更换导热硅脂：如果需要更换 CPU/GPU 的导热硅脂（例如长时间使用后或更换了 CPU），用无水酒精和纸巾/棉签将芯片和散热铜管底部的旧硅脂彻底清理干净，然后涂抹一层薄而均匀的新硅脂。
  6. 安装时,反向操作，确保散热铜管正确对准芯片，然后均匀地拧紧固定螺丝，避免压力不均。

第四步：重新组装

1. 检查：在合上后盖前，仔细检查所有螺丝是否都已拧紧，所有连接线（内存、硬盘、无线网卡天线）是否都已插好且牢固。
2. 对齐后盖：将后盖对准机身的卡口，轻轻按下，确保所有卡扣都“咔哒”一声对齐并扣合。
3. 拧入螺丝：按照之前取下的顺序和分类，将所有螺丝拧回原位，不要一次性拧紧，可以先将所有螺丝都拧到一半，然后再交叉顺序逐一拧紧，以确保受力均匀，防止后盖变形。

第五步：最终测试

1. 不要立即装回电池和所有外设，先连接电源适配器。
2. 开机进入 BIOS（通常开机时按 F1 或 Enter 键），检查一下：
   • 内存容量是否正确。
   • 硬盘是否被识别。
   • 无线网卡状态是否正常。
3. 如果一切正常,可以正常进入操作系统，检查设备管理器中的各项硬件是否工作正常。
4. 确认无误后,关机，断开电源，装回电池和所有外设。

至此,你的 ThinkPad E570 拆机、升级或维修工作就完成了！祝你成功！
