ThinkPad E450拆机教程，步骤和注意事项有哪些？

重要提示：风险与准备

1. 保修失效：自行拆机会导致您的笔记本失去官方保修资格。
2. 静电风险：人体静电可能精密的电子元件造成永久性损坏，请务必在拆机前触摸金属物体以释放静电，或佩戴防静电手环。
3. 数据备份：在开始任何操作前，请确保已备份所有重要数据。
4. 断电断连接：必须在完全关机并拔掉电源适配器、拔掉所有外部设备（如鼠标、U盘）后进行操作。
5. 耐心细致：ThinkPad的内部结构通常设计得比较紧凑，需要耐心和细心，切勿使用蛮力。

准备工作

• 工具：
  1. 螺丝刀套装：你需要一套包含PH0（十字0号）、PH1（十字1号）、T5（梅花5号）、T6（梅花6号）的精密螺丝刀，E450主要用到PH0和PH1。
  2. 塑料撬棒/薄卡片：用于撬开卡扣和分离塑料外壳，避免划伤外壳和损坏内部排线。
  3. 防静电手环（可选但推荐）：防止静电损坏。
  4. 磁吸垫或小盒子（强烈推荐）：用于分类存放拆下的螺丝，防止丢失和混淆，ThinkPad不同位置的螺丝长度不同，混用会导致外壳装不回去或损坏内部元件。
  5. 干净的软布和工作台：提供一个干净、平稳的工作环境。

ThinkPad E450 拆机步骤

第一步：准备工作与初步拆卸

1. 关机并断电：确保电脑完全关机，然后拔掉电源适配器。
2. 移除电池：
   • 将笔记本翻过来,背面朝上。
   • 找到电池的锁定开关（通常是一个可以左右拨动的塑料片）。
   • 将开关拨到“解锁”位置。
   • 此时电池会自动弹起一个角度,抓住电池的拉环，将其从插槽中拔出。

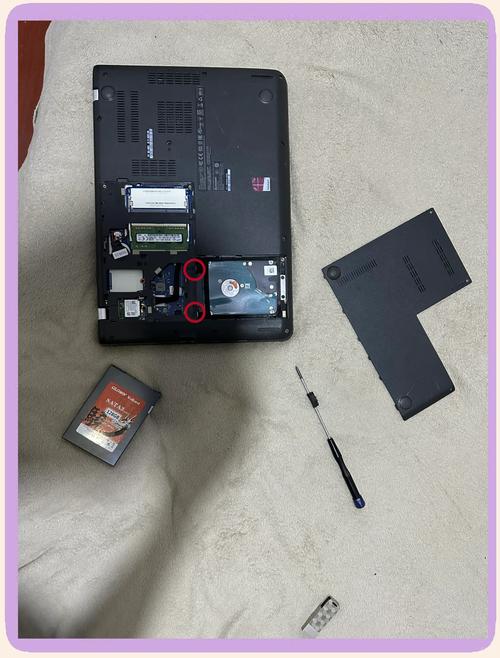

第二步：拆下后盖

E450的后盖是由许多卡扣固定的,只有少数几颗螺丝。

1. 拆下后盖螺丝：

   • 将笔记本翻过来,背面朝上。
   • 拧下所有后盖上的螺丝,通常有9颗左右，分布在键盘区、内存仓、硬盘仓周围。注意观察螺丝长度，最好分开放置。
   • 有些螺丝可能隐藏在脚垫下面,用热风枪或吹风机稍微加热脚垫，可以用撬棒小心将其移除。

2. 分离后盖卡扣：

   • 所有螺丝拧下后,后盖并不会立刻掉下来，因为它被许多塑料卡扣固定着。
   • 从后盖的边缘开始,使用塑料撬棒小心地插入外壳缝隙中。
   • 沿着边缘缓慢移动,逐一解开卡扣。力量要轻柔，感觉有阻力时不要硬撬，可能是没找到正确的位置。
   • 建议从内存仓/硬盘仓这一侧开始撬，因为这里的卡扣相对较少且容易下手。
   • 当所有卡扣都分离后,小心地将整个后盖取下，取下时注意不要拉扯到连接在主板上的排线。

第三步：断开内部连接

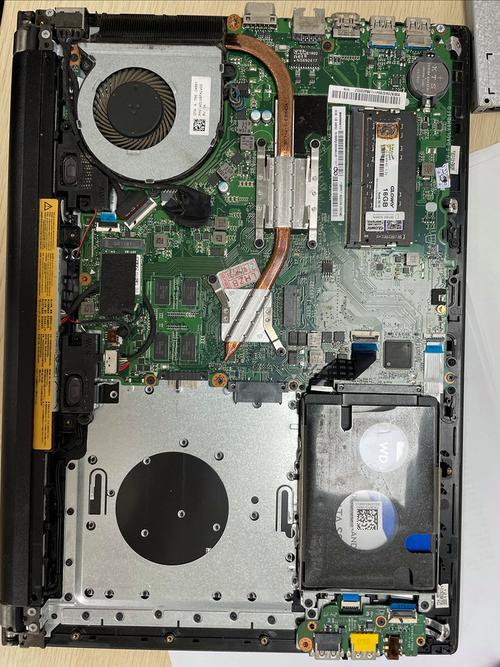

取下后盖后,你就可以看到内部的主要组件了，在进行下一步操作前，需要断开所有连接。

1. 断开无线网卡天线：


   （图片来源网络，侵删）
   • 无线网卡通常有两根细小的天线,连接在网卡的两个金属触点上。
   • 小心地将天线卡扣拔下,然后取下天线，记住它们的位置（通常黑白两根，黑主天线，副天线），安装时不要接反。

2. 断开键盘排线：

   • 键盘通过一条扁平的排线连接到主板上。
   • 在排线接口上,通常有一个小塑料卡扣。千万不要直接拔排线！
   • 先将卡扣向上或向外轻轻拨开（不同设计方向不同，观察一下），然后排线就会自动松开，再将其拔出。

3. 断开触摸板排线：

   • 触摸板的排线和键盘排线类似,位于主板靠近腕托的位置。
   • 用同样的方法,先解开排线接口上的卡扣，然后小心拔出。

4. 断开其他排线（如摄像头、状态指示灯等）：

   根据你的具体型号,可能还有其他排线，用同样的方法，先开卡扣，再拔排线。

第四步：移除核心组件

现在你可以自由地移除想要更换或清理的组件了。

1. 移除键盘和掌托：

   • 在断开所有排线后,键盘和掌托（包含触摸板）就可以作为一个整体被轻轻提起。
   • 提起时注意下方可能还有几颗固定螺丝或卡扣,完全分离后即可取下。

2. 移除散热模组：

   • 找到CPU和GPU上方的散热铜管和风扇。
   • 拧下固定散热模组的所有螺丝（通常有2-4颗）。
   • 拧下螺丝后,散热模组可能还被 thermal paste（导热硅脂）粘在芯片上。不要直接垂直向上拔！
   • 先轻轻地左右或前后晃动一下,使其松动，然后平稳地向上取下。
   • 取下后，不要让散热器接触到其他物体，以免导热硅脂沾染。

3. 移除内存条：

   • 内存条两侧有金属卡扣。
   • 同时向外掰开两侧的卡扣,内存条会自动弹起一个角度。
   • 然后以45度角拔出内存条。

4. 移除硬盘/固态硬盘：

   • 找到硬盘仓,通常位于笔记本的一角。
   • 拧下固定硬盘仓的螺丝。
   • 拔掉硬盘的数据和电源接口（通常是SATA接口，很小）。
   • 将硬盘连同其托架一起从仓中滑出。

5. 移除无线网卡：

   • 在拧下固定无线网卡的螺丝后,就可以将其从插槽中拔出。
   • 如果你之前已经断开了天线,现在可以完全取下网卡。

第五步：重新组装

组装过程是拆机的逆过程,请遵循以下原则：

1. 清洁：如果你更换了导热硅脂，用无水酒精和高纯度棉片仔细清洁CPU和GPU芯片表面以及散热器底部的旧硅脂，直至干净。
2. 对齐：安装任何组件时，确保其对准正确的位置。
3. 螺丝归位：严格按照拆下时的顺序和位置，将长度不同的螺丝拧回原位，这是防止损坏外壳和内部电路的关键。
4. 排线连接：连接排线时，确保将其完全插入插槽，然后听到“咔哒”声或感觉到卡扣锁定，才算连接牢固，不要用蛮力。
5. 导热硅脂：如果更换了硅脂，在CPU和GPU上挤适量（米粒大小即可）的硅脂，然后用信用卡等工具均匀铺开，安装散热器时，不要移动，以免产生气泡。
6. 最终检查：在盖上后盖之前，再次检查所有排线是否连接好，所有螺丝是否都已拧紧。

ThinkPad E450的拆机过程虽然步骤较多，但整体设计相对规整，只要你有耐心，工具齐全，并且遵循“先断电，后拆机，记顺序，防静电”的原则，就能顺利完成。

祝你拆机顺利！
