ThinkPad W540拆机清灰步骤有哪些？

这份详细的拆机清灰指南将带你一步步完成整个过程，请务必仔细阅读并遵循每一步的提示。

【重要提醒】准备工作与安全须知

1. 备份数据：在进行任何拆机操作前，请务必备份所有重要数据，虽然清灰过程不涉及硬盘数据,但以防万一。
2. 释放静电：人体静电可能精密的电子元件造成损害，请先触摸金属水管或暖气片等接地物体,或者佩戴防静电手环。
3. 关机断电：完全关闭电脑,并拔掉电源适配器。
4. 移除所有外设：拔掉鼠标、U盘、扩展坞等所有连接线。
5. 准备工具：
   • 螺丝刀：你需要一套精密螺丝刀，主要用到 PH0 和 PH1 的十字螺丝刀，W540后盖有很多隐藏螺丝,需要特别留意。
   • 塑料撬棒/卡片：用于撬开卡扣,避免划伤外壳。
   • 抗静电手套：可选，但强烈推荐,可以防止指纹和汗渍污染内部。
   • 毛刷：软毛刷，如画笔、化妆刷,用于清除灰尘。
   • 高纯度异丙醇/IPA 和 无尘布：用于清洁导热硅脂和风扇叶片。
   • 新的导热硅脂：强烈建议更换！ 旧的硅脂已经干涸，导热效率大打折扣，推荐购买信越7921、利民TF7或Arctic MX-4等知名品牌。
   • 收纳盒：用于分类存放不同长短、不同规格的螺丝,避免混淆。
6. 查阅官方手册：如果可以，在网上搜索 "ThinkPad W540 Hardware Maintenance Manual" (硬件维护手册)，里面有官方的拆解图示,可以作为参考。

【第一步】拆卸后盖与键盘

ThinkPad W540的后盖和键盘是一体的,需要一起拆卸。

1. 移除电池：

   • 将笔记本翻过来,找到电池锁扣。
   • 滑动两个锁扣，将电池向外推出,然后取下。

2. 拆卸后盖螺丝：

   • 翻回正面，用 PH0 螺丝刀拧下后盖上的所有螺丝。注意：有些螺丝非常短，有些是特殊的垫片螺丝,一定要分类放好！
   • 特别注意：在转轴附近、内存仓盖旁边以及靠近掌托的边缘，可能会有隐藏的螺丝，仔细检查,确保所有螺丝都已拧下。

3. 分离后盖与机身：


   （图片来源网络，侵删）
   • 从后盖的缝隙处，用塑料撬棒轻轻撬开卡扣，ThinkPad的卡扣非常紧，需要耐心,从中间向两边慢慢推进。
   • 当所有卡扣都松开后，后盖就可以取下来了。小心连接线！ 此时屏幕排线和触摸板排线可能还连接在主板上。

4. 断开排线：

   • 轻轻翻开主板，你会看到几根排线连接到屏幕、触摸板等部件。
   • 千万不要直接拽线！ 排线上有一个小小的黑色塑料卡扣，你需要用指甲或撬棒轻轻向上挑起卡扣,然后才能将排线拔出。

5. 拆卸键盘：

   • 断开所有排线后,键盘就可以从C面上取下了。
   • 键盘下面同样有连接线,用同样的方法挑开卡扣拔出。

【第二步】拆卸散热模块 (核心步骤)

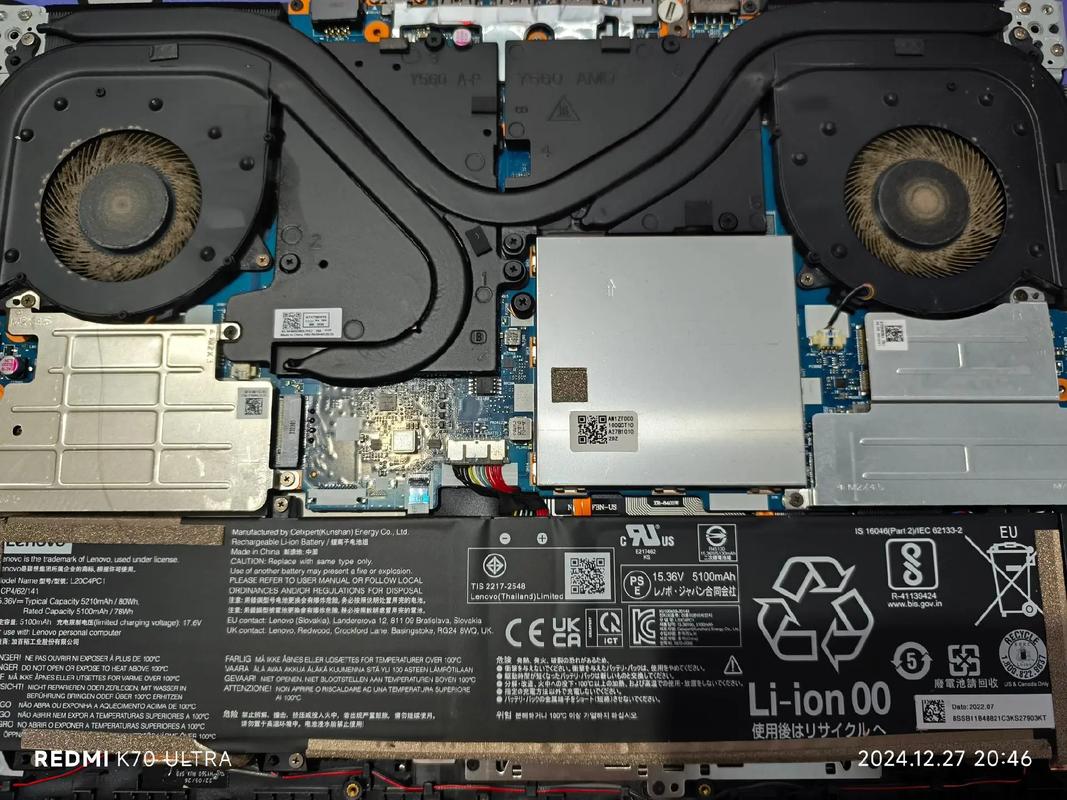

现在你可以看到内部的核心部件了：CPU、显卡、散热风扇和散热器（热管+鳍片）。

1. 断开风扇电源：


   （图片来源网络，侵删）

   找到连接CPU风扇和显卡风扇的电源线，同样，挑开卡扣,拔掉。

2. 拆卸散热器固定螺丝：

   • 散热器通常由几颗固定螺丝固定在主板上。拧下这些螺丝后，不要马上拿起散热器！
   • 重要：散热器螺丝通常是交叉固定的（比如先拧对角线上的），这样可以确保压力均匀，拧下后，螺丝可能会粘在散热器上,可以轻轻晃动散热器使其脱落。

3. 取下散热器：

   • 小心地垂直向上提起散热器，由于旧硅脂的粘性，可能会感觉有些“粘”，请切勿左右摇晃或强行撬动，以免损坏CPU或GPU的针脚（如果是BGA封装则无此风险，但仍需小心）。
   • 将取下的散热器放在一边，注意不要压到排线或其他零件。

【第三步】清灰与清洁

1. 清洁散热鳍片：

   • 用毛刷仔细清理散热器鳍片之间的灰尘，由于鳍片非常密集,灰尘容易卡在里面。
   • 对于顽固的灰尘，可以使用吹气球（皮老虎）或压缩空气罐（保持一定距离，短促喷射）来吹走灰尘。
   • 如果灰尘结块严重,可以用吸尘器的吸头对准鳍片缝隙进行吸尘。

2. 清洁风扇：

   • 用棉签蘸取少量高纯度IPA，轻轻擦拭风扇叶片和轴承边缘,可以清除油污和粘附的灰尘。
   • 不要让IPA流入轴承过多,以免影响其寿命。

3. 清洁CPU/GPU表面：

   用无尘布或棉签蘸取IPA，彻底擦掉CPU和GPU核心上残留的旧硅脂，直到表面干净,能看到金属原色为止。

【第四步】涂抹新硅脂与安装

1. 涂抹新硅脂：

   • 在CPU和GPU的核心中央，挤一小滴（米粒大小即可）新的导热硅脂。
   • 不要涂抹过多！ 过多的硅脂会影响导热效果,甚至可能溢出污染其他元件。
   • 如果散热器底座很大，可以用信用卡或塑料片将硅脂均匀地刮开，形成一个薄薄、均匀的覆盖层。

2. 安装散热器：

   • 将散热器对准CPU和GPU的位置，垂直、平稳地按下,让新的硅脂充分接触。
   • 按照之前交叉对角的顺序，拧回散热器的固定螺丝，每颗螺丝都不要一次性拧紧，而是分2-3轮逐步拧紧，以确保压力均匀,避免主板变形。

3. 重新连接所有部件：

   • 按照拆卸相反的顺序，将风扇排线、键盘排线、屏幕排线等一一插回,并确保卡扣扣紧。
   • 将键盘和后盖装回,拧上所有螺丝。

【第五步】测试与收尾

1. 不要立即装回电池：先只连接电源适配器，开机进入BIOS或操作系统，运行几分钟，观察风扇是否正常转动,温度是否在合理范围内。
2. 关机：确认一切正常后,关机并拔掉电源。
3. 装回电池：将电池装回。
4. 最终测试：再次开机，可以运行一些压力测试软件（如AIDA64, FurMark）来检验清灰和换硅脂的效果,你将明显感受到温度下降和噪音减小。

拆机清灰是一个需要耐心和细心的过程，只要你按照步骤操作，避免蛮力，ThinkPad W540的清灰工作完全可以自己完成，完成之后，你的老伙计将焕然一新，运行更稳定、更凉爽,祝你成功！
