OptiPlex 330拆机步骤图解详解？

OptiPlex 330 是一款比较老旧的商用电脑，其设计理念是易于维护和管理，整个拆机过程非常简单，不需要任何特殊工具，一把十字螺丝刀即可完成。

准备工作

1. 工具：一把中等大小的十字螺丝刀。
2. 环境：找一个光线充足、干净平整的工作台面。
3. 防静电：建议佩戴防静电手环，或在触摸电脑机箱金属外壳前，先触摸一下金属物体以释放自身静电，保护敏感的电子元件。
4. 断电：最重要的一步！ 关闭电脑，拔掉电源线，并拔掉所有连接的外设（显示器、键盘、鼠标等）。

拆机步骤详解

第一步：打开机箱侧面板

OptiPlex 330 的机箱设计非常方便，通常只需要拧下两颗螺丝即可打开侧面板。

1. 定位螺丝：站在电脑机箱的背面，你会看到两个大的十字螺丝，它们固定在机箱后部的挡板上。

2. 拧下螺丝：用十字螺丝刀逆时针拧下这两个螺丝。

3. 取下侧面板：


   （图片来源网络，侵删）
   • 拧下螺丝后,将它们放在一个安全的地方，避免丢失。
   • 站在机箱的侧面,用一只手抓住机箱后部的手柄（或凹槽），另一只手扶住前面板。
   • 向后滑动或向上提拉侧面板,即可将其与机箱主体分离。

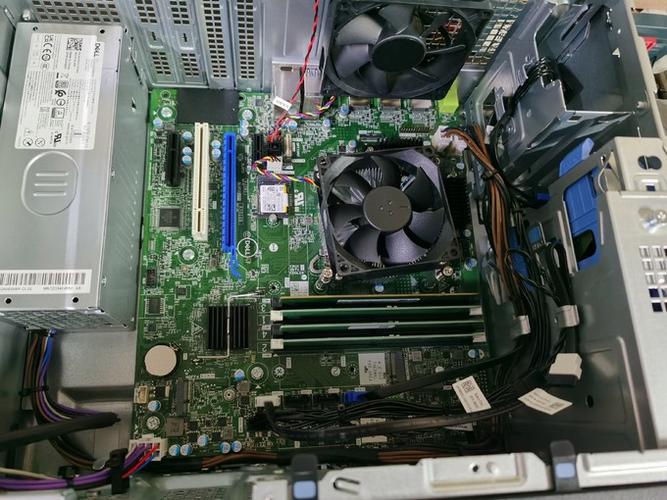

你已经看到了电脑的内部核心组件,主板、电源、内存条、硬盘等都清晰可见。

第二步：内部组件图解与操作

打开侧面板后,你可以根据需要进行以下操作：

更换或添加内存条

• 位置：内存条通常位于主板上，有两根插槽，位于CPU散热风扇的侧面。
• 操作：
  1. 拨开内存条插槽两端的白色卡扣,内存条会自动弹起一个角度。
  2. 垂直向上拔出旧的内存条。
  3. 将新的内存条以同样的角度（对准插槽的缺口）插入插槽，然后均匀用力向下按，直到两端的白色卡扣自动扣住内存条。

更换硬盘

• 位置：硬盘位于机箱前部的硬盘笼中，通常由3或4颗小螺丝固定。
• 操作：
  1. 确认硬盘数据线和电源线已拔下。
  2. 拧下固定硬盘侧面板的螺丝。
  3. 将硬盘连同其金属框架一起向前推出。
  4. 拧下固定硬盘在框架上的螺丝,即可取下硬盘。

更换或清理CPU散热器

• 位置：CPU散热器位于主板的中央，是一个带有风扇的金属散热片。
• 操作：
  1. 断开风扇电源：找到连接到CPU风扇的电源线（通常是2或3针），从主板接口上拔下。
  2. 拧下散热器：散热器通常通过4个塑料卡扣或4颗螺丝固定在主板上，对于OptiPlex 330，通常是4个塑料卡扣，你需要按住卡扣的末端，然后向上或向外掰，使其脱离主板的固定孔。
  3. 取下散热器：小心地垂直向上取下散热器，注意，如果CPU上还涂有导热硅脂，可能会粘住散热器，不要用蛮力，轻轻转动一下即可取下。
  4. 清理与涂抹硅脂：如果只是清理，用棉签和无水酒精擦掉旧硅脂，如果是更换，需要在CPU核心中央涂抹少量新的导热硅脂。
  5. 安装散热器：按照与拆卸相反的步骤安装，确保4个卡扣都完全扣紧。

更换或添加PCIe扩展卡

• 位置：在主板的下方，有一到两个PCIe插槽，用于安装独立显卡、声卡或网卡。
• 操作：
  1. 拧下固定挡板的螺丝（通常是十字螺丝）。
  2. 拔掉挡板上固定扩展卡的金属挡片。
  3. 拧下固定扩展卡本身的螺丝,然后垂直向上拔出扩展卡。
  4. 安装新卡时,将卡的金手指对准PCIe插槽，垂直用力按入，直到完全卡入插槽。
  5. 用螺丝将新卡固定在机箱挡板上,然后装回挡板螺丝。

更换电源

• 位置：电源位于机箱后部的上方，通常由4颗大螺丝固定。
• 操作：
  1. 拔掉所有连接线：拔下主板主供电接口（24pin）、CPU供电接口（4pin）、硬盘/光驱的SATA电源线和IDE电源线，最好在拔线前用手机拍一张照片，方便后续安装时参考。
  2. 拧下固定螺丝：拧下电源后方和侧面固定电源的4颗大螺丝。
  3. 取出电源：将电源向后推出，然后从机箱上方取出。

第三步：重新组装

1. 安装组件：按照与拆卸相反的顺序，将你更换或添加的组件一一装回。
2. 检查线缆：确保所有数据线和电源线都连接牢固，没有遗漏，理理线缆，避免它们遮挡风扇或影响散热。
3. 装回侧面板：将侧面板对准机箱的导轨，平稳地推入，直到听到“咔”的一声，表示它已经卡到位。
4. 拧回螺丝：用之前拧下的两颗螺丝重新固定好侧面板。

第四步：最终测试

1. 连接外设：将显示器、键盘、鼠标等外设重新连接到电脑上。
2. 连接电源：插上电源线。
3. 开机：按下电源按钮，观察电脑是否能正常启动并进入BIOS或操作系统，如果一切正常，说明拆机成功！

希望这份详细的图解和说明能帮助您顺利完成 OptiPlex 330 的拆机操作。
