惠普暗影精灵拆机后内部有何设计？

下面我将为您提供一份详细的惠普Pavilion Gaming系列笔记本电脑的拆机教程、注意事项以及一些常见问题的解决方案。

重要提示：拆机前必读

1. 失去保修：自行拆机会导致您的笔记本电脑立即失去官方保修资格，请确认您已不在保修期内，或者您有能力自行承担维修风险。
2. 安全第一：
   • 断开所有电源：拔掉电源适配器，并长按电源键约30秒，以释放主板中残留的电量。
   • 防止静电：在干燥环境下操作，最好佩戴防静电手环，并确保您接触的是接地的金属物体，以释放身体静电，避免静电损坏精密的电子元件。
   • 轻拿轻放：笔记本内部组件非常脆弱，请务必小心操作。
3. 准备工具：您需要一套合适的螺丝刀，通常包括 PH0# 和 PH1# 十字螺丝刀，以及 塑料撬棒 和 镊子，T5/T6梅花螺丝刀也可能用于硬盘等部分。
4. 备份资料：虽然更换内存和硬盘通常不影响数据，但任何操作都有意外风险，请提前备份重要数据。

第一步：准备工作

1. 关闭电脑：确保电脑完全关机。
2. 断开连接：拔掉电源适配器、鼠标、所有外接设备。
3. 翻转电脑：将笔记本D面（底部）朝上，放置在柔软的、不起静电的布料或垫子上。

第二步：拆解D面（底壳）

惠普Pavilion Gaming系列的底壳通常由多颗螺丝固定，并且使用了卡扣辅助固定。

1. 拆除所有螺丝：

   • 仔细观察D面,您会看到许多螺丝。请务必注意不同长度的螺丝需要拧回原位，特别是固定内存、硬盘和风扇的螺丝通常较短，而固定主板外壳的螺丝较长，建议用手机拍照记录下每个螺丝的位置，或者将它们分开放置。
   • 有些螺丝被脚垫或覆盖着，您需要用热风枪稍微加热或用小刀小心地撬开这些脚垫/标签才能看到螺丝，拆开后请妥善保管。

2. 分离卡扣：

   • 所有螺丝拧下后,用塑料撬棒从笔记本的缝隙处（通常是标签附近或边缘）开始，小心地撬开卡扣。
   • 沿着边缘缓慢移动撬棒,一圈一圈地分离上下外壳。动作一定要轻柔，遇到非常紧的地方不要硬撬，可能是还有遗漏的螺丝。

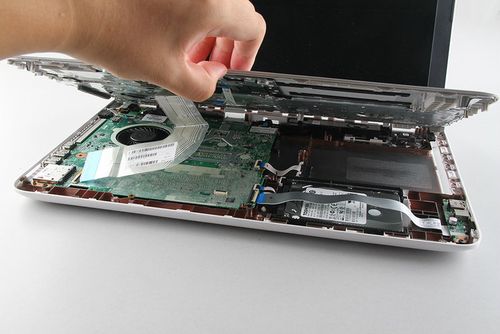

3. 取下底壳：


   （图片来源网络，侵删）
   • 当所有卡扣都松开后,底壳就可以取下了，请不要完全取下，因为可能还连接着天线线等，将底壳像书本一样打开，妥善放置。

第三步：内部组件详解与操作

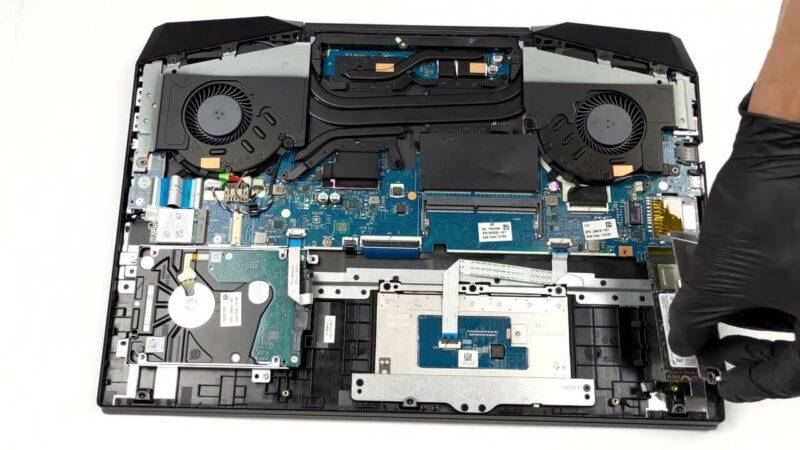

打开底壳后,您会看到内部结构，通常包括：

• 电池（注意：部分型号电池需要先断开排线）
• 内存条
• 硬盘/固态硬盘
• 散热模组（风扇、散热铜管、散热鳍片）
• 无线网卡
• 扬声器
• 主板

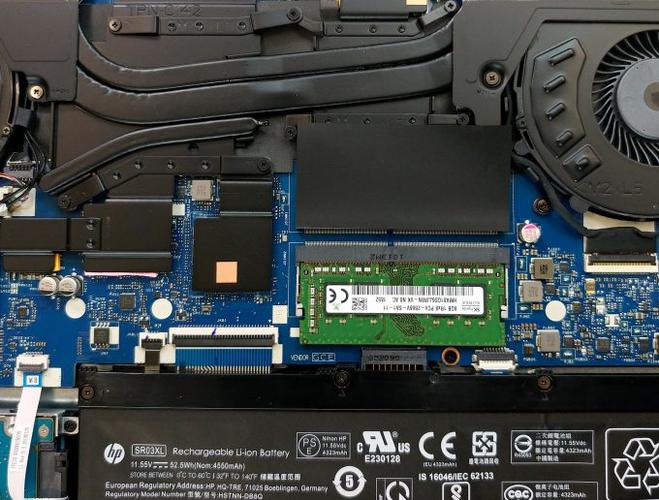

升级/更换内存

这是最简单的升级之一。

• 位置：内存条通常被一个金属或塑料的小卡扣固定着。
• 操作：只需用手指向外掰开两边的卡扣，内存条会自动弹起一个角度（约30-45度），然后捏住内存条两端，垂直向上拔出。
• 安装新内存：将新内存条的金手指缺口对准主板插槽上的凸起，以约30-45度角斜插入槽中，确保插到底，向下均匀用力按压，直到两边的卡扣“咔哒”一声自动扣住内存条。

更换/加装固态硬盘/机械硬盘

• 位置：硬盘通常被放在一个硬盘笼里，用几颗螺丝固定。
• 操作：
  1. 拧下固定硬盘笼的螺丝。
  2. 拔掉硬盘与主板连接的SATA数据线和电源线（如果是2.5英寸机械硬盘）。
  3. 取出整个硬盘笼。
  4. 在硬盘笼上拧下固定硬盘的螺丝,取出旧硬盘。
  5. 将新硬盘装回硬盘笼,拧紧螺丝，然后将其装回原位，插好数据线和电源线，最后拧紧固定螺丝。

对于M.2固态硬盘：

• 位置：M.2 SSD通常被一颗小螺丝直接固定在主板上，位置可能在内存条下方或无线网卡附近。
• 操作：
  1. 拧下固定M.2 SSD的那颗小螺丝。
  2. SSD会自动翘起一个角度,直接拔出即可。
  3. 安装新SSD时,先将金手指对准插槽，以约30度角插入，然后向下按压，直到完全进入插槽，用之前拧下的那颗螺丝将其固定住。

清灰（更换硅脂/清风扇）

这是改善散热性能的关键步骤,建议每1-2年进行一次。

• 断开电池：为了安全，首先断开电池与主板的连接排线。
• 拆除散热模组：
  1. 拔掉散热风扇与主板的电源线。
  2. 拧下固定散热模组的螺丝（同样注意长度）。
  3. 小心地将散热模组垂直向上取下。切勿强行平移，以免损坏CPU/GPU上的针脚。
• 清洁散热系统：
  1. 风扇：用棉签或刷子清理风扇扇叶和轴心的灰尘。
  2. 散热鳍片：使用吹气球（皮老虎）或压缩空气罐，从鳍片底部向顶部吹气，将灰尘吹出，不要用嘴吹，以免潮湿。
  3. 散热铜管：用刷子和酒精棉擦拭干净。
• 更换导热硅脂：
  1. 用无水酒精和高纯度擦拭布（如无纺布、镜头布）将CPU和GPU芯片表面的旧硅脂彻底擦拭干净，直到看不到痕迹和金属光泽。
  2. 在CPU和GPU核心中央,挤绿豆大小的一滴新的导热硅脂（推荐信越7921或利民TF7等）。
  3. 将散热模组对准螺丝孔位，垂直、平稳地按压回CPU和GPU上，不要扭动。
  4. 按照与拆卸时相反的顺序拧回散热模组的螺丝（通常建议从中间向两边对角拧紧，以保证压力均匀）。
• 重新连接：将风扇电源线和电池排线插回原位。

第四步：重新组装

1. 检查：在合上底壳前，快速检查一遍所有螺丝是否都已拧紧，排线是否插好，没有遗漏的工具或零件。
2. 对齐合上：将D面与C面对齐，确保所有卡扣都正确对位。
3. 按压卡扣：用手掌均匀用力按压底壳四周，确保所有卡扣都“咔哒”一声扣合到位。
4. 拧回螺丝：按照之前记录的顺序和位置，将所有螺丝拧回，注意不要一次性拧死，应按照对角线顺序分几次拧紧，防止外壳变形。

常见问题与解决方案

• 问题1：拆开后无法开机。

  • 原因：最可能是忘记连接电池排线、键盘排线或触摸板排线，或者某个螺丝过长，顶到了主板。
  • 解决：重新打开底壳，仔细检查所有排线是否插紧、插对，检查螺丝是否是原位。

• 问题2：开机后屏幕不亮，但风扇转动。

  • 原因：可能是内存条接触不良，这是最常见的原因。
  • 解决：断电后，重新拔插一下内存条，确保金手指部分完全插入插槽并扣好卡扣。

• 问题3：重新装回后，发现D面有地方不平或无法扣紧。

  • 原因：内部有零件（如数据线）被挤压，或者螺丝拧错/拧得过紧导致外壳变形。
  • 解决：重新检查内部，确保没有异物挤压，如果是螺丝问题，尝试松开所有螺丝，然后重新对角、分次均匀拧紧。

希望这份详细的指南能帮助您成功完成惠普Pavilion Gaming的拆机！祝您操作顺利！
