卫星M50拆机步骤是怎样的？

⚠️ 重要警告与准备工作

1. 安全第一：


   （图片来源网络，侵删）
   • 断开所有电源：确保笔记本电脑已完全关机,并拔掉电源适配器。
   • 移除电池：这是最关键的一步，对于 Satellite M50 这类老机型，通常需要拆下后盖才能断开电池连接，请务必在开始拆机前，将电池排线从主板上拔下,以防止短路。
   • 防止静电：人体静电可能损坏精密的电子元件，请在干燥、洁净的环境下操作，并佩戴防静电手环，或者经常触摸金属物体（如未上漆的电脑机箱）来释放静电。

2. 准备工作：

   • 合适的工具：准备一套精密螺丝刀（包含十字和一字）、塑料撬棒（非常重要，用于撬开卡扣，避免划伤外壳）、镊子。
   • 有序放置螺丝：M50 的螺丝型号较多，长度和用途各不相同，建议使用磁吸盘或分格盒子来分类存放拆下的螺丝，并记下它们来自哪个位置,以便在安装时能准确归位。
   • 查阅手册：如果能找到官方的维修手册（Service Manual），是最好的参考，虽然没有官方中文手册,但本指南将结合通用拆解经验和该机型的特点进行说明。

🛠️ Satellite M50 拆机步骤详解

第一步：移除后盖和电池

1. 将笔记本电脑倒置，放置在柔软的布或垫子上,防止刮伤外壳。
2. 拆下所有后盖螺丝：仔细观察后盖，你会看到很多固定螺丝，它们通常分布在：
   • 内存仓附近
   • 硬盘仓附近
   • 散热风扇附近
   • 其他区域
   • 注意：有些螺丝可能较长，有些较短，有些下面还垫有塑料垫片,务必分门别类地保存好。
3. 撬开后盖：
   • 后盖是通过塑料卡扣固定的，用塑料撬棒从后盖边缘（通常是标签贴纸或缝隙处）开始,轻轻用力。
   • 沿着边缘缓慢移动，逐一解开卡扣，过程中需要耐心，不要使用蛮力,以免损坏卡扣或外壳。
4. 断开电池连接：
   • 成功取下后盖后,你就能看到主板和电池了。
   • 找到连接到主板的电池排线（通常是一个很小的白色或黑色的插头）。
   • 轻轻捏住插头的卡扣，然后垂直向上拔出,千万不要直接拽线。
5. 取下电池：电池通常也是用几颗螺丝固定的，拧下这些螺丝后,就可以将电池从机身上取下。

第二步：移除键盘和掌托

这是拆解中最复杂、最需要耐心的步骤之一。

1. 拆下键盘固定螺丝：在键盘的上方（靠近屏幕转轴处），通常会有 1-2 颗螺丝固定着键盘的金属支架,拧下它们。
2. 断开键盘排线：
   • 小心地将键盘向上翻起,你会看到它连接到主板的排线。
   • 和电池排线一样，捏住排线插头的卡扣,垂直向上拔出。
3. 取下键盘：现在键盘已经完全自由,可以将其轻轻取下。
4. 断开触摸板排线：
   • 键盘下方就是掌托,触摸板的排线也连接在主板上。
   • 同样，找到触摸板排线的插头,捏住卡扣拔出。
5. 取下掌托：掌托通常也是通过卡扣固定的，用撬棒沿着边缘小心地撬开，然后将其取下，整个C面（键盘面）就完全暴露了。

第三步：断开其他连接并移除C面组件

1. 断开电源按钮排线：电源按钮通常集成在掌托或C面框架上，通过一根细小的排线连接到主板,找到它并拔下。
2. 断开无线网卡天线：在无线网卡（通常有两个，一根是Wi-Fi，一根是蓝牙）上，你会看到两根细长的金属线，它们通过类似小卡扣的结构固定在网卡上,轻轻将它们取下。
3. 移除无线网卡：拧下固定无线网卡的螺丝,然后以约45度角将其从插槽中拔出。
4. 移除内存条：掰开内存条两侧的卡扣，内存条会自动弹起,然后就能轻松取下。
5. 移除硬盘：
   • 硬盘通常被一个金属或塑料支架固定着。
   • 先拧下支架的螺丝,然后取下支架。
   • 硬盘会通过一个小的连接器与主板相连，拔掉它,或者直接将硬盘连同连接器一起从插槽中滑出。

第四步：分离屏幕和A面（顶盖）

1. 断开屏幕排线：
   • 将屏幕翻转到最大角度，你会看到屏幕转轴处连接着一条或多条排线（通常有数据线和摄像头线）。
   • 这些排线非常脆弱,请极其小心地拔下它们的插头。
2. 移除屏幕顶部的螺丝：在屏幕的顶部边框（A面靠近屏幕转轴处），通常有几颗螺丝固定着屏幕和A面框架,拧下它们。
3. 分离A面和D面（底座）：
   • 现在整个内部组件已经与A面（屏幕和顶盖）分离。
   • 你可以将屏幕组件从底座上轻轻取下。

第五步：移除散热模块和主板

1. 移除散热模块：

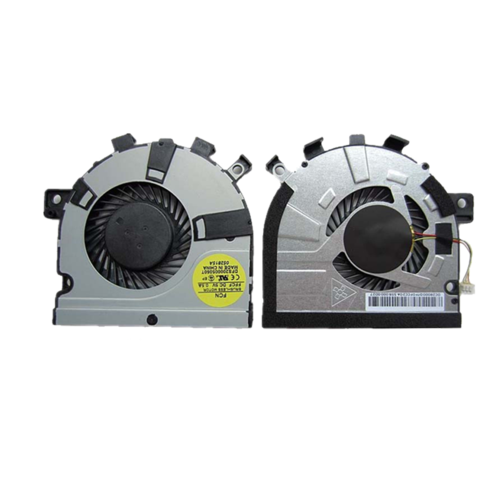

   • 拧下固定散热风扇和散热铜管的螺丝。
   • 先拔掉风扇的电源线。
   • 然后小心地取下整个散热模块，通常它会和CPU/GPU之间有导热膏粘合,需要稍微用力但不要歪斜。
2. 移除主板：
   • 主板通过多颗螺丝固定在底座上。
   • 拧下所有可见的主板螺丝。
   • 断开所有剩余的连接（如USB接口、电源开关等，如果之前没断开的话）。
   • 小心地将主板从底座中滑出。

🧹 清洁与维护

你已经完成了整台电脑的完整拆解,你可以：

• 清洁散热模块：用棉签和高纯度酒精清理风扇叶片和散热鳍片上的灰尘。
• 更换导热硅脂：用无纺布和异丙醇清洁CPU和GPU芯片表面,然后涂抹新的导热硅脂。
• 清理内部灰尘：用吹气球或压缩空气吹净机箱内的所有灰尘。

🔧 组装步骤

组装过程与拆解步骤完全相反。

1. 安装主板：确保所有接口对齐,然后拧紧螺丝。
2. 安装散热模块：在CPU和GPU上均匀涂抹导热硅脂，然后安装散热模块，确保压力均匀,最后拧紧螺丝。
3. 组合A面和D面：将屏幕组件与底座对齐。
4. 安装硬盘和内存：将它们插回插槽并固定好。
5. 连接排线：这是最关键的一步！确保所有排线（键盘、触摸板、屏幕、无线天线等）都插回原位,并且插头完全卡紧。
6. 安装掌托和键盘：确保它们卡扣对齐，然后轻轻按回原位,最后拧上固定螺丝。
7. 安装电池：将电池放回原位并拧紧螺丝。
8. 盖上后盖：对齐后盖，从中间开始按压，确保所有卡扣都“咔哒”一声扣合到位,然后拧上所有后盖螺丝。

连接电源适配器，开机测试，确保所有功能（键盘、触摸板、屏幕、Wi-Fi等）都正常工作。

祝你拆机顺利！
