Dell Latitude 13拆机后，内部结构如何？

Latitude 13 系列包含多种型号，不同年份、不同尺寸（如 13.3", 13.4"）的机型在内部设计和拆解步骤上会有差异，本指南以 Latitude 5320/5420/7320/7420 这类采用“无螺丝后盖”设计的机型为例，这是目前最常见的 Latitude 13 型号，对于更老的型号,通常需要拧下后盖的所有螺丝才能取下。

重要提醒：拆机前必读

1. 失去保修：自行拆机会导致您的设备立即失去官方保修资格。
2. 静电风险：人体静电可能损坏精密的电子元件，请务必在干燥、洁净的环境下操作，并佩戴防静电手环,或至少在触摸主板前触摸金属物体以释放静电。
3. 备份数据：在拆机前,请务必备份所有重要数据。
4. 工具准备：准备正确的工具,避免使用不合适的工具导致螺丝滑丝或外壳刮伤。
5. 记录过程：建议用手机拍照或视频记录每一步的拆解顺序，特别是排线的连接方式,方便后续安装。

第一步：准备工作

所需工具：

• 塑料撬棒/薄卡片：用于撬开卡扣,避免划伤外壳。
• 精密螺丝刀套装：主要需要 PH00（十字）和 PH000（更小十字）螺丝刀，Latitude 13 大量使用十字螺丝。
• 塑料撬片/薄片：用于分离屏幕边框和后盖。
• 镊子：用于夹取小螺丝和操作排线。
• 防静电手环（强烈推荐）：防止静电损坏。
• 容器：用于分类存放拆下的螺丝，不同位置的螺丝长度可能不同,切勿混淆。

第二步：拆机步骤详解

移除后盖

这是 Latitude 13 系列拆解最关键的一步，因为它没有传统意义的螺丝固定后盖。

1. 准备工作：将笔记本合上，屏幕面朝下放置在柔软的布或垫子上，这样可以防止刮伤屏幕,并且方便操作后盖。
2. 寻找卡扣：用手指沿着后盖边缘轻轻按压，感受卡扣的位置,卡扣通常分布在笔记本的四周和中间区域。
3. 开始撬开：从后盖的一个角开始，将塑料撬棒或薄卡片插入后盖和键盘面外壳的缝隙中，缓慢、均匀地用力，你会听到“咔哒”一声,表示一个卡扣已经解开。
4. 沿边缘移动：沿着后盖边缘，每隔几厘米就撬开一个卡扣。切忌在一点用力过猛,否则可能会导致卡扣断裂或外壳变形。
5. 完全分离：当所有卡扣都被撬开后，后盖就可以被轻松取下，取下后盖时，请小心,因为后盖下方可能还连接着少量天线线缆。

断开电池连接（安全第一！）

在操作任何内部元件之前，必须先断开主电池的连接,以防短路。

1. 找到电池：电池通常位于后盖内侧,被几颗螺丝固定着。
2. 拧下电池螺丝：用合适的螺丝刀拧下固定电池的螺丝。
3. 断开电池排线：轻轻抬起电池，找到连接主板的电池排线，用镊子捏住排线连接器（通常是 ZIF 排线）的卡扣，向上提起,即可断开连接。
4. 移开电池：将电池暂时移到旁边,确保其金属触点不会接触到任何金属部件。

移除内存和无线网卡

1. 移除内存条：


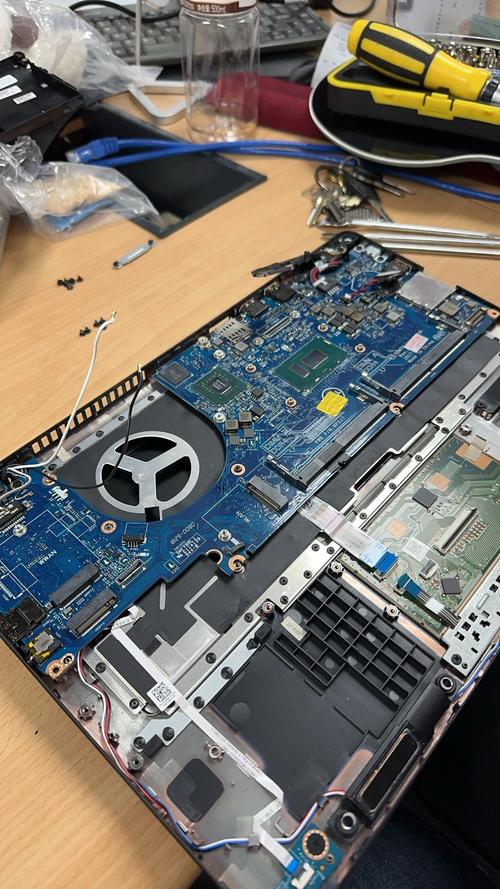

   （图片来源网络，侵删）
   • 内存条两侧通常有金属卡扣。
   • 将两边的卡扣同时向外拨开,内存条会自动弹起一个角度。
   • 然后抓住内存条，以大约 30-45 度角将其拔出。
   • 如果要更换或升级,重复此操作安装新内存条。

2. 移除无线网卡：

   • 无线网卡通常有两根天线线缆连接到它上面，用镊子小心地将天线卡扣拔出,然后取下天线。
   • 拧下固定无线网卡的天线支架螺丝（如果有的话）。
   • 无线网卡本身通常由一个或两个小螺丝固定,拧下后即可将其从插槽中拔出。

移除键盘和掌托

这是最复杂的步骤之一,需要非常小心。

1. 移除键盘螺丝：键盘被几颗隐藏的螺丝固定，这些螺丝通常位于键盘上方区域的标签下方或空隙中,你可能需要先移除一些贴纸才能找到它们。
2. 断开键盘排线：拧下键盘螺丝后，键盘就可以被轻轻抬起，你会看到一根连接主板的排线，像操作电池排线一样，捏住排线连接器的卡扣，向上拔出,断开连接。
3. 移除键盘和排线：将键盘和排线一起从笔记本中取出,注意不要拉扯排线。

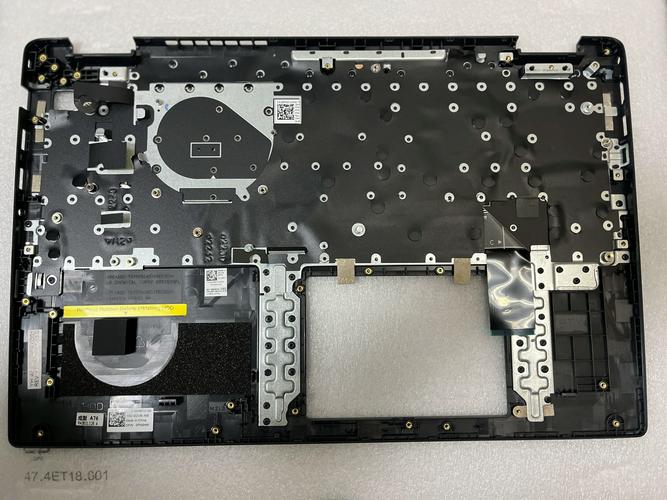

4. 移除掌托/触摸板：
   • 键盘下方通常就是掌托和触摸板总成。
   • 它可能也被螺丝固定,也可能仅靠卡扣。
   • 同样,需要断开触摸板的排线连接。
   • 小心地将其与主框架分离。

移除散热模块和风扇

1. 断开风扇排线：找到 CPU 风扇,断开连接到主板的排线。
2. 拧下散热模块螺丝：散热模块（通常包含铜管和散热鳍片）由几颗螺丝固定。这些螺丝的长度和拧紧顺序可能不同，请务必分类存放！ 有些螺丝还穿过主板固定,需要格外小心。
3. 取下散热模块：拧下所有螺丝后，散热模块就可以被取下，取下时可能会有轻微的吸力，不要用力过猛,注意不要折弯散热鳍片。

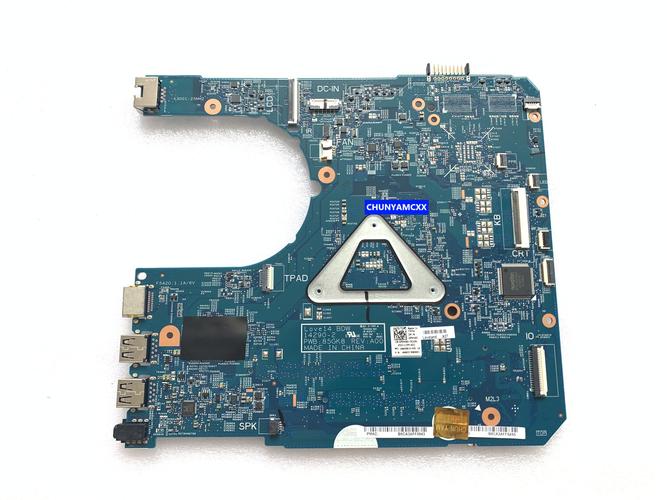

移除主板和其他组件

1. 断开所有剩余排线：你还需要断开屏幕排线、摄像头排线、电源按钮排线等所有连接到主板的排线，逐一操作,确保每根线都正确断开。
2. 拧下主板螺丝：主板被四周的多颗螺丝固定，同样，分类存放这些螺丝。
3. 移除主板：拧下所有螺丝后，主板就可以被轻轻提起并取出,注意主板下方可能还有天线线缆需要先断开。

第三步：安装与回装

1. 清洁与检查：在安装前，可以用软刷和压缩空气清洁风扇和散热鳍片上的灰尘,检查排线是否有损坏。
2. 反向操作：按照拆解的相反顺序进行安装。特别注意以下几点：
   • 螺丝归位：确保所有螺丝都拧回到原来的位置，使用正确的扭矩（不要太紧，以免损坏螺纹或主板）。
   • 排线方向：所有排线都有方向性，插入时确保方向正确,通常会有防呆设计。
   • 天线安装：无线网卡和 WWAN 卡的天线线缆要正确安装，并确保它们没有被夹在散热模块或主板的缝隙中,否则会影响信号。
   • 卡扣对齐：在合上后盖时，确保所有卡扣都对齐，然后均匀用力按压，直到听到所有“咔哒”声。

常见问题与注意事项

• 后盖打不开？：确保你沿着整个边缘都尝试撬开了卡扣，不要只在一个地方使劲，可以用热风枪（低温档）稍微加热卡扣区域，使塑料变软一点，更容易撬开（注意温度控制，以免损坏外壳）。
• 螺丝滑丝了怎么办？：这是最常见的问题，可以使用螺丝取出器，或者用强力胶带粘住螺丝头尝试拧出，最好的方法是预防,使用尺寸精确的螺丝刀并垂直施力。
• 排线断了？：排线非常脆弱，如果不幸弄断，需要更换新的排线,通常可以从网上购买。
• 我只想清灰怎么办？：对于 Latitude 13，最简单的清灰方式就是拆到阶段二（移除电池）和阶段五（移除散热模块），清灰后，按原路装回即可,无需拆下键盘和主板。

希望这份详细的指南能帮助您成功完成 Dell Latitude 13 的拆机！祝您操作顺利！
