Dell T3500拆机步骤详解？

⚠️ 重要提示：

1. 安全第一： 在开始之前，请务必关闭电脑，拔掉电源线，并按下机箱上的电源按钮以释放主板残余电量，建议佩戴防静电手环，防止静电损坏精密电子元件。
2. 工具准备： 你只需要一把标准的 Phillips 十字螺丝刀（最好是带磁性的，方便拾取小螺丝）。
3. 拍照记录： 在拆卸每个部件前，用手机拍下连接线和接口的位置，这会让你在重新组装时事半功倍。
4. 螺丝分类： T3500 使用了多种不同长度和规格的螺丝，最好用小盒子或磁铁将它们分类存放，避免混淆。

第一部分：外部准备和机箱内部概览

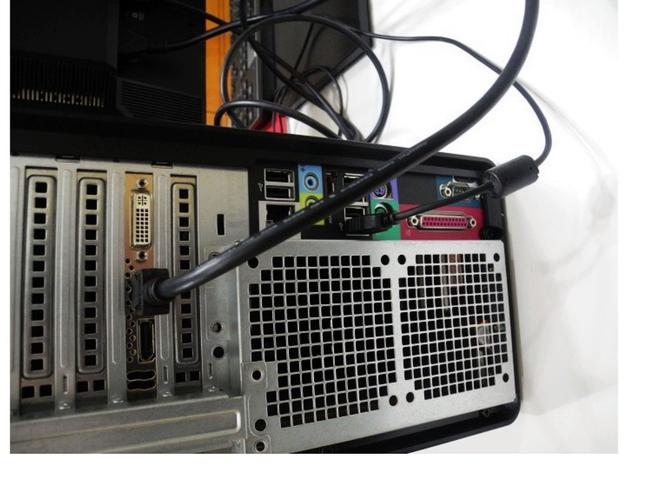

1. 断开所有连接： 关闭电脑，拔掉电源线、显示器线、USB 线、网线等所有外部连接线。
2. 放置电脑： 将电脑放置在宽敞、光线充足的工作台上，最好侧面有足够空间操作。
3. 打开机箱侧面板：
   • 找到机箱背面的两个塑料卡扣（通常位于顶部和底部的 PCIe 挡板附近），向外滑动它们以解锁侧面板。
   • 抓住侧面板的后部,向后方滑动约 2-3 厘米，然后将其取下，T3500 的侧面板是向后方滑动的，不是像普通台式机那样向上或向外打开。

第二部分：内部组件拆卸

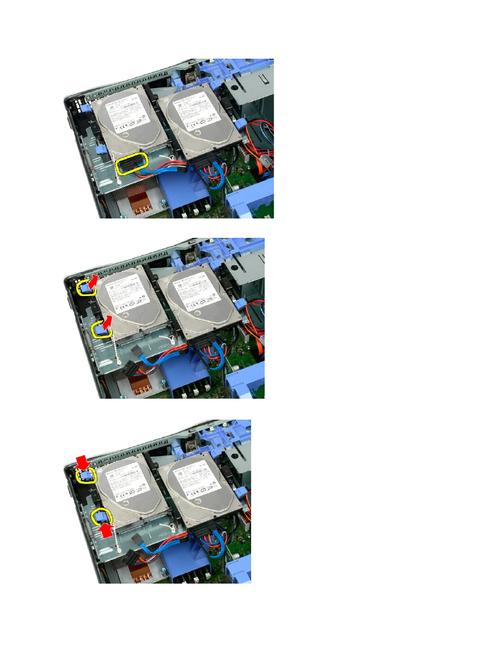

步骤 1：拆卸前面板和硬盘笼

T3500 的硬盘位于前面板下方的硬盘笼中。

1. 拔掉硬盘数据线和电源线： 找到连接到每个硬盘的 SATA 数据线和电源线，轻轻拔下。
2. 卸下硬盘笼：
   • 硬盘笼通常由 2-4 个螺丝固定在机箱侧壁上，拧下这些螺丝（通常是粗一点的机箱螺丝）。
   • 向前滑动整个硬盘笼,然后将其从机箱中取出。
3. 拆卸硬盘（可选）： 如果需要更换或取出单个硬盘，拧下固定硬盘两侧的螺丝，然后将硬盘从硬盘笼的滑轨中抽出。

步骤 2：拆卸电源

电源位于机箱的上部,风扇朝向机箱内部。

1. 拔掉所有电源连接线： 这是关键一步，你需要拔掉：
   • 主板的主供电接口（24-pin ATX 和 8-pin EPS）
   • CPU 辅助供电接口（通常也是 8-pin EPS，在主板上 CPU 插槽附近）
   • 所有硬盘、光驱的电源线
   • 前面板 USB、音频等接口的电源线（如果有的话）
2. 拧下电源固定螺丝： 电源在机箱后方和顶部（或底部）有 4 个螺丝固定。
3. 取出电源： 拧下螺丝后，将电源向后滑动并从机箱上方取出。

步骤 3：拆卸显卡

显卡是垂直安装在主板 PCIe 插槽上的。

1. 拔掉显卡供电线： 如果显卡是独立供电的（高端显卡通常需要），拔掉从电源连接到显卡的 6-pin 或 8-pin PCIe 供电线。
2. 拧下显卡固定螺丝： 显卡尾部有一个金属挡板伸出机箱，用螺丝刀拧下固定挡板的螺丝。
3. 解锁 PCIe 插槽卡扣： 在 PCIe 插槽末端，通常有一个小塑料卡扣，需要先向外掰开，才能拔出显卡。
4. 取出显卡： 垂直向上拔出显卡。

步骤 4：拆卸内存

内存条安装在主板上。

1. 按下两端的卡扣： 内存条两端各有一个白色的塑料卡扣，同时向外按下这两个卡扣，内存条会自动弹起一个角度。
2. 取出内存条： 将内存条从插槽中拔出。

步骤 5：拆卸 CPU 散热器

这是拆机中最需要小心的一步,因为 CPU 和散热器之间通常有导热硅脂。

1. 拔掉散热器风扇电源线： 找到连接到 CPU 散热器风扇的电源线（通常是 3-pin 或 4-pin），并从主板上拔下。
2. 拧下散热器固定螺丝： T3500 使用的是一种压杆式或螺丝固定的散热器，如果是螺丝固定，请按照对角线的顺序拧下所有螺丝（先拧左上，再拧右下，然后是右上和左下），这样可以确保散热器均匀受力，避免损坏 CPU。
3. 取下散热器： 拧下螺丝后，轻轻左右晃动散热器，使其与 CPU 脱离，然后垂直向上取下。注意： 散热器可能会因为硅脂的粘性而粘在 CPU 上，不要用蛮力，避免拉坏 CPU 针脚（如果是 LGA1366 插槽）。
4. 清洁（可选）： 如果你需要更换导热硅脂，用无水酒精和 lint-free 镜头布清洁 CPU 顶部的金属盖和散热器底部的残留硅脂。

步骤 6：拆卸主板

主板是最大的部件,固定在机箱底部。

1. 拔掉所有剩余的连接线： 这是最繁琐的一步，请务必小心。
   • 前面板线： 连接电源开关、重启键、硬盘灯、电源灯的跳线，这些线非常细小，最好参考主板说明书或拍照确认。
   • USB 前面板线： 连接机箱前面板 USB 接口的线。
   • 音频前面板线： 连接前面板耳机和麦克风接口的线。
   • SATA 端口线： 连接主板 SATA 端口的线（如果你之前没拔掉）。
2. 拧下主板固定螺丝： 主板通过多个螺丝固定在机箱的金属板上，这些螺丝通常很长，带有垫片或塑料柱，按照从外到内或对角线的顺序拧下所有螺丝。
3. 取下主板： 拧下所有螺丝后，轻轻晃动主板，确认没有连接任何线后，将主板从机箱中水平取出。

第三部分：其他可选部件

• 光驱： 光驱由前面板的一个螺丝固定，并有一条数据线和一条电源线连接，拧下螺丝，拔掉线缆，然后将光驱从前面板推出。
• 前置面板读卡器（如果配备）： 通常通过螺丝和一根排线连接到主板，拆卸方式与光驱类似。
• 主板电池： 如果需要清除 BIOS 设置，可以取下主板上的纽扣电池（CR2032），用小螺丝刀轻轻撬开电池卡扣，然后取出。

第四部分：重新组装

重新组装的顺序与拆卸顺序完全相反。

1. 安装主板： 将主板放入机箱，对准 I/O 挡板和螺丝孔，拧入所有固定螺丝。
2. 安装 CPU 和散热器：
   • 将 CPU 对准插槽（注意防呆口），轻轻放下，合上插槽盖并压下固定杆。
   • 在 CPU 中心涂抹少量新的导热硅脂（米粒大小即可）。
   • 将散热器对准 CPU，按照对角线顺序拧回固定螺丝，确保压力均匀。
   • 连接散热器风扇的电源线。
3. 安装内存： 将内存条插入正确的插槽（通常建议双通道时插在颜色相同的插槽里），听到两端的卡扣“咔”一声自动扣紧即可。
4. 安装显卡： 将显卡插入顶部的 PCIe x16 插槽，按下插槽卡扣，然后用螺丝固定在机箱后部。
5. 安装电源： 将电源放入机箱上部，对准螺丝孔和主板接口，拧上固定螺丝，然后连接所有必要的电源线。
6. 安装硬盘和硬盘笼： 将硬盘安装到硬盘笼的滑轨上，然后装回机箱，拧上固定螺丝，连接硬盘的电源线和数据线。
7. 连接所有前面板线： 这是最关键的一步，请参考你之前拍的照片或主板说明书，仔细连接所有开关、指示灯、USB 和音频线。
8. 安装光驱和其他外设： 如果有，将光驱等设备装回原位。
9. 盖上侧面板： 将侧面板对准滑轨，向内滑动，直到听到“咔”的一声，确保两个卡扣都已锁定。
10. 连接外部设备并开机： 接上电源线、显示器、键盘鼠标，然后开机，如果开机正常，说明拆机成功！

希望这份详细的指南能帮助你顺利完成 Dell T3500 的拆机工作！
