Wi-Fi天线是什么？长什么样？
核心功能
Wi-Fi天线的本质是一个能量转换器,它的核心功能是：
（图片来源网络，侵删）
- 发射： 将手机内部电路转换成的电磁波信号，通过天线“发射”到空气中。
- 接收： 将空气中的电磁波信号“捕获”并转换成手机电路可以识别的电信号。
简单说，没有天线，你的手机就是一块无法连接Wi-Fi的“砖头”。
物理形态
你通常在手机内部看到的Wi-Fi天线,主要有以下几种形态：
-
FPC天线（最常见）：
- 外观： 一块薄薄的、柔软的、印有铜箔线路的柔性电路板，它通常被贴在手机中框、电池盖内、或主板边缘。
- 优点： 成本低、可弯折、易于大规模生产、占用空间小,这是目前绝大多数手机采用的方案。
-
LDS天线（高端手机常用）：
（图片来源网络，侵删）- 外观： 在手机内部塑料支架（如中框）的表面，用激光直接将金属（通常是银浆）雕刻成天线所需的电路图案。
- 优点： 精度高、三维立体设计、抗干扰能力强、可以更自由地利用手机内部空间,常用于旗舰机型。
-
金属弹片/弹簧天线：
- 外观： 一小块金属片，一端固定，另一端可以弹性接触,用于补偿因装配公差或外壳变形导致的天线位置偏移。
- 用途： 通常作为辅助或补偿天线,而不是主天线。
-

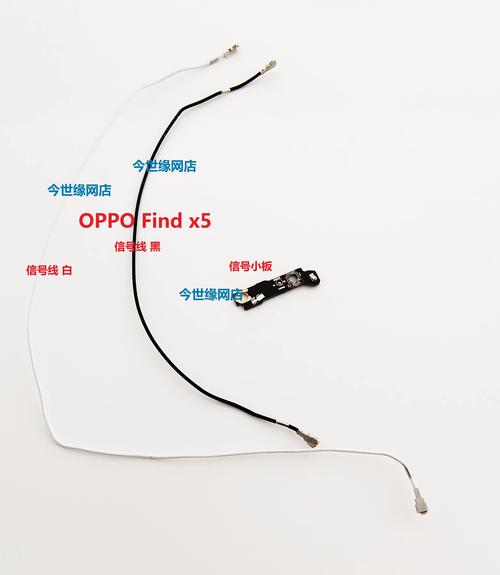

IPEX天线接口：
- 这不是天线本身，而是连接天线和主板射频电路的接口，它允许手机在设计时使用标准化的天线模组，方便维修和替换，很多手机在出厂前会在这个接口上贴一个小标签，撕掉后才能正常使用Wi-Fi。
为什么手机需要不止一个Wi-Fi天线？
这是现代智能手机Wi-Fi系统最关键的一点，你听到的“Wi-Fi 6”、“2x2 MIMO”、“4x4 MIMO”都与此相关。
MIMO (Multiple-Input Multiple-Output) 技术
这是多天线技术的核心，它就像给你的Wi-Fi装上了多车道。
- 单天线（1x1 MIMO）： 只有一个车道,数据只能一条一条地传。
- 双天线（2x2 MIMO）： 有两个车道，可以同时发送和接收两路数据，理论速度翻倍，这就是为什么支持2x2 MIMO的手机在信号好的地方比1x1的快得多。
- 四天线（4x4 MIMO）： 四个车道，速度再次翻倍,常见于高端路由器和旗舰手机。
其他多天线带来的好处
-
波束成形：
- 原理： 多个天线协同工作，将Wi-Fi信号“聚焦”并“瞄准”你的手机,而不是像灯泡一样向四周均匀发射。
- 好处： 信号更强、更稳定、穿透性更好，并且减少了对他人的干扰，当你离路由器很远时,这项技术效果尤其明显。
-
空间复用：
- 原理： 在理想环境下，多天线可以同时传输不同的数据流，从而成倍提升数据传输速率,这是实现高速率的关键。
-
负载均衡：
当一个天线因为手持（比如手握住了手机下半部分）而导致信号变差时，系统可以自动切换到另一个信号更好的天线,保证连接的稳定性。
-
多频段支持：
现代手机通常有2.4GHz、5GHz，甚至更新的6GHz频段，一个天线可以设计成同时支持多个频段，但更高效的做法是使用不同天线专门负责不同频段，以获得最佳性能，你可能看到一个天线负责2.4GHz,另一个负责5GHz。
影响手机Wi-Fi信号的关键因素
信号好不好，不能只怪天线,它是一个系统工程。
- 天线数量和规格： 这是最基础的，2x2 MIMO的手机理论上就比1x1的强,旗舰机普遍采用双天线甚至更多。
- 手机材质和结构：
- 金属边框： 金属是电磁波的“屏蔽罩”，会严重削弱信号，手机厂商必须在金属中框上开“断点”（天线隔离带），让FPC天线能露出来，从而与外界通信，这也是为什么有些手机边框上会有几个“不连续”的条带。
- 玻璃后盖： 玻璃是绝缘体，对信号影响较小,但内部的中框结构依然是关键。
- 天线布局和设计： 天线放在哪里、如何走线、如何与电池、主板等元件隔离，直接影响性能,优秀的工程师能将天线信号损耗降到最低。
- 射频前端： 包括功率放大器、低噪声放大器等芯片，它们负责“放大”信号（发射时）和“过滤”噪音（接收时）,这些芯片的质量同样重要。
- 软件算法： 手机操作系统和驱动程序中的算法，如天线切换、波束成形控制、MIMO调度等，对最终体验影响巨大,这也是为什么系统更新有时能改善网络连接。
- 你的使用习惯：
- “死亡之握”： 手握住手机天线区域（通常是下半部分）,会严重影响信号。
- 距离和障碍物： 墙壁、家具、人体都会大幅削弱Wi-Fi信号。
- 信道干扰： 周围邻居的Wi-Fi如果和你用同一个信道,会产生干扰。
如何判断和改善手机的Wi-Fi性能？
-
查看参数：
- 在Wi-Fi设置中： 连接Wi-Fi后，点击网络信息，查看“频段”（2.4GHz / 5GHz / 6GHz）。
- 在“关于手机”或参数表中： 查看是否支持Wi-Fi 6 (802.11ax) 或 Wi-Fi 7，以及是否支持 2x2 MIMO，支持这些标准的手机,在配套的路由器下性能更强。
-
实际测试：
- 测速软件： 使用Speedtest等App在不同位置（近、远、隔墙）测试下载、上传速度和延迟。
- 观察信号强度： 在设置中查看Wi-Fi信号的格数，但这只是参考,实际速度更重要。
-
改善建议：
- 靠近路由器： 这是最简单有效的方法。
- 选择5GHz频段： 相比2.4GHz，5GHz干扰少、速度快,但穿墙能力稍弱。
- 升级路由器： 换一个支持Wi-Fi 6/7、带有多根天线的路由器,能充分发挥你手机的多天线性能。
- 避免“死亡之握”： 尽量不要用手遮挡手机底部的天线区域。
- 更新系统和驱动： 确保手机固件和驱动程序是最新版本。
智能手机的Wi-Fi天线是一个看不见但至关重要的核心部件，它早已不是单一的天线，而是一个多天线阵列系统，通过MIMO、波束成形等先进技术，实现了高速、稳定、低延迟的无线连接，手机的信号表现，是天线设计、硬件规格、结构布局和软件算法共同作用的结果，下次抱怨Wi-Fi信号不好时，可以想一想，这块小小的FPC或LDS结构里,蕴含了多少工程师的智慧。
