戴尔XPS13拆机后内部结构如何？

【重要警告】

• 失去官方保修： 拆开XPS 13几乎必然会立即失去戴尔的官方保修资格,请务必在拆机前确认您已了解并接受这一点。
• 损坏风险高： XPS 13内部排线、接口和散热模块都非常精细，操作不当极易导致屏幕损坏、主板排线断裂、键盘失灵等严重问题。
• 断电操作： 在开始任何操作前，请务必完全关机，并拔掉电源适配器。
• 防静电： 建议佩戴防静电手环，并确保在干燥、洁净的环境下进行操作。

第一步：准备工作

1. 工具：

   • PRY工具套装（塑料撬棒）： 这是必须的，XPS 13外壳多为塑料卡扣，使用金属工具极易划伤或损坏外壳,一套包含不同尺寸和形状的塑料撬棒是最佳选择。
   • T5/T6梅花螺丝刀： 用于拆卸背面和内部的十字螺丝。
   • 吸盘（可选但推荐）： 对于屏幕部分,吸盘可以帮助你更安全地撬起外壳。
   • 镊子： 用于夹取小螺丝和移动精细的排线。
   • 磁垫或小盒子： 用于分类存放拆下的螺丝,避免混淆。

2. 环境：

   • 一个光线充足、干净、平整的桌面。
   • 可以铺一块软布或毛巾,防止刮伤外壳和屏幕。

第二步：拆机流程 (以较新的XPS 13 9310/9320/9330/9340等型号为例)

XPS 13的拆机主要集中在后盖和掌托/键盘区域，屏幕部分通常不建议用户自行拆卸，因为涉及屏幕排线和铰链,风险极高。

A. 拆卸后盖

这是最常见也最安全的拆机步骤，主要用于清理风扇、更换SSD或内存（如果型号支持）。

1. 准备工作：

   • 将XPS 13正面朝下放置在软布上。
   • 用T5或T6螺丝刀拧下后盖的所有螺丝。注意： 螺丝长度可能不同，请务必按照位置顺序或用磁垫分类存放,不要混用！

2. 分离后盖：

   • XPS 13的后盖是通过大量的塑料卡扣固定的，从后盖边缘（通常是靠近屏幕转轴的一侧）开始,小心地将塑料撬棒插入外壳缝隙。
   • 轻轻地、均匀地用力，使卡扣一节一节地脱开。切忌使用蛮力,以免卡扣断裂。
   • 沿着边缘慢慢移动,直到所有卡扣都被解开。
   • 后盖通常还与主板有一些排线连接（如状态指示灯、Wi-Fi天线等），在完全取下后盖前，请仔细检查，通常这部分连接比较靠内,先分离边缘卡扣时一般不会碰到。

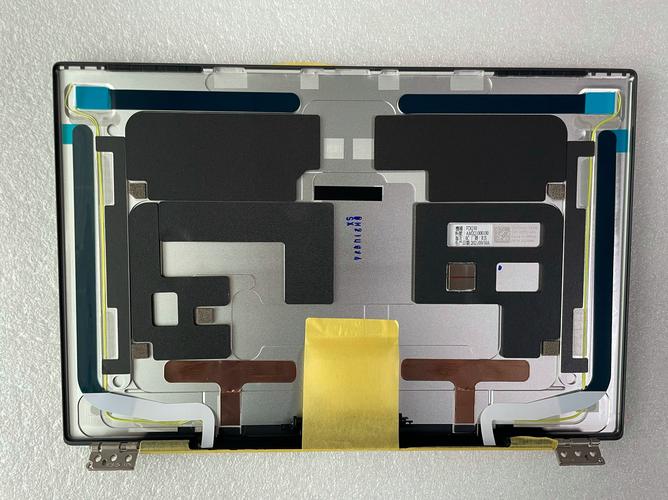

3. 取下后盖：

   确认所有卡扣都已分离后,即可小心地将后盖取下。


   （图片来源网络，侵删）

B. 清理风扇/更换SSD/内存

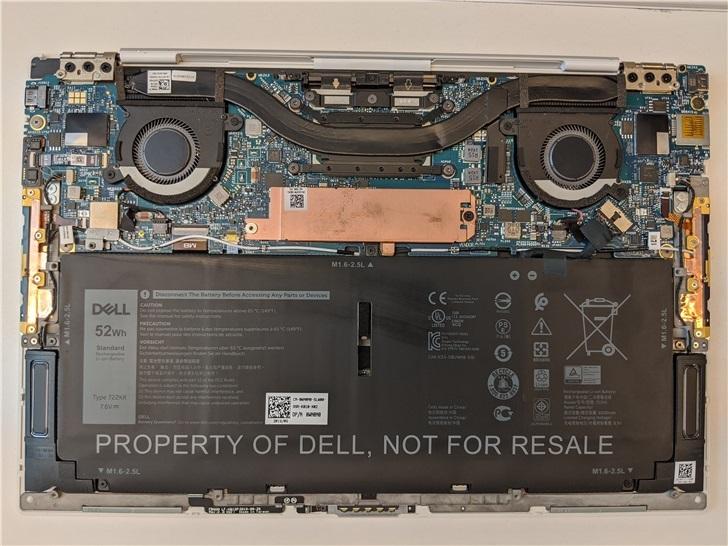

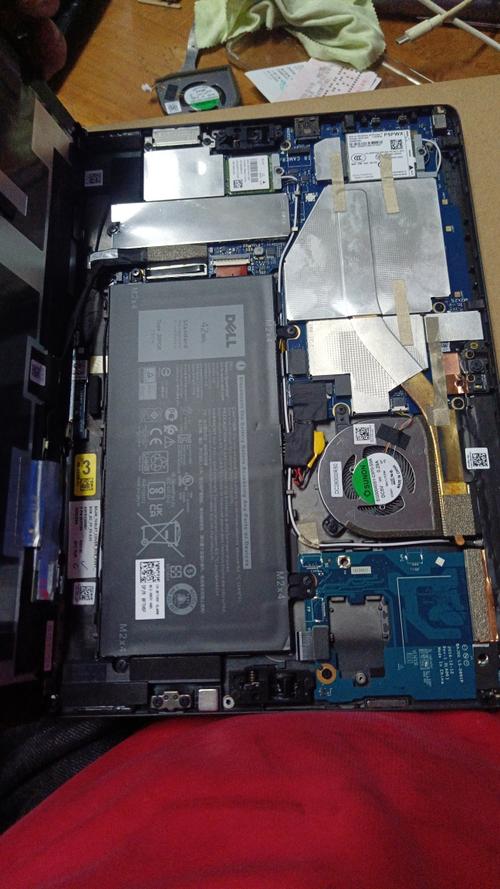

取下后盖后,你就可以看到内部的主要组件了。

1. 清理风扇：

   你会看到一个散热风扇和热管，使用软毛刷或吹气球（皮老虎）清理风扇叶片和散热鳍片上的灰尘，如果灰尘顽固，可以用棉签蘸取少量高纯度酒精进行擦拭,但务必等待酒精完全挥发后再开机。

2. 更换SSD固态硬盘 (部分型号支持)：

   • 注意： 近几年的XPS 13（如9310及之后型号）通常将SSD直接焊接在主板上，用户无法自行更换，在动手前，请务必在网上查找你具体型号的拆解视频或官方维护手册,确认SSD是否为可插拔式。
   • 如果是可更换的，你会看到一个M.2接口的SSD，通常需要先断开电池排线（非常重要！），然后拧下固定SSD的螺丝,拔出即可更换。

3. 升级内存 (部分型号支持)：

   • 和SSD类似，近年XPS 13的内存也多为板载焊接，无法升级,同样需要查询你具体型号的维护手册。
   • 如果是可更换的，内存条通常被掌托的金属屏蔽罩覆盖,拧下屏蔽罩的螺丝即可取下内存条。

C. 拆卸键盘和掌托 (高风险操作)

这一步是为了清理风扇、更换主板或屏幕等，强烈不建议普通用户尝试。

1. 断开电池： 在进行任何内部操作前，找到主板上的电池排线（通常是一个白色或黑色的小插头），用镊子小心地将其拔下。这是防止短路和损坏的关键一步！

2. 拆卸键盘：

   • 拧下固定键盘排线的螺丝（通常在键盘下方）。
   • 小心地将键盘排线从主板的ZIF插槽中拔出，注意排线的方向和卡扣,不要直接硬拉。
   • 拔掉排线后,键盘就可以被轻轻抬起。

3. 拆卸掌托：

   • 键盘下方通常还有一层掌托/触摸板组件,它通过更多的卡扣和排线连接。
   • 参考官方维修手册或拆解视频，小心地分离所有卡扣和排线（包括触摸板排线、电源按钮排线等）。
   • 这个过程极其复杂，排线非常脆弱，一旦损坏维修成本极高。

第三步：安装与还原

1. 反向操作： 安装过程是拆解的完全反向，请确保所有排线都插回原位，方向正确,并且插头已完全卡紧。
2. 对齐卡扣： 在合上后盖或掌托时，确保外壳边缘的卡扣完全对齐，然后均匀用力按压，直到听到“咔哒”声,表示所有卡扣都已扣紧。
3. 拧紧螺丝： 按照之前拆下的顺序和位置，拧回所有螺丝，确保力度适中,不要过紧。
4. 最终测试： 在完全组装好之前，可以先连接电源，尝试开机，确认基本功能（屏幕显示、键盘背光等）正常,然后再进行最后的组装。

总结与建议

• XPS 13拆机难易度： ★★★★☆ (4/5),难度较高。
• 建议操作：
  • 仅进行后盖拆卸： 如果你只是想清理风扇,这是风险相对最低的操作。
  • 查阅官方文档： 在动手前，务必去戴尔官网搜索你具体的服务标签，下载官方的服务手册,手册里有最权威的拆解步骤和部件图。
  • 观看视频教程： 在YouTube或Bilibili上搜索“Dell XPS 13 [你的具体型号] 拆解”,观看视频可以让你对整个过程有更直观的了解。
  • 量力而行： 如果你对自己的动手能力没有信心，或者不确定某个步骤，强烈建议将电脑送到专业的维修店,为了省一点钱而损坏昂贵的设备得不偿失。

希望这份详细的指南能帮助你顺利完成拆机！
