这份详细的 ThinkPad T430 拆机指南将带你一步步完成整个过程,并包含注意事项和常见操作。
（图片来源网络，侵删）
准备工作
在开始之前,请务必准备好以下工具和材料：
- 螺丝刀套装：
- 必备： PH0 (十字) 和 PH1 (十字) 螺丝刀，T430 大部分螺丝是 PH0，少数地方（如内存、硬盘仓）是 PH1。
- 推荐： 防静电手环、塑料撬棒（非常重要，避免划伤外壳）、镊子。
- 工作环境： 一个干净、光线充足、平坦的桌面，最好铺上软布或防静电垫,防止划伤笔记本外壳和屏幕。
- 心态： 保持耐心和细心，记住所有螺丝的位置和长度,这是成功拆机的关键。
拆机步骤
第一步：断开所有连接并移除外部部件
-
关机并断电： 将电脑完全关机,然后拔掉电源适配器。
-
移除电池：
- 将笔记本翻转过来,背部朝上。
- 你会看到一个电池锁扣，向箭头方向滑动锁扣,电池会自动弹起一些。
- 提住电池的把手,斜向上将其拔出。
-
移除所有可拆卸部件：

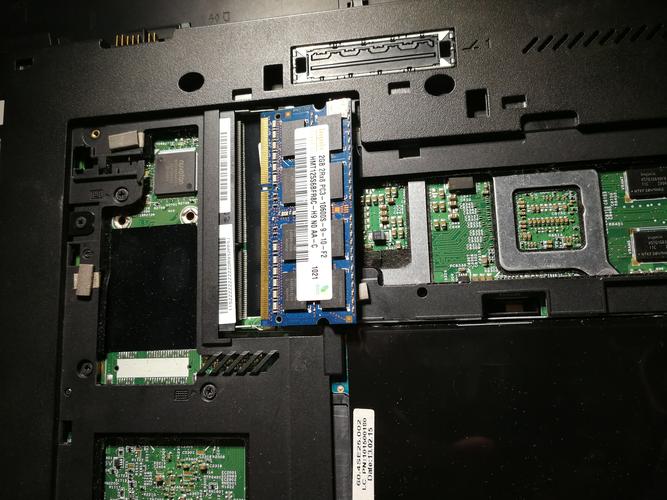

（图片来源网络，侵删）- 内存条： 翻到背面，找到内存仓盖板（通常有两颗 PH0 螺丝），拧下后取下盖板，内存条两侧有卡扣，向外掰开，内存条会自动弹起,然后拔出。
- 硬盘： 同样在背面，找到硬盘仓盖板（有一颗 PH1 螺丝），拧下后取下盖板，你会看到一个金属拉环，向上拉起,硬盘就会以一个倾斜的角度滑出。
- 无线网卡（WLAN）： 在内存仓附近通常还有一个 WWAN（3G/4G模块）或 WLAN（无线网卡）的仓盖，拧下螺丝即可看到,拔掉天线后就可以取出网卡。
- 光驱（如果有）： 在右侧边缘，有一颗小螺丝固定,拧下后可以直接将光驱从插槽中水平拉出。
重要提示： 此时请将拆下的螺丝和部件分门别类地放在小盒子或纸上，并做好标记，T430 的螺丝长度和位置不同,混用可能会导致装回去时损坏外壳或无法合上。
第二步：拆卸后盖和键盘
-
移除后盖螺丝：
- 将笔记本翻转过来,正面朝上。
- 仔细观察屏幕转轴附近和掌托边缘，你会看到许多隐藏的 PH0 螺丝，有些螺丝可能藏在脚垫下面，需要用尖锐物（如针）将其撬起。
- 一个常见误区： 转轴处通常有一颗特殊的、带垫圈的螺丝，它负责固定屏幕线缆，非常重要,不要遗漏或与其他螺丝混淆。
-
拆卸键盘和掌托：
- 这是拆机最需要小心的步骤之一。
- 先用塑料撬棒从键盘上方的缝隙（屏幕转轴下方）开始，小心地撬开键盘上盖（也就是掌托和电源键部分）。
- 向下移动，沿着边缘慢慢撬，你会听到“咔哒”声，这是卡扣在分离。注意不要用力过猛，以免损坏卡扣。
- 当掌托被撬开后，你会看到连接排线的接口：
- 电源按钮排线： 通常是一个小黑扣,向上或向侧边拨开即可拔出。
- 触摸板排线： 也是一个小黑扣,方法同上。
- 键盘排线： 最宽的那个，通常有一个锁扣，需要先向上抬起锁扣,然后才能拔出排线。
- 将所有排线拔下后，就可以将整个键盘上盖（掌托）移除了。
第三步：拆卸内部组件

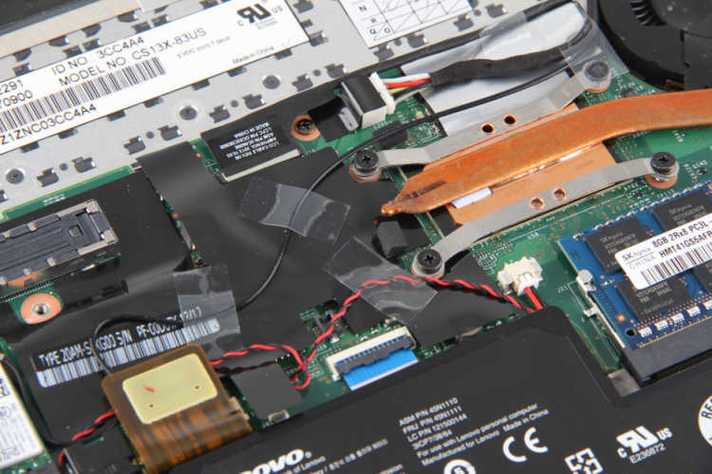

你可以看到笔记本的“五脏六腑”了。
（图片来源网络，侵删）
-
断开主电池连接：
- 在主板右下角，你会看到一个主电池（一小块长方形的电池）。
- 找到它的排线接口，通常是白色或黑色的塑料卡扣，向上抬起，然后轻轻拔出排线,这一步是为了防止在后续操作中意外短路。
-
拆卸散热模组（风扇和铜管）：
- 首先拔掉风扇的电源线（一个很小的白色接口）。
- 拧下固定散热模组的几颗螺丝（通常是 PH0）。
- 拧下螺丝后，散热模组可能还因为导热硅脂的粘性而紧紧吸在 CPU 和 GPU 上。请务必垂直向上、缓慢、平稳地拔起，不要左右晃动，以免损坏 CPU/GPU 针脚或铜管。
- 取下后，可以清理风扇灰尘,并检查导热硅脂是否需要更换。
-
拆卸内存和无线网卡（如果之前没拆）：
此时内存和无线网卡已经完全暴露,可以轻松地按之前的方法取下。
-
拆卸硬盘托架（如果之前没拆）：
拔掉硬盘的数据和电源排线，然后拧下固定托架的螺丝,即可取出。
-
拆卸屏幕：
- 警告： 这一步需要非常小心,因为屏幕排线非常脆弱。
- 移除屏幕边框的几颗螺丝（通常在转轴附近）。
- 用塑料撬棒小心地撬开屏幕后盖的卡扣,取下后盖。
- 你会看到屏幕背板，上面有固定屏幕排线的胶带或小卡扣，轻轻拨开，然后拔出屏幕排线（通常是 30pin 或 40pin 的扁平排线）。
- 拧下固定屏幕面板的螺丝,即可取下整个屏幕总成。
重新组装
组装过程与拆机过程完全相反。
- 清洁： 在安装所有部件前,用气吹和刷子清理机箱内部的灰尘。
- 涂抹导热硅脂（如果更换了）： 如果拆卸了散热模组，建议在 CPU 和 GPU 核心中央涂抹少量新的导热硅脂（如信越7921）。
- 安装顺序： 按照与拆卸相反的顺序安装，通常是：屏幕 -> 硬盘/内存 -> 散热模组 -> 主电池 -> 键盘掌托 -> 后盖。
- 连接排线： 确保所有排线（键盘、触摸板、电源按钮、屏幕）都正确插入并锁好卡扣，这是最容易出现问题的地方,务必仔细检查。
- 拧紧螺丝： 使用正确的螺丝拧紧后盖，不要过度用力，以免滑丝或损坏外壳,记住特殊螺丝的位置。
- 测试： 在完全合上后盖之前，可以先连接电源适配器，开机测试一下，确保所有功能（屏幕、键盘、触摸板、USB口等）都正常，如果一切正常,再合上后盖。
重要注意事项和常见问题
- 防静电： 尽量在干燥环境下操作，或佩戴防静电手环,避免静电击穿主板等敏感元件。
- 记录螺丝： 这是最重要的！可以用手机拍照记录下每个螺丝的位置,或者用不同的小盒子分类存放。
- 排线是脆弱的： 拔插排线时一定要对准位置，垂直拔插,不要生拉硬拽。
- 散热模组安装： 安装散热模组时，确保铜管平整地压在 CPU/GPU 上，然后先拧上螺丝,最后再连接风扇电源。
- 开机无显示： 检查内存条是否插好、屏幕排线是否插紧、主电池是否连接。
- 无法开机： 检查电源适配器是否正常、主板上的 CMOS 电池（纽扣电池）是否需要更换（通常是主板电池没电导致无法开机）。
希望这份详细的指南能帮助你成功完成 ThinkPad T430 的拆机！祝你操作顺利！
