thinkpad yoga拆机

⚠️ 重要提醒：

• 风险自负： 拆机有损坏电脑部件的风险,请务必小心谨慎。
• 失去保修： 拆机会导致您立即失去官方保修资格。
• 防静电： 在操作前，请触摸金属物体以释放身体静电,最好佩戴防静电手环。
• 备份数据： 拆机前请务必备份所有重要数据。
• 查阅手册： 最准确的信息永远是您电脑的官方维护手册（HMM, Hardware Maintenance Manual），您可以在 Lenovo 官网支持页面根据您的具体型号搜索下载。

ThinkPad Yoga 拆机通用步骤（以较新型号为例，如 Yoga 14 Gen 9 / i5-1335U 等）

不同型号的 ThinkPad Yoga 在细节上可能略有不同,但整体思路和流程是相似的。

第一步：准备工作

1. 关机并断电： 完全关闭电脑,拔掉电源适配器。
2. 移除所有外设： 拔掉 USB 设备、读卡器、HDMI 线等。
3. 翻转电脑： 将电脑翻转过来,底部朝上。
4. 取出电池（如果可拆卸）：

   大部分现代 ThinkPad Yoga 的电池是内置的，无法轻易取出，这一步可以省略,但请确保电脑已完全断电。

第二步：移除底壳螺丝

1. 观察底壳： 您会看到许多螺丝，它们的大小和长度各不相同。最重要的一点是：不要把它们混在一起！ 最好用一个磁性的螺丝盘或按位置分类放置。
2. 识别特殊螺丝：
   • 脚垫/橡胶垫下的螺丝： 许多关键螺丝都隐藏在底壳的橡胶脚垫下面,您需要用撬棒或小刀片小心地撬起这些脚垫。
   • 内存仓盖板螺丝： 内存仓通常只有一个或两个螺丝,并且上面会画有内存条的图标。
   • WWAN（无线广域网）模块螺丝： 如果您的电脑有此模块,它的螺丝通常也比较特殊。
3. 拧下所有螺丝： 用合适的螺丝刀（通常是 PH0 或 PH00 十字螺丝刀）拧下底壳上的所有螺丝。

第三步：分离底壳

1. 选择撬棒： 使用塑料撬棒或薄卡片,避免使用金属工具划伤机身。
2. 寻找缝隙： 从底壳的边缘（通常是靠近转轴或接口处）开始,找到一个缝隙。
3. 小心撬开： 将撬棒插入缝隙，轻轻施力，听到“咔哒”声表示卡扣松开，沿着边缘慢慢移动，逐一松开所有的卡扣。
   • 注意： ThinkPad 的卡扣设计非常精密，用力过猛可能会导致卡扣断裂,请耐心操作。

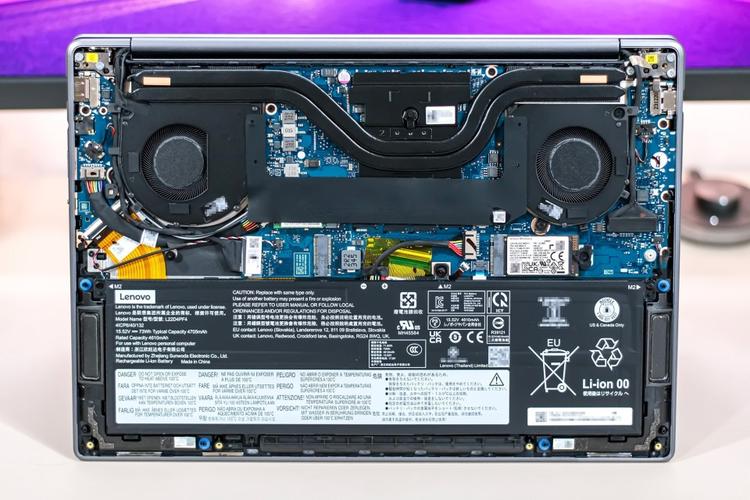

4. 完全分离： 当所有卡扣都松开后，底壳就可以取下了，内部组件（主板、电池、散热模组等）就完全暴露出来了。

第四步：根据目标进行操作

升级内存

1. 找到内存插槽： 内存仓通常位于电脑的一角，上面有盖板,拧下盖板的螺丝即可打开。
2. 取出旧内存（如果需要）： 拨开内存两侧的卡扣，内存条会自动弹起,然后斜向上取出。
3. 安装新内存： 将新内存的缺口对准插槽的凸起，以约 30-45 度角插入，然后向下按压，直到两侧卡扣“咔”一声自动扣住。
4. 盖上盖板： 确认内存安装牢固后，盖上内存仓盖板,拧上螺丝。

更换或加装固态硬盘

1. 找到硬盘位： 在 ThinkPad Yoga 中，M.2 SSD 通常被一个金属屏蔽罩覆盖，这个屏蔽罩通常由 1-2 个螺丝固定。
2. 移除屏蔽罩： 拧下螺丝,取下金属屏蔽罩。
3. 取出旧 SSD（如果需要）： 您会看到一个 M.2 插槽，上面插着 SSD，SSD 的一端通常有一个很小的螺丝孔，用合适的螺丝刀拧下这个螺丝，SSD 就会倾斜着弹出来。
4. 安装新 SSD： 将新 SSD 以相同的角度插入插槽，轻轻按下,然后用刚才取下的螺丝固定。
5. 装回屏蔽罩： 盖上金属屏蔽罩,拧上螺丝。

清洁散热模组

1. 断开电池连接（重要！）： 为了安全，在操作主板前，最好先断开电池连接，电池通常连接一根排线，找到排线接口，小心地向上拔起（不要直接拽线）。
2. 移除散热模组：
   • 散热模组通常由几颗固定在主板上的螺丝固定。
   • 拧下这些螺丝后，就可以拔起散热模组，注意，散热模组和 CPU/GPU 之间可能还粘着导热硅脂,不要强行拉扯。
3. 清洁风扇和散热鳍片：
   • 使用软毛刷或吹气球（皮老虎）清除风扇叶片和散热鳍片上的灰尘。
   • 如果灰尘很顽固,可以用高纯度酒精和无尘棉签轻轻擦拭。
4. 涂抹导热硅脂（可选）： 如果您要更换 CPU，或者旧的硅脂已经干裂，可以在此步骤更换新的硅脂，在 CPU 核心中心挤一小滴（米粒大小即可）,然后用刮刀或信用卡均匀涂抹。
5. 重新安装： 按照相反的顺序装回散热模组，确保螺丝均匀拧紧，以保证散热效果,重新连接电池排线。

第五步：重新组装

1. 对齐底壳： 确保所有内部数据线、排线都妥善放置，没有被压到,将底壳对准机身的卡口。
2. 按压并合上： 从中心向四周轻轻按压，听到“咔哒”声表示所有卡扣都已扣合。
3. 拧回所有螺丝： 按照之前取下的顺序和位置，将所有螺丝拧回。注意不要拧得过紧，以免损坏塑料外壳。
4. 装回脚垫： 将之前取下的橡胶脚垫贴回原位。

最后一步：测试

1. 连接电源： 先不要装回所有外设,只连接电源适配器。
2. 开机测试： 按下电源键，观察电脑能否正常开机进入 BIOS/Windows。
3. 功能测试： 如果只是升级了内存或硬盘,请在系统中确认新硬件已被正确识别。
4. 关机并连接外设： 确认一切正常后，关机，然后连接鼠标、键盘等外设,进行最终测试。

总结与建议

• 耐心是关键： ThinkPad 的内部结构紧凑，卡扣精密,需要极大的耐心。
• 查阅官方手册： 再次强调，Lenovo Support 官网 是您最好的朋友，输入您的具体的 ThinkPad Yoga 型号（20YR 或 21J5），可以找到官方的硬件维护手册，里面有最精确的拆机步骤、螺丝规格和部件图解。
• 记录过程： 如果您不熟悉，可以用手机拍下每一步的照片，特别是排线的连接位置和螺丝的顺序,这会给您省去很多麻烦。

祝您拆机顺利！
