iPhone 6 Plus拆机后内部结构有何玄机？

⚠️ 重要警告：拆机前必读

1. 失去保修：自行拆机会立即让你的 iPhone 失去官方保修。
2. 数据风险：虽然过程不直接擦除数据，但操作不当可能导致设备损坏，数据丢失。强烈建议在拆机前进行完整备份。
3. 工具要求：你需要一套精密的工具，使用错误的工具（如螺丝刀规格不对）会轻易损坏螺丝或机壳。
4. 安全第一：操作前请确保手机已完全关机，并断开所有电池连接,以防短路。
5. 耐心细致：iPhone 内部结构紧凑，有很多排线和螺丝，请保持耐心,仔细观察每个步骤。

第一部分：所需工具

1. Pentalobe 螺丝刀 (5点梅花螺丝刀)：用于拆卸底部两颗特殊的外壳螺丝。
2. Phillips #00 螺丝刀：用于拆卸内部所有十字螺丝。
3. 吸盘：用于分离屏幕和后盖。
4. 撬棒/塑料卡片：用于分离屏幕、分离电池胶、以及撬开各种卡扣。强烈推荐使用塑料撬棒,避免金属工具划伤内部元件。
5. 热风枪或吹风机：用于软化屏幕和后盖的胶水,分离更容易。
6. 镊子：用于夹取小螺丝和排线。
7. 吸尘器或毛刷：用于清理拆机过程中产生的碎屑和灰尘。
8. 新的密封胶条（可选但推荐）：更换后盖或屏幕后,需要新的密封胶条来恢复防水和防尘性能。

第二部分：拆机步骤详解

步骤 1：准备工作

• 在一个干净、光线充足的工作台面上进行。
• 将所有工具准备好，并按顺序放置好拆下的螺丝,防止混淆。
• 将 iPhone 6 Plus 完全关机。

步骤 2：移除外壳螺丝

• 使用 Pentalobe 螺丝刀,逆时针拧下底部两颗外壳螺丝。
• 注意：这两颗螺丝非常短，且是特殊规格，千万不要用普通螺丝刀代替,否则会滑丝或损坏螺丝槽。

步骤 3：分离屏幕和后盖

• 将吸盘紧贴在屏幕底部 Home 键下方。
• 将一个撬棒从屏幕底部与后盖的缝隙中插入。
• 使用热风枪/吹风机，沿着屏幕边缘（特别是屏幕和后盖的接缝处）均匀加热约 30-60秒，以软化胶水。注意温度，避免过热损坏屏幕。
• 缓慢地向上撬吸盘，同时用撬棒沿着屏幕边缘滑动，分离屏幕和后盖，你会听到“咔哒”声,这是卡扣被解开的声音。
• 小心：屏幕通过几根排线与主板连接，在完全分离屏幕前,不要用力拉开。

步骤 4：断开屏幕排线

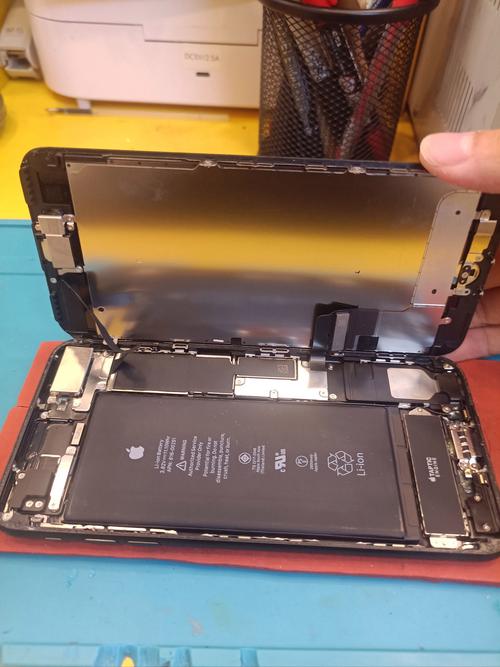

• 当屏幕打开约90度时,你会看到连接屏幕和主板的几根排线。
• 使用撬棒小心地掀起排线旁边的黑色塑料卡扣。
• 用镊子夹住排线的插头，垂直向上拔出。不要直接拉扯排线本身。
• 断开所有屏幕排线后，将屏幕完全移开,放置在安全的地方。

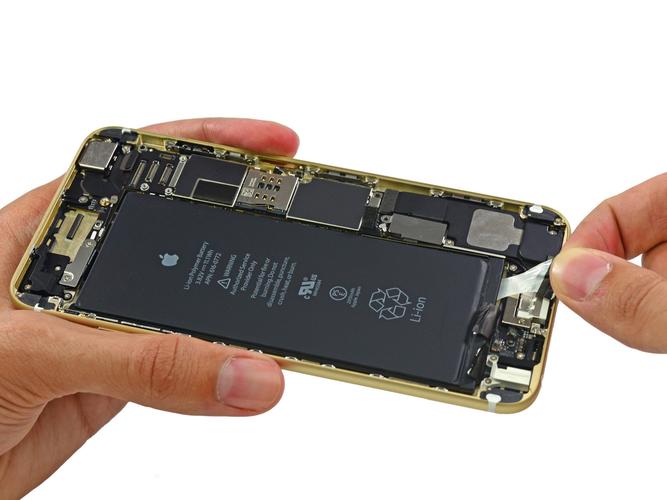

步骤 5：拆卸电池

iPhone 6 Plus 的电池是用大量强力胶粘在机身上的,这是整个拆机过程中最困难的一步。

• 移除电池螺丝：电池上方有 3 个 Phillips #00 螺丝,用镊子将它们取下并放在一旁。
• 断开电池连接器：在电池右上角，有一个电池连接器，用撬棒轻轻掀起其旁边的黑色卡扣,然后拔出排线。
• 分离电池：
  • 方法一（推荐）：将吸盘贴在电池上，用 薄而锋利的塑料撬棒，从电池上方的缝隙开始，小心地插入电池边缘，慢慢地、耐心地左右滑动撬棒，切断胶水，这个过程需要反复操作，从不同角度切入，直到电池完全分离。千万不要使用金属工具，极易刺穿电池，造成危险！
  • 方法二：使用除胶剂（如 iOpener 或加热的棉布），加热电池边缘，软化胶水,再配合撬棒分离。
• 取出旧电池。

步骤 6：拆卸摄像头和闪光灯

• 拧下固定摄像头支架的 1 个 Phillips #00 螺丝。
• 向上抬起摄像头支架,即可断开其排线。
• 拧下固定闪光灯的 1 个 Phillips #00 螺丝,然后取下闪光灯组件。

步骤 7：拆卸主板

• 拧下固定主板的 Phillips #00 螺丝（数量根据具体型号略有不同，通常是2-3颗）。
• 断开所有连接到主板的排线，包括：
  • 前置摄像头和传感器排线（在顶部）
  • Lightning 排线（在底部）
  • 蜂鸣器/振动器排线（在侧面）
• 小心地将主板从机身上取下。

步骤 8：拆卸其他组件

• 尾盖：拧下固定尾盖的 Phillips #00 螺丝,即可取下。
• 音量排线：拧下固定螺丝,取下音量键和静音开关排线。
• 扬声器模块：拧下固定螺丝,取下听筒和扬声器模块。

第三部分：组装与注意事项

组装过程是拆机的逆过程,请遵循以下原则：

1. 清洁：在安装新部件前,用酒精棉片和毛刷清洁机身上的所有接口和螺丝孔。
2. 更换密封条：如果更换了屏幕或后盖，务必贴上新的密封胶条,以确保设备的密封性。
3. 对齐：安装屏幕时，确保屏幕的边框与机身的卡槽完全对齐,否则合上时会损坏屏幕排线。
4. 螺丝归位：将所有螺丝拧回原位。注意不同位置的螺丝长度不同，装错可能会导致主板损坏或屏幕压不紧。
5. 最后连接电池：在安装好所有其他组件后，再连接电池排线并拧紧螺丝,这样可以避免在安装其他部件时意外碰触电池导致短路。
6. 测试：在完全合上屏幕前，可以短暂开机测试各项功能（屏幕、触摸、摄像头、声音等）是否正常。
7. 合上屏幕：合上屏幕时，从顶部开始，向下按压，确保所有卡扣都“咔哒”一声扣合到位。

常见维修场景与关键点

• 更换电池：核心挑战是分离电池，务必使用塑料撬棒,耐心操作。
• 更换屏幕：关键在于正确断开和重连所有屏幕排线,以及合上前测试。
• 更换后盖：难点在于移除旧后盖的胶水,以及安装新后盖时确保所有密封条位置正确。
• 更换摄像头：注意排线非常脆弱,插拔时要小心。

资源推荐

• iFixit 网站：这是最权威的电子产品维修指南网站，搜索 "iPhone 6 Plus Teardown"，你可以找到极其详细的图文和视频教程,非常适合初学者参考。
• YouTube：搜索 "iPhone 6 Plus repair"，有大量视频博主演示完整的拆机和维修过程,视觉上更容易理解。

祝你拆机顺利！
