无法提供一张“通用”的 Latitude 拆机图，但我可以为您提供一个通用拆机思路、核心原则，并针对几个热门型号提供具体的拆机指南和资源链接。

通用拆机核心原则与准备工作

在动手之前,请务必阅读以下通用步骤，这适用于几乎所有的 Latitude 机型：

1. 准备工作:

   • 断电： 关闭笔记本电脑，拔掉电源适配器。
   • 移除电池： 这是最关键的一步！
     • 对于可拆卸电池的老旧型号（如 Latitude E 系列），直接取下。
     • 对于内置电池的新型号（ Latitude 5xxx/7xxx/9xxx 系列），通常需要先拆开后盖才能断开电池排线。在拆开后盖前，请务必先查阅官方服务手册，找到电池排线的位置并小心断开，以防短路。
   • 工具： 准备一套精密螺丝刀（通常是 Phillips #0 和 #1，部分型号需要 Torx T5/T6）、塑料撬棒（非常重要，防止划伤外壳）、抗静电手环（可选，但推荐）。
   • 环境： 在一个干净、光线充足、平坦的桌面进行操作，最好铺一块软布或防静电垫。

2. 通用拆机步骤:

   • 移除所有可见的外部螺丝。
     • 特别注意：底部的螺丝通常有不同的长度和规格，拍照记录或用磁吸托盘分类存放，装回时对号入座，后盖周围、内存仓、硬盘仓的螺丝都要全部取下。
   • 打开后盖/底壳。
     • Latitude 的后盖通常是通过卡扣固定的，使用塑料撬棒，从标签或缝隙处轻轻撬开，沿着边缘慢慢滑动，直到所有卡扣都松开。
     • 切忌使用金属工具强行撬开！ 否则会严重损坏卡扣。
   • 断开内部排线。

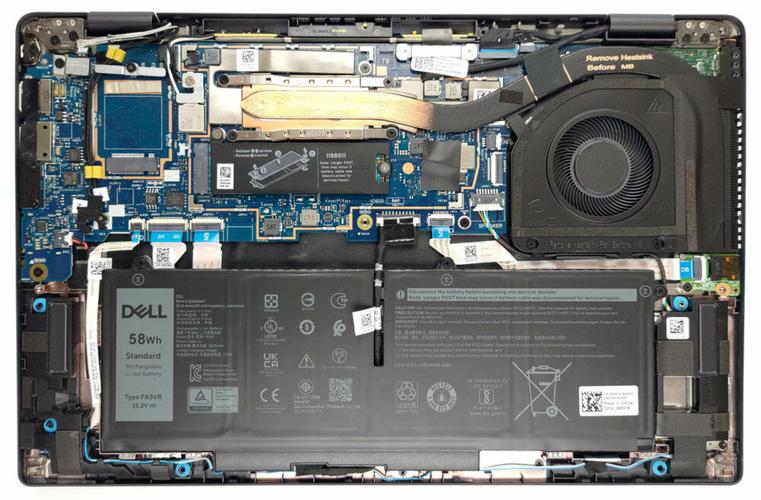

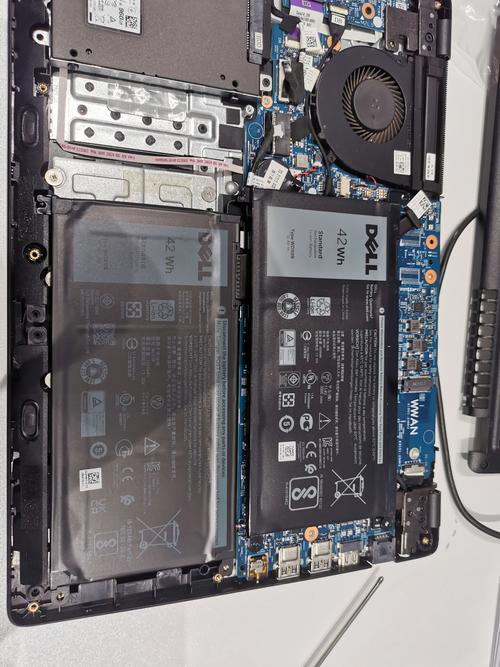

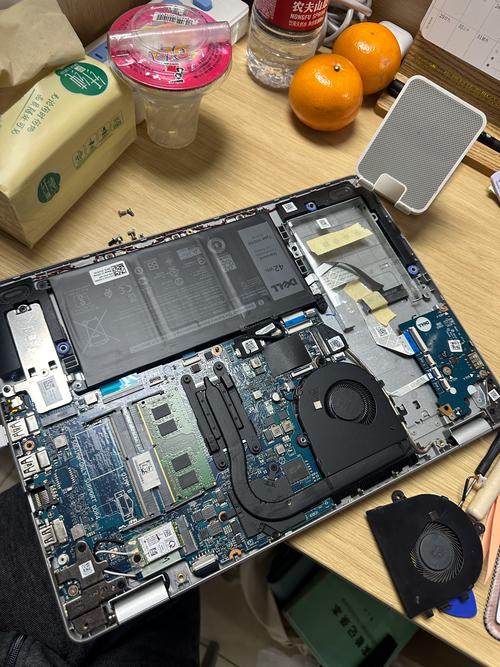

     • 后盖打开后,你会看到主板、电池、散热器等组件。
     • 在拆卸任何部件前,先断开连接到主板的各种排线，如屏幕排线、键盘排线、触摸板排线、无线网卡天线等。
     • 断开排线时,要先解锁卡扣，再垂直拔出排线插头，不要直接硬拽线缆。
   • 拆卸目标部件。
     • 内存： 拔开两侧的卡扣，内存条会自动弹起，然后取出。
     • 硬盘/SSD： 拧下固定硬盘的螺丝，拔掉SATA或M.2数据线，然后取出硬盘托架和硬盘。
     • 无线网卡： 拧下固定螺丝，断开天线，然后拔下PCIe插槽。
     • 风扇/散热器： 拧下固定风扇和散热器的螺丝，然后小心地取下，注意，散热器与CPU之间通常有导热硅脂，取下时不要用力过猛。
   • 组装与测试。
     • 按照相反的顺序进行组装,确保所有排线都已正确连接并锁好卡扣。
     • 在拧紧所有螺丝之前,先不要盖上后盖，连接电源开机测试，确保一切正常。
     • 确认无误后,盖上后盖，拧上所有螺丝。

具体型号拆机指南与资源

由于 Latitude 型号众多，以下为您列出几个经典和热门型号的官方拆机手册（Service Manual），这是最权威、最详细的拆机图解。

Latitude 5420 (较新的主流型号)

• 特点： 内置电池，相对现代的设计。
• 官方拆机手册 (英文): Dell Latitude 5420 Service Manual (PDF)
• 手册亮点：
  • 包含完整的拆卸和组装流程图。
  • 详细列出了所有螺丝的位置和长度。
  • 有专门的章节说明如何拆卸后盖、电池、内存、硬盘、键盘等。
  • 提供了更换风扇、散热器、主板等复杂部件的步骤。

Latitude 7420 / 7420 2-in-1 (高端商务型号)

• 特点： 金属机身，设计更精密，拆机可能略有难度。
• 官方拆机手册 (英文): Dell Latitude 7420 Service Manual (PDF)
• 手册亮点：
  • 详细说明了如何拆卸屏幕组件和键盘,以便更换电池。
  • 提供了更换SSD、内存、无线网卡的清晰步骤。
  • 对拆机工具和注意事项有特别说明。

Latitude E7440 (经典老款型号)

• 特点： 可拆卸电池，结构相对简单，是很多用户的入门机型。
• 官方拆机手册 (英文): Dell Latitude E7440 Service Manual (PDF)
• 手册亮点：
  • 结构清晰,步骤简单，非常适合新手练习。
  • 可以直观地看到如何移除电池、硬盘、内存和键盘。

如何查找自己型号的拆机手册

如果你手头的型号不在上面,可以按照以下方法轻松找到官方手册：

1. 找到你的服务标签：

   在笔记本电脑背面底部的标签上,找到一串以 "S/N" 或 "Service Tag" 开头的字母数字序列。

2. 访问戴尔支持网站：
   • 打开浏览器,访问 戴尔支持官网。
   • 在首页输入你的 "服务标签" 或 "Express Code"，然后点击 "提交"。
3. 下载手册：
   • 进入你的设备支持页面后,在 "手册和文档" (Manuals & documents) 或 "驱动程序和下载" (Drivers & downloads) 栏目下。
   • 找到 "服务手册" (Service Manual) 或 "技术手册" (Technical Manual) 下载即可，这份手册就是你的“拆机图”。

总结与警告

• 官方手册是金标准： 任何第三方视频或图文教程都可能有疏漏，请务必以官方手册为准。
• 风险自负： 拆机有损坏硬件的风险，特别是对于新手，如果不确定自己的操作能力，建议寻求专业人士的帮助。
• 保修问题： 拆机会导致官方保修失效，如果你的电脑仍在保修期内，请谨慎操作。
