dlink dir 612拆机

重要提示与准备工作

1. 失去保修：自行拆机会立即导致产品失去官方保修资格。
2. 安全第一：
   • 断电并等待：在开始任何操作前，务必拔掉路由器的电源适配器，并等待至少 1-2 分钟，让内部电容完全放电。
   • 防静电：人体静电可能损坏路由器内部的电子元件，建议在接触主板前，触摸一下金属水管或暖气片以释放静电，或者佩戴防静电手环。
3. 工具准备：
   • 小型十字螺丝刀：这是最主要的工具，用于拆卸外壳的螺丝。
   • 塑料撬棒或薄卡片：用于撬开卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝或处理线缆。
   • 容器：用于放置拆下的小螺丝，防止丢失。

第一步：初步观察与外壳分离

DIR-612 的外壳通常由上下两部分卡扣固定，并用几颗螺丝加固。

1. 放置路由器：将路由器倒置或侧放，方便操作。
2. 移除脚垫：在路由器底部的四个脚垫下面，通常隐藏着固定外壳的螺丝，用牙签或小刀小心地将脚垫撬开，取出下面的十字螺丝。
3. 分离外壳：
   • 用塑料撬棒从路由器底部或侧面的缝隙处轻轻插入。
   • 沿着边缘缓慢移动,逐一撬开卡扣，你可能会听到“咔哒”声，这是卡扣被分离的声音。
   • 注意：DIR-612 的天线是直接插在内部天线座上的，并没有通过线缆连接，所以分离外壳时，天线可能会跟着上半部分出来，这是正常的。
   • 小心地将上下两部分外壳分离。

第二步：内部结构与部件识别

成功分离外壳后,你将看到路由器的内部构造，主要部件包括：

1. 天线：通常有 2 根或 3 根（取决于型号），直接插在主板上的天线连接器上。

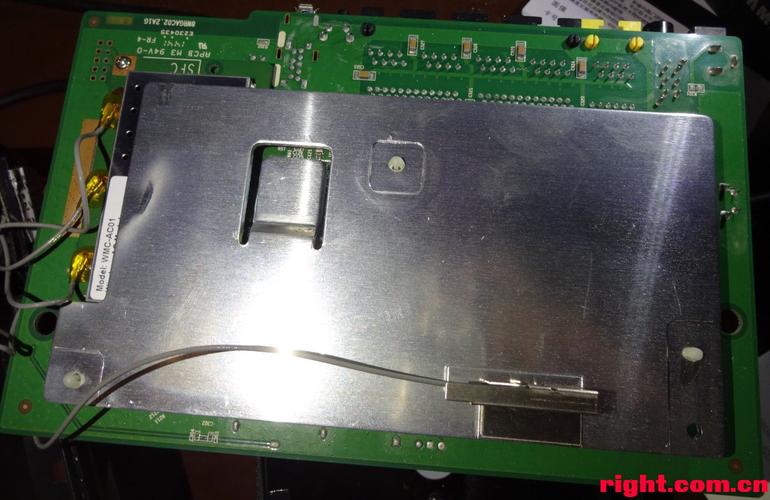

2. 外壳/屏蔽罩：覆盖在主板核心部分（CPU、内存、Flash）的金属罩，用于屏蔽电磁干扰。
3. 主板：路由器的核心，集成了所有芯片和接口。
4. 电源接口：连接外部电源适配器的插座。
5. WLAN 开关：一个物理小开关，用于手动开启或关闭 Wi-Fi 功能。
6. 复位按钮：用于恢复出厂设置的小孔按钮。

第三步：拆卸主板与核心部件

如果你想进一步清洁、更换散热片或进行其他操作，需要将主板从外壳中取出。

1. 移除天线：捏住天线根部，垂直向上拔出。
2. 拆卸屏蔽罩：
   • 屏蔽罩通常由几颗小螺丝固定,找到并拧下这些螺丝。
   • 小心地取下屏蔽罩,下面通常会有一层导热垫，不要弄丢。
3. 断开所有连接：检查并确保没有任何线缆连接到主板上（DIR-612 通常没有内部线缆，但有些路由器可能有）。
4. 取出主板：主板通常通过塑料卡扣或螺丝固定在下半部分外壳上，拧下固定螺丝，然后轻轻将主板从外壳中取出。

第四步：核心硬件识别（拆解屏蔽罩后）

移除屏蔽罩后,你将看到路由器的“大脑”：

1. 主芯片 (SoC - System on a Chip)：
   • DIR-612 使用的是 Atheros AR7xxx 系列芯片，具体型号可能是 AR7161 或 AR7240/AR7241。
   • 这个芯片集成了 CPU（处理器）、内存控制器、交换机和无线控制器。
   • 芯片上通常会覆盖一个小的散热片（铝块），用导热硅脂连接。
2. 内存：
   • 路由器的内存（RAM）通常是 DDR2 或 DDR3 的小型芯片，焊在主板上。
   • DIR-612 的内存容量通常为 32MB 或 64MB，无法升级。
3. 闪存：
   • 闪存（Flash/NAND）用于存储固件（操作系统），也是焊在主板上的小型芯片。
   • 容量通常为 4MB 或 8MB，也无法通过常规方式升级。
4. 电源管理芯片：为各部分电路提供稳定电压。
5. 网络变压器：连接到 WAN 和 LAN 口的黄色或绿色小方块，用于隔离网络信号和内部电路。

第五步：清洁、维护与重新组装

1. 清洁：
   • 用软毛刷或吹气球（皮老虎）清除主板和散热片上的灰尘。
   • 如果散热片导热硅脂老化干裂,可以小心地将其刮掉，涂上新的导热硅脂。
2. 检查：检查电容是否有鼓包、漏液等异常现象，DIR-612 的电容质量一般，长时间使用后可能出现问题。
3. 重新组装：
   • 按照拆卸的相反顺序进行。
   • 将主板放回下半外壳,拧紧螺丝。
   • 装回屏蔽罩,拧紧螺丝。
   • 将天线插回主板。
   • 合上下半外壳,对准卡扣，用力按压使其“咔哒”一声扣紧。
   • 将螺丝装回脚垫下。
4. 测试：插上电源，观察指示灯是否正常工作，确保设备可以正常启动。

拆机后的常见用途

1. 散热改造：为主芯片的散热片加装一个小风扇，或更换一个更大的被动散热片，以改善散热，提升长期稳定性。
2. 刷机：DIR-612 是一款经典的刷机路由器，通过硬件改造（如安装串口）或利用 TFTP 等方法，可以刷入第三方固件（如 OpenWrt、DD-WRT），获得更强大的功能、更高的稳定性和更好的性能。
3. 故障排查：当路由器无法启动时，拆机检查是否有明显的元件损坏（如烧焦、鼓包电容）。
4. 纯粹清洁：清理内部积灰，改善散热，延长设备寿命。

希望这份详细的拆机指南对你有帮助！祝操作顺利。
